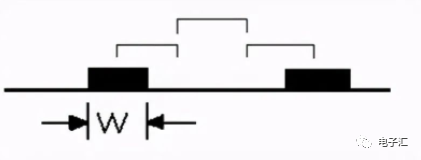

 在高速PCB设计的学习过程中，串扰是一个需要大家掌握的重要概念。它是电磁干扰传播的主要途径，异步信号线，控制线，和I/O口走线上，串扰会使电路或者元件出现功能不正常的现象。串扰（crosstalk） 指当信号在传输线上传播时，因电磁耦合而对相邻的传输线产生的不期望的电压噪声干扰。这种干扰是由于传输线之间的互感和互容引起的。PCB板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。 克服串扰的主要措施是： 加大平行布线的间距，遵循3W规则； 在平行线间插入接地的隔离线； 减小布线层与地平面的距离。 3W规则  为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W的间距。 注：在实际PCB设计中，并不是所有的设计都能满足3W规则，更别提满足10W了。  避免PCB中出现串扰的方法 为避免PCB中出现串扰，工程师可以从PCB设计和布局方面来考虑，如： 1. 根据功能分类逻辑器件系列，保持总线结构严格控制。 2. 最小化元器件之间的物理距离。 3. 高速信号线及元器件（如晶振）要远离I/O互连接口及其它易受数据干扰及耦合影响的区域。 4. 对高速线提供正确的端接。 5. 避免长距离互相平行的走线布线，提供走线间足够的间距以最小化电感耦合。 6. 相邻层（微带或带状线）上的布线要互相垂直，以防止层间的电容耦合。  7. 降低信号到地平面的距离间距。 8. 分割和隔离高噪声发射源（时钟、I/O、高速互连），不同的信号分布在不同的层中。 9. 尽可能地增大信号线间的距离，这可以有效地减少容性串扰。 10. 降低引线电感，避免电路使用具有非常高阻抗的负载和非常低阻抗的负载。因为高阻抗的负载将增加容性串扰，在使用非常高阻抗负载的时候，由于工作电压较高，导致容性串扰增大，而在使用非常低阻抗负载的时候，由于工作电流很大，感性串扰将增加。 11. 将高速信号布置在PCB的内层。 12. 使用阻抗匹配技术，以保证信号完整性，防止过冲，避免进而造成的串扰。 13. 注意对具有快速上升沿(tr≤1ns)的信号，进行包地等防串扰处理。 14. 尽量采用地平面，使用地平面的信号线相对于不使用地平面的信号线来说将获得15～20dB的衰减。 15. 使用平衡线，屏蔽线或同轴线。 16. 对骚扰信号线和敏感线进行滤波处理。 17. 合理设置层和布线，合理设置布线层和布线间距，减小并行信号长度，缩短信号层与平面层的间距，增大信号线间距，减小并行信号线长度（在关键长度范围内），这些措施都可以有效减小串扰。 |
