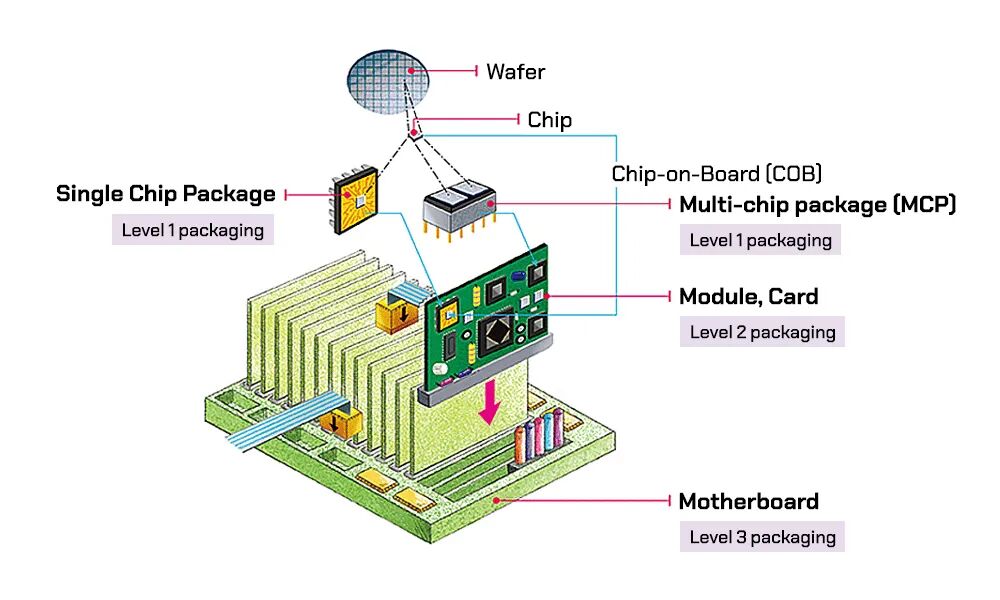

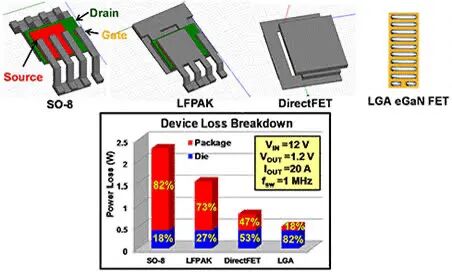

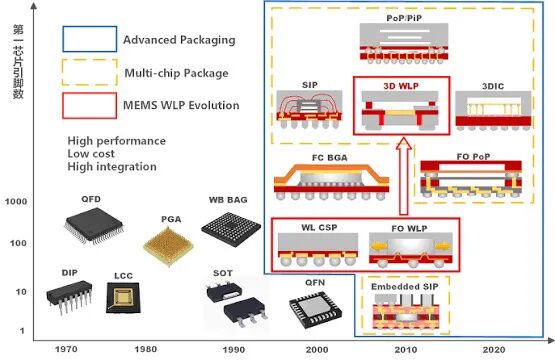

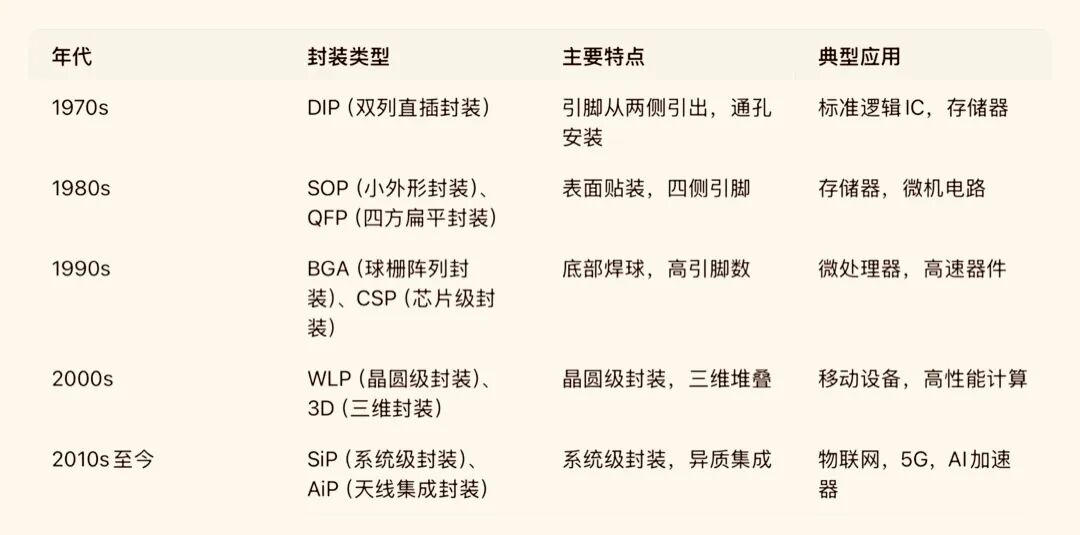

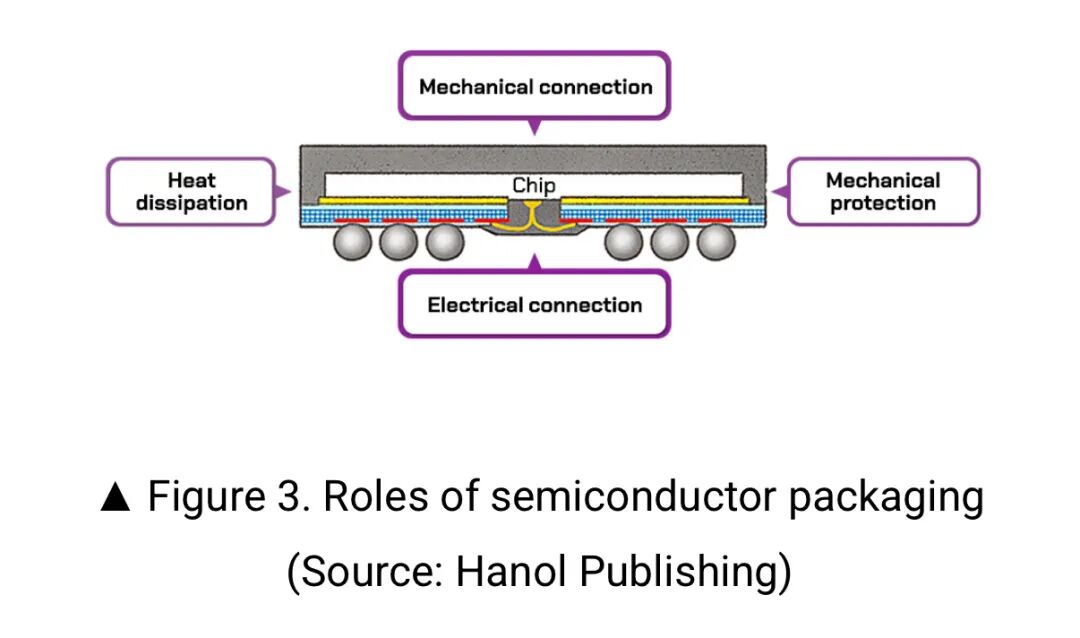

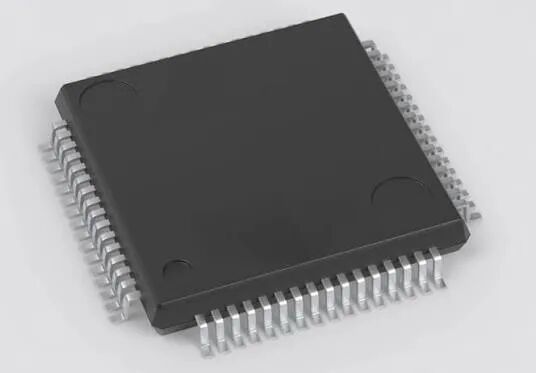

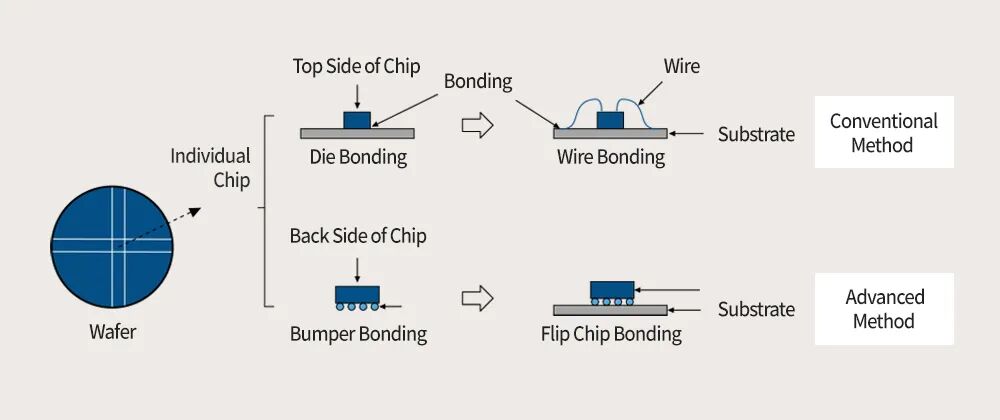

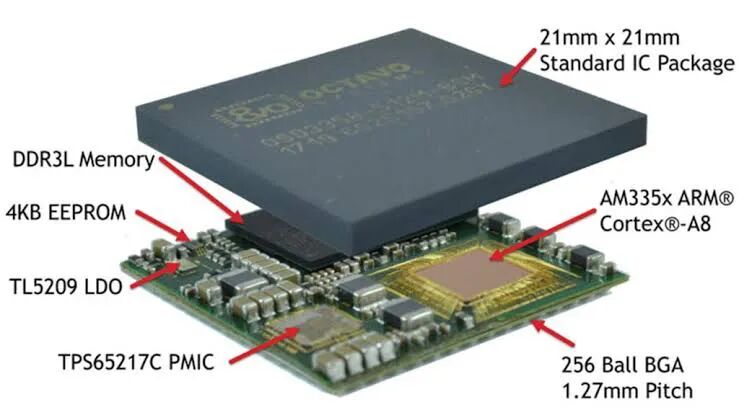

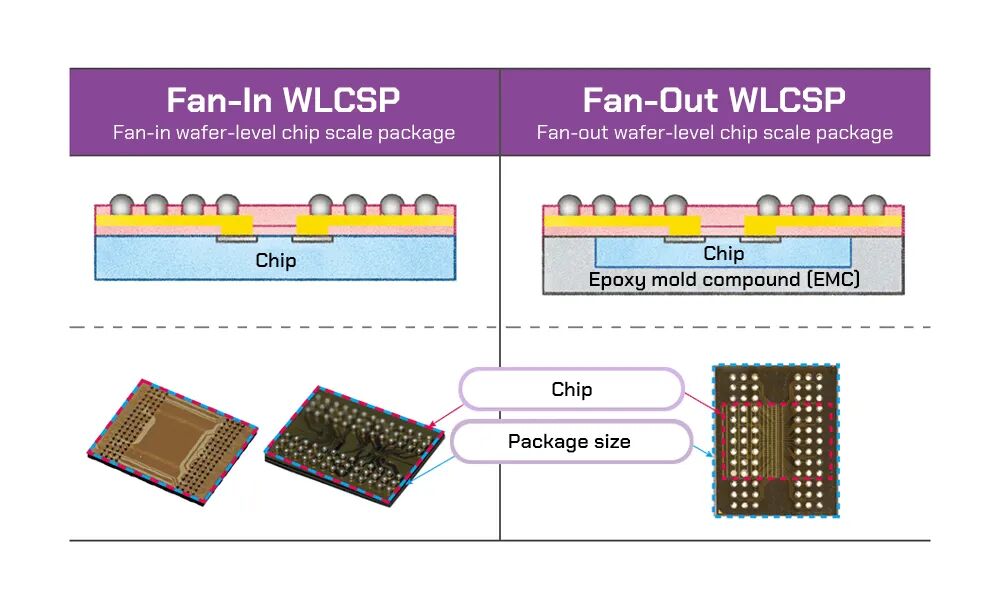

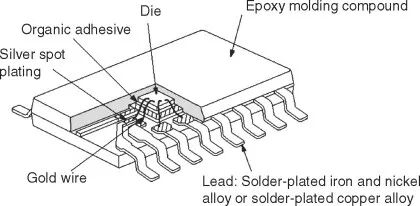

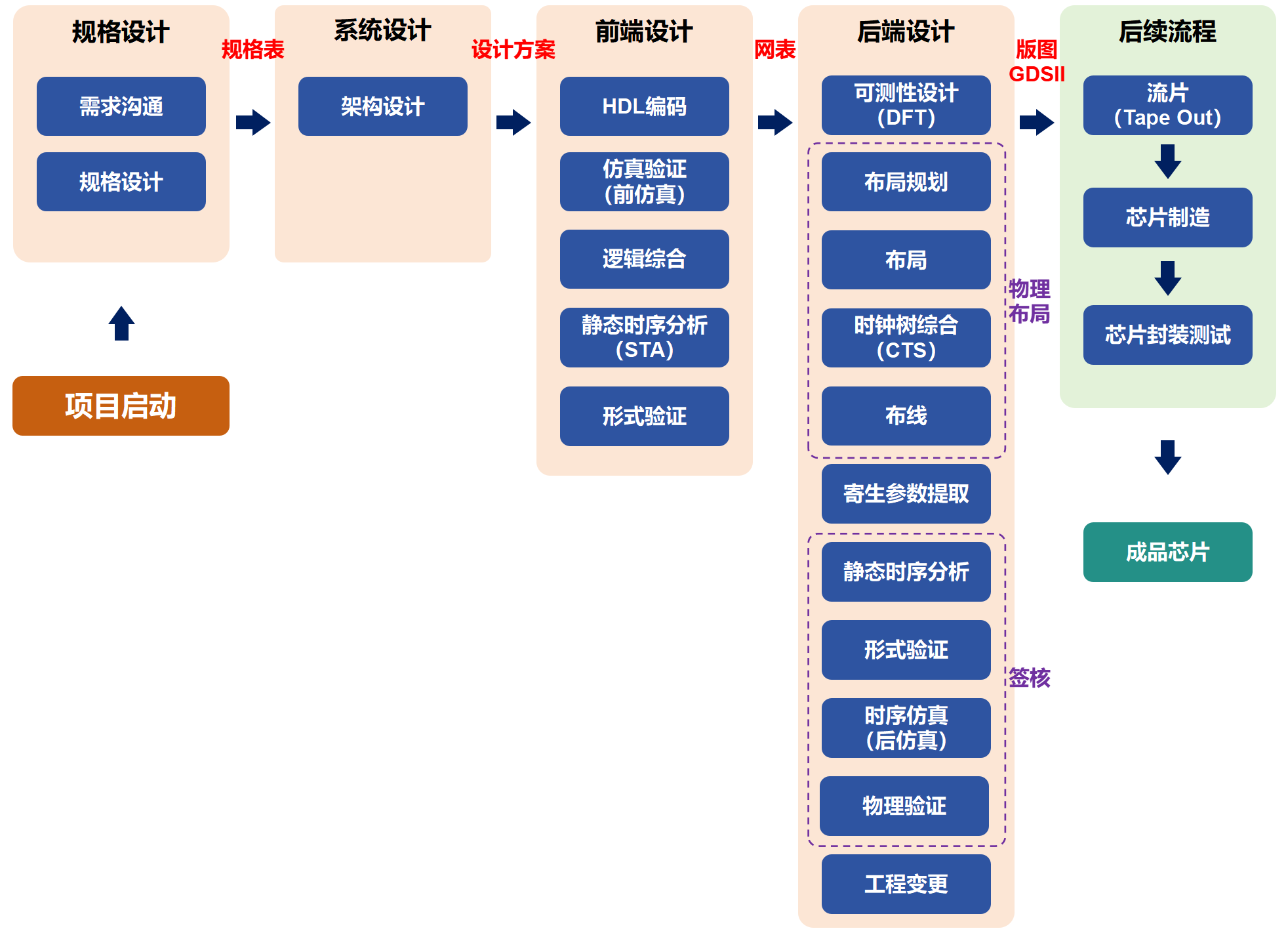

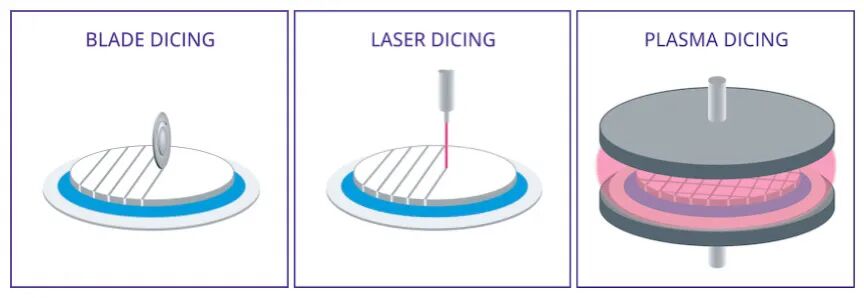

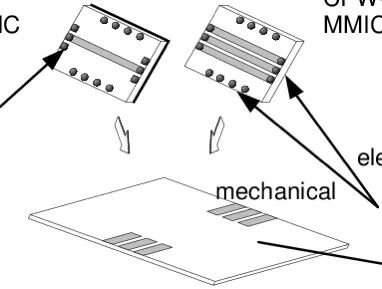

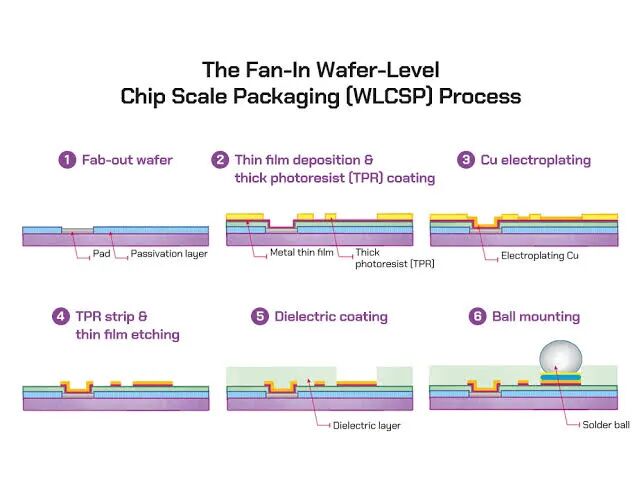

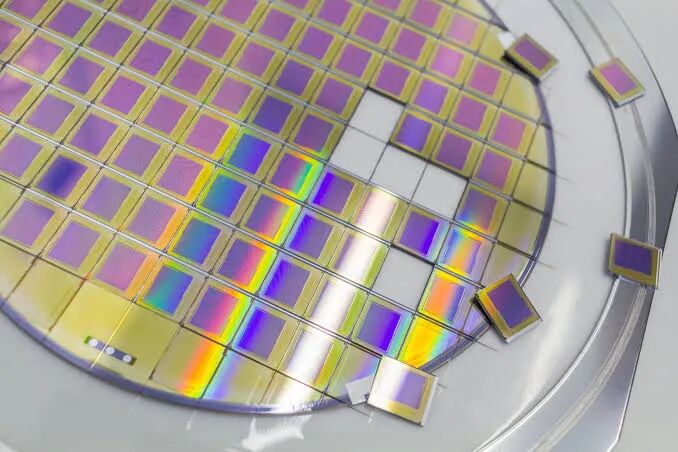

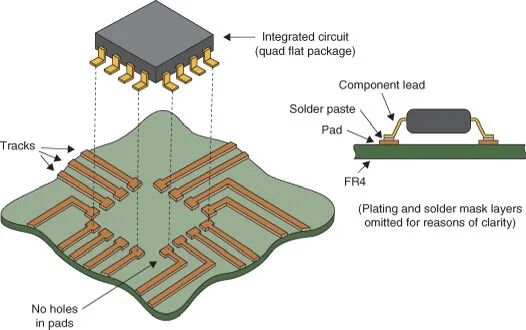

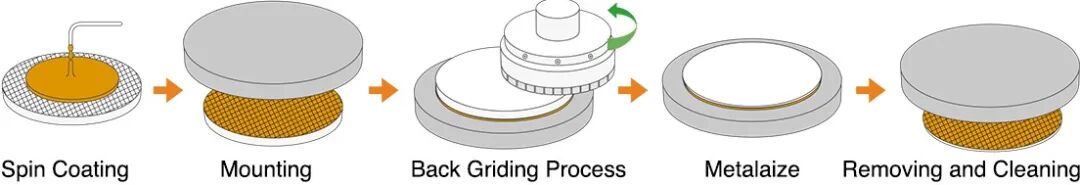

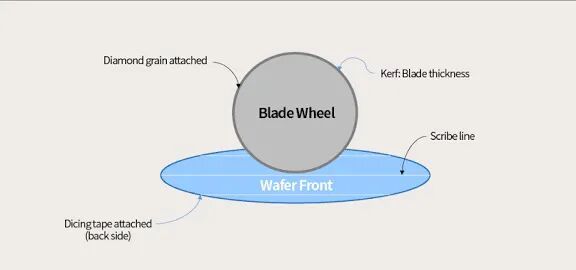

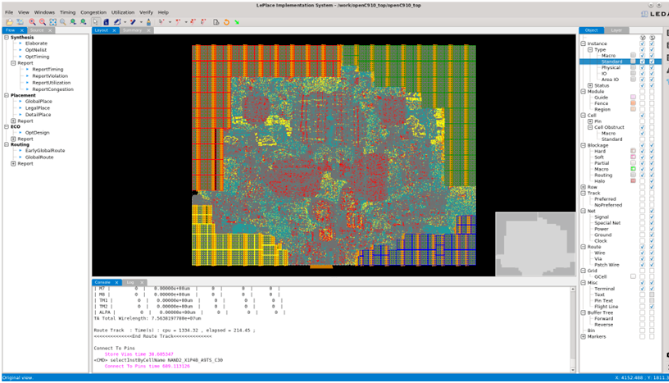

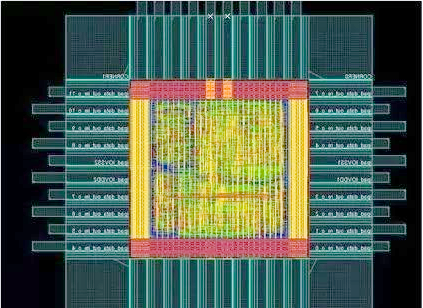

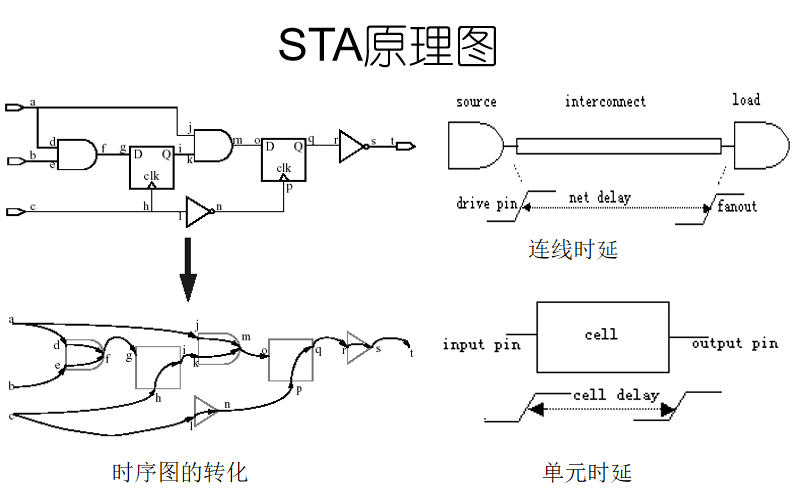

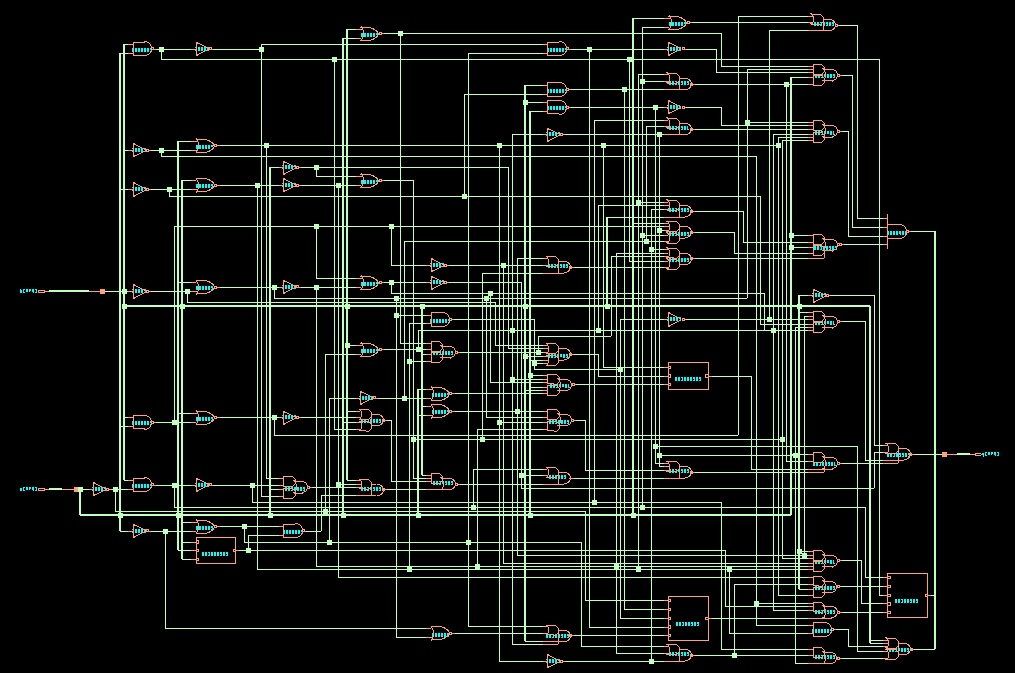

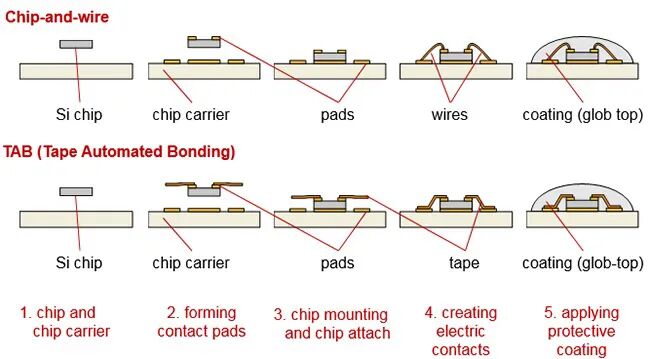

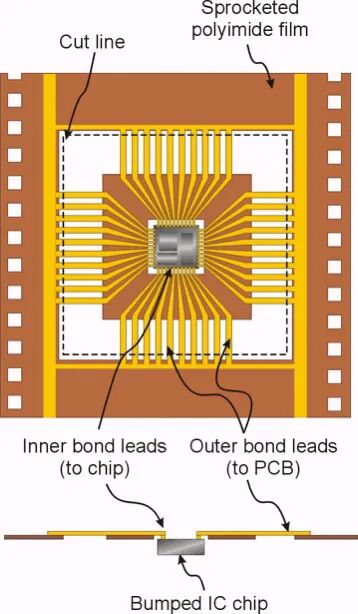

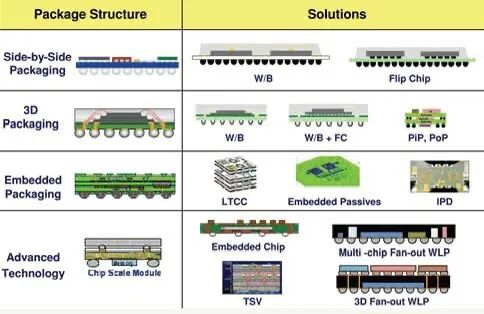

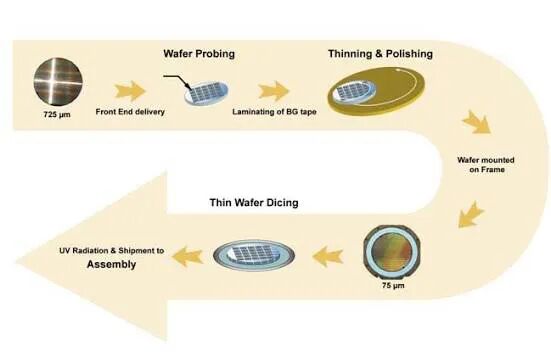

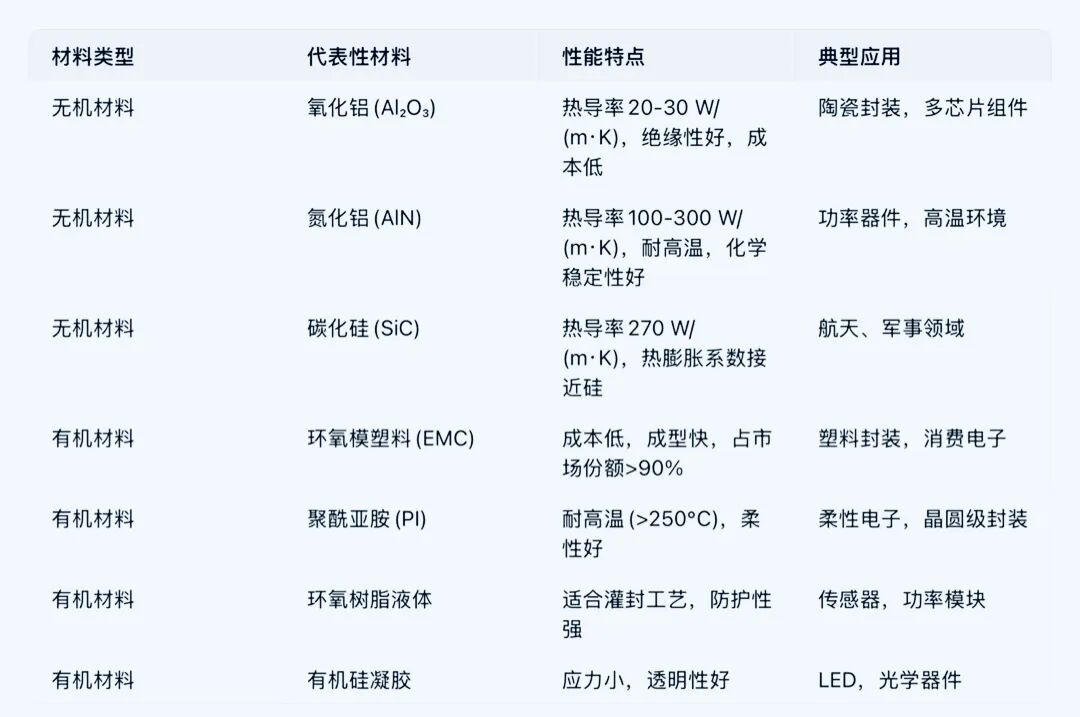

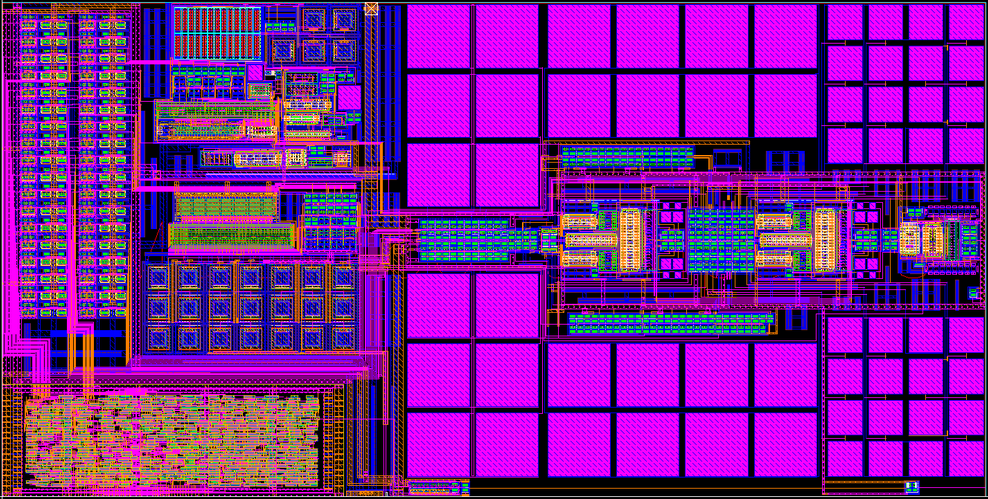

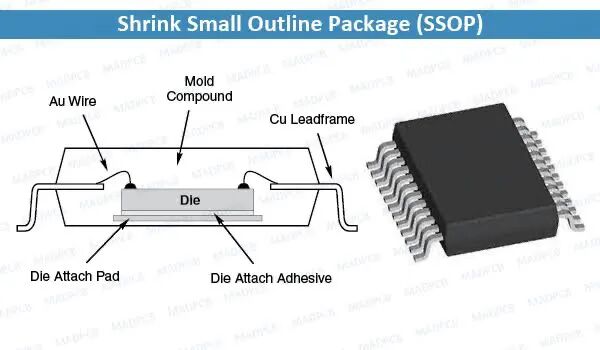

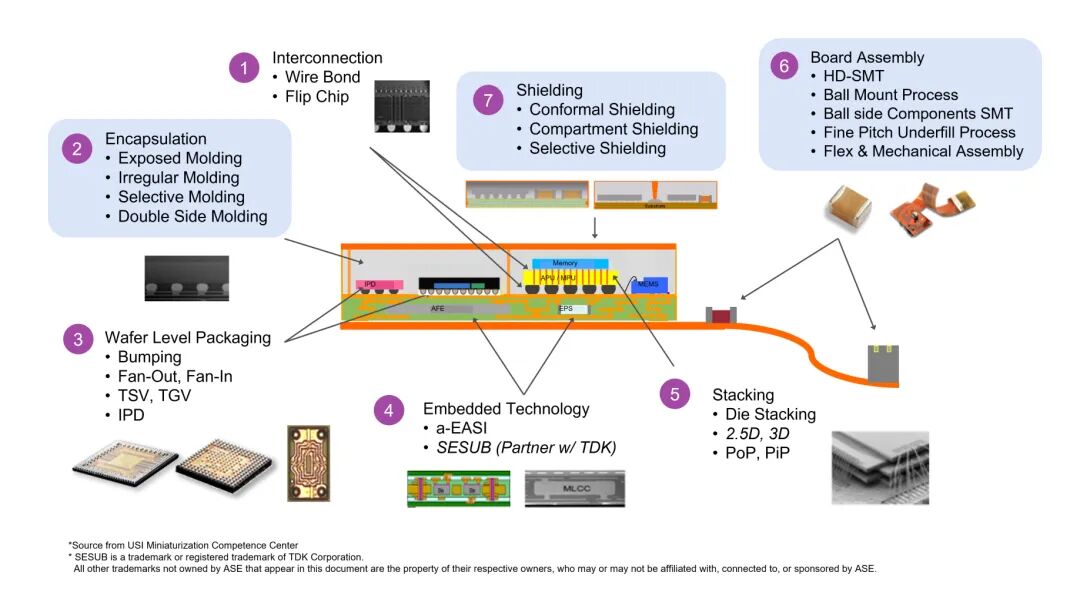

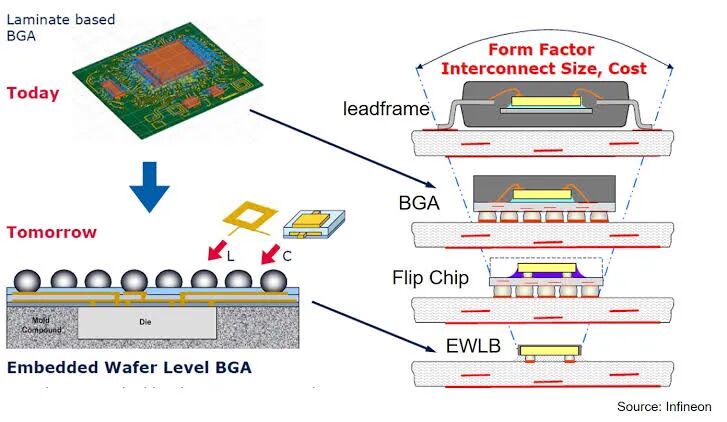

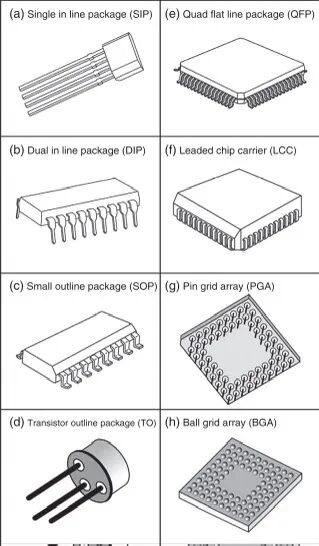

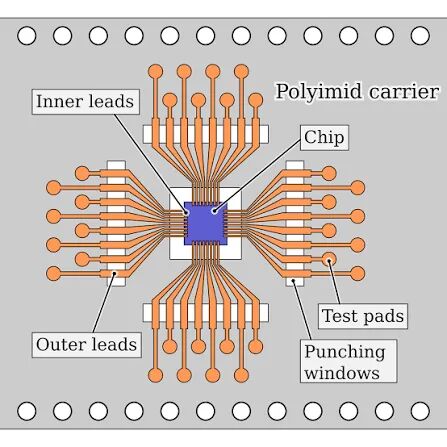

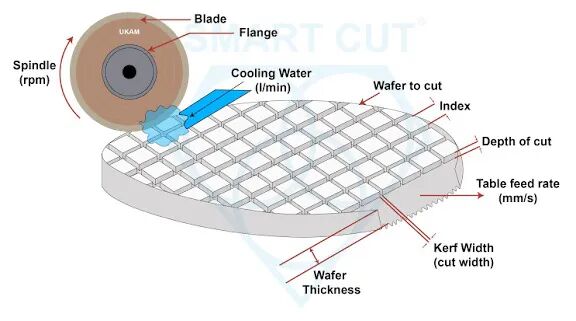

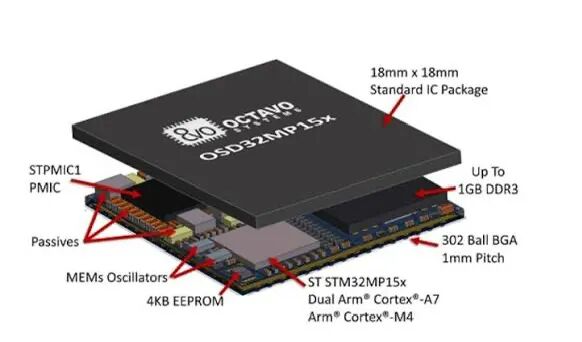

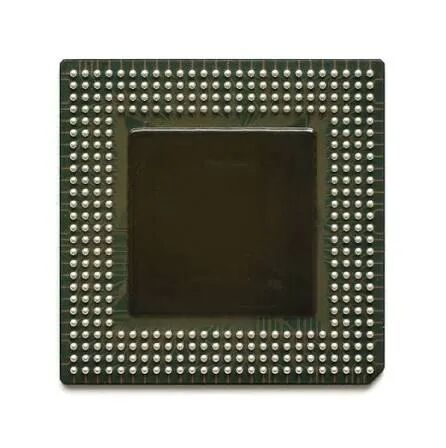

 1 芯片封装的基本概念与核心作用 芯片封装，在半导体制造流程中属于后道工序，是指将经过测试的晶圆切割成单独的芯片（Die），并将其装配到封装外壳或基板上的全过程。  这一过程包括固定芯片、建立电气连接、密封保护等多个关键步骤。 封装技术不仅为芯片提供机械支撑和环境保护，同时还负责建立芯片与外部电路之间的电气连接和热管理路径。 从本质上看，封装是连接芯片内部微观世界与外部宏观电路的桥梁，对芯片的性能、可靠性、成本和适用场景都有着直接且深远的影响。 随着半导体技术的飞速发展，芯片封装已从简单的保护功能演变为影响系统性能的关键因素。当芯片制程节点进入纳米尺度后，封装技术的重要性愈加凸显，成为提升芯片整体性能的核心技术之一。  根据行业观察，封装技术的进步始终与芯片集成度的提升同步，当芯片晶体管数量从数千跃升至百亿级时，封装的引脚数也从最初的几十根增长至数千根，封装面积与芯片面积之比（封装效率）从10：1优化至接近1：1。 1.1 物理保护与机械支撑 芯片在其生命周期中可能面临多种物理和化学威胁。裸芯片（即未封装的芯片）本身相当柔嫩，易受机械外力损伤、环境湿度侵蚀、灰尘粒子污染以及化学腐蚀等危害。封装通过绝缘材料将集成电路裸片包裹起来，形成一道坚固的屏障，有效隔绝这些外部威胁。 具体而言，封装为芯片提供以下几方面的物理保护： · 环境保护：防止空气中的杂质对芯片电路造成腐蚀，避免电气性能下降。封装材料能阻挡水汽、盐雾和各种腐蚀性气体的侵入，确保芯片在复杂环境下仍能正常工作。 · 机械缓冲：通过封装使芯片的热膨胀系数与框架或基板的热膨胀系数相匹配，缓解由于热等外部环境的变化而产生的应力以及芯片自身发热而产生的应力。这种热机械保护能防止因材料间热膨胀系数不匹配导致的芯片损坏或失效。 · 应力防护：吸收外部冲击和振动，防止芯片在安装、运输和使用过程中因物理应力而损坏。封装材料的选择和结构设计都需考虑对各类应力的缓冲和分散。 1.2 电气连接与性能优化 封装提供了从芯片微观世界到印刷电路板宏观世界的电气连接桥梁。芯片上的焊盘尺寸极为微小，通常以微米为单位，而印刷电路板上的线路尺寸则以毫米为单位，封装实现了这两者之间的尺寸过渡和间距转换。 电气连接功能具体表现在以下几个方面： · 间距转换：封装的尺寸调整功能将芯片的极细引线间距（现代芯片已达亚微米级别）调整到实装基板的尺寸间距，便于实装操作。例如，从以0.13μm以下为特征尺寸的芯片，到以10μm为单位的芯片焊点，再到以100μm为单位的外部引脚，最后到以毫米为单位的印刷电路板，都是通过封装来实现的。 · 信号完整性：通过优化布线长度和阻抗配比，尽可能地降低连接电阻、寄生电容和电感，保证正确的信号波形和传输速度。在高频应用中，封装结构对信号完整性的影响尤为显著，优良的封装设计能减少信号衰减和串扰。 · 电源分配：为芯片提供稳定、低噪声的电源分配系统。随着芯片功耗的增加，封装的电源分配网络设计变得至关重要，需确保到达芯片的电源电压干净稳定，电压降控制在允许范围内。 1.3 热管理功能 芯片在工作过程中会产生大量热量，若不能及时散去，会导致结温升高，性能下降，甚至彻底失效。封装作为芯片与外部环境之间的热流通路，其散热能力直接关系到芯片的可靠性和寿命。 封装的热管理功能主要包括： · 热传导路径：通过封装基板和外壳，将芯片产生的热量传导至印刷电路板或散热器。封装材料的热导率直接影响散热效率。 · 散热增强：基于散热的要求，封装越薄越好。当芯片功耗大于2W时，在封装上需要增加散热片或热沉片，以增强其散热冷却功能；5～10W时必须采取强制冷却手段。 · 热匹配：通过选择合适的热膨胀系数材料，减少芯片与封装结构之间的热应力，防止因温度循环导致的疲劳失效。 1.4 标准规格化与兼容性 封装提供了标准化的外形尺寸和引脚规划，使不同制造商生产的芯片能够互换使用，大大提高了电子系统设计的灵活性和生产效率。 规格化的具体优势包括： · 安装兼容：封装的尺寸、形状、引脚数量、间距、长度等有标准规格，既便于加工，又便于与印刷电路板相配合。 · 制造效率：标准化的封装使相关的生产线及生产设备都具有通用性，这对于封装用户、电路板厂家、半导体厂家都很方便。  · 测试便利：标准化封装便于自动化测试和安装，提高了生产效率和产品质量一致性。 2 芯片封装的主要形式与演进 芯片封装技术经历了数十年的发展，形成了多种各具特色的封装形式，以满足不同应用场景的需求。  从最初的双列直插式封装(DIP)到现在的球栅阵列封装(BGA)、芯片级封装(CSP)乃至系统级封装(SiP)，封装技术始终朝着更高密度、更佳性能和更小尺寸的方向发展。  表：主要封装类型演进历程  2.1 传统封装形式  2.1.1 双列直插式封装(DIP) DIP(Dual In-line Package)是最早普及的插装型封装之一，引脚从封装两侧引出，呈直线排列，引脚中心距为标准2.54mm。DIP封装主要采用塑料或陶瓷作为封装材料，引脚数通常从6到64不等。 DIP封装的主要特点包括： · 结构简单，适合手工安装和维修； · 机械强度高，能承受较大的物理应力； · 引脚间距大，便于PCB线路设计制作； · 体积较大，不适用于高密度安装场景。 由于DIP封装的这些特性，它目前仍在使用，但主要应用于一些对集成度要求不高的场合，如教育实验、简单电子设备等。 2.1.2 小外形封装(SOP)与四侧引脚扁平封装(QFP) 为满足电子产品小型化的需求，表面贴装技术(SMT)逐渐取代通孔插装技术，随之产生了SOP(Small Outline Package)和QFP(Quad Flat Package)等表面贴装封装。  SOP封装可以看作是DIP封装的表面贴装版本，引脚从封装两侧引出，呈海鸥翼状(L字形)，引脚间距通常为1.27mm或更小。SOP封装衍生出了多种变体，如薄小外形封装(TSOP)、薄缩小型小外形封装(TSSOP)等，以满足不同厚度和尺寸的需求。  QFP封装的引脚则从四个侧面引出，呈海鸥翼状，引脚间距通常为0.4mm到1.0mm。QFP封装允许更多的引脚数（从32到300以上），同时保持了相对较小的封装尺寸。QFP家族包括薄型QFP(TQFP)、极薄型QFP(VQFP)和低剖面QFP(LQFP)等多种变体。 2.1.3 球栅阵列封装(BGA) 随着芯片I/O数量的不断增加，周边引线封装如QFP已难以满足高引脚数的需求，BGA(Ball Grid Array)封装应运而生。BGA封装在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。  BGA封装的主要优势包括： · 高引脚密度：阵列式布局使得单位面积内的I/O数大幅增加； · 短引线效应：更短的信号路径减少了寄生电感和电容，有利于高频应用； · 良好散热：通过基板直接散热，热性能优异； · 高可靠性：焊点隐藏在封装体下方，受到机械保护。 BGA封装也有多种衍生类型，如塑料BGA(PBGA)、陶瓷BGA(CBGA)、微BGA(μBGA)和精细间距BGA(FBGA)等。 2.2 先进封装技术 2.2.1 芯片级封装(CSP) CSP(Chip Scale Package)定义为封装尺寸不超过裸芯片尺寸1.2倍的一种封装形式。CSP结合了裸芯片的小尺寸和封装芯片的易处理性，几乎达到了尺寸与性能的完美平衡。  CSP的主要特点： · 尺寸极小，接近裸芯片尺寸； · 保持传统封装的所有优点，包括保护、测试和老化筛选；  · 适合标准化处理，便于表面贴装操作； · 电热性能优异，连接路径短，散热性好。 CSP封装广泛应用于移动设备、存储卡等空间受限的产品中。  2.2.2 晶圆级封装(WLP) 晶圆级封装(Wafer Level Package)是在整片晶圆上完成全部封装工序后再进行切割分离的封装技术。这种封装方法具有明显的优势： · 封装效率高：封装面积与芯片面积之比接近1：1； · 生产成本低：批量处理，效率高； · 电性能优异：互连长度极短，适合高频应用； · 薄型化：封装厚度极小，适合超薄设备。 WLP技术已广泛应用于射频芯片、传感器和移动设备处理器等领域。 2.2.3 系统级封装(SiP)  SiP(System in Package)将多个不同功能的芯片（如处理器、存储器、无源元件等）集成于单一封装内，形成一个完整的功能系统。  SiP不同于片上系统(SoC)，它不是将多个功能集成在单一芯片上，而是通过封装技术实现系统集成。  SiP的优势包括： · 异质集成：可将不同工艺节点、不同材质的芯片集成在一起； · 开发周期短：相比SoC，开发难度和周期大幅减少； · 灵活性高：易于根据市场需求调整系统配置； · 成本可控：避免复杂的SoC设计和流片风险。  Apple Watch的S系列芯片是SiP的典型应用，它将处理器、存储器、传感器等多个芯片集成在一个封装内，大大节省了空间并提高了系统性能。 2.2.4 3D封装技术 3D封装通过硅通孔(TSV，Through Silicon Via)等技术实现芯片在垂直方向的堆叠和互连，大大提高了封装密度和性能。3D封装的主要形式包括：  · 芯片堆叠：将多个内存芯片垂直堆叠在一个封装内，如HBM(High Bandwidth Memory)； · 硅中介层：使用硅中介层实现芯片间的高速互连； · 芯粒(Chiplet)：将大芯片拆分为小芯粒组合封装，降低设计成本和提高良率。 AMD的EPYC处理器是3D封装和Chiplet技术的成功典范，它集成8个Zen芯粒，通过先进的封装技术实现高性能计算。 3 芯片封装的详细工艺流程 芯片封装过程包含一系列精细且复杂的工艺步骤，这些步骤可以分为前段操作（成型前）和后段操作（成型后）两大部分。前段操作通常在Class 100级洁净车间进行，要求极高的环境洁净度；后段操作则可放宽至Class 10000级环境。下面我们将详细解析封装工艺流程的各个阶段。 3.1 前段操作：芯片级处理 3.1.1 晶圆减薄  晶圆在完成前道工艺后，通常厚度为700μm左右，为便于后续封装处理，需要将其减薄至50-200μm。减薄技术主要有：  · 磨削：采用金刚石砂轮对晶圆背面进行机械磨削； · 化学机械抛光(CMP)：结合机械磨削和化学腐蚀，获得更平整的表面； · 干式抛光：采用等离子体等技术进行非接触式减薄； · 电化学腐蚀：通过化学溶液选择性腐蚀硅材料。  减薄后的芯片具有以下优点：更有利于散热；减小封装体积；提高机械性能（柔韧性更好，受外力冲击引起的应力更小）；缩短元件之间的连线，降低导通电阻，减少信号延迟时间；减轻划片加工量，降低芯片崩片的发生率。 3.1.2 晶圆切割  晶圆减薄后，需要根据已有的单元格式被切割成独立的芯片颗粒。  切割过程采用激光或金刚石刀片，沿着晶圆上的切割道进行分离，精度控制在±5μm以内。切割时需要使用去离子水冷却，以降低切割产生的温度，并且整个过程需要防静电处理。  为提高生产效率和芯片质量，业界开发了"先划片后减薄"和"减薄划片"等先进工艺：  · 先划片后减薄：在背面磨削之前将硅片正面切割出一定深度的切口，然后再进行背面磨削。 · 减薄划片：在减薄之前，先用机械或化学的方式切割出切口，然后用磨削方法减薄到一定厚度后采用ADPE腐蚀技术去除剩余加工量，实现裸芯片的自动分离。 3.1.3 芯片贴装 芯片贴装（又称芯片粘贴）的目的是将切割好的晶元颗粒用银膏粘贴在引线框架的晶元座上，实现机械连接与初步散热路径。芯片贴装的主要方法包括：  · 共晶粘贴法：利用金-硅合金（一般是69%Au，31%的Si），在363℃时的共晶熔合反应使IC芯片粘贴固定。为了获得最佳的共晶贴装效果，IC芯片背面通常先镀上一层金的薄膜，或在基板的芯片承载座上先植入预芯片。  · 焊接粘贴法：采用焊料实现芯片与基板的连接，具有良好的导热和导电性能； · 导电胶粘贴法：使用导电胶（通常是环氧树脂填充银颗粒）作为粘合剂，操作温度低，工艺简单；  · 玻璃胶粘贴法：使用玻璃胶作为粘合剂，适用于高温应用场景。 3.1.4 芯片互连 芯片互连是将芯片焊区与电子封装外壳的I/O或基板上的金属布线焊区相连接，只有实现芯片与封装结构的电路连接才能发挥其功能。主要的互连技术包括：  引线键合(Wire Bonding) 引线键合是最常见的互连技术，将细金属线（金、铜或铝）按顺序打在芯片与引脚架或封装基板的焊垫上形成电路互连。引线键合技术主要有三种： · 超声波键合：利用超声波能量和压力实现金属线连接； · 热压键合：通过加热和压力实现连接； · 热超声波键合：结合热和超声波能量，是目前最常用的引线键合技术。 引线键合的过程通常是：金线的一端烧成小球，再将小球键合在第一焊点（芯片焊盘），然后按照设置好的程序拉金线，将金线键合在第二焊点（引线框架引脚）上。  载带自动键合(TAB) TAB(Tape Automated Bonding)将芯片焊区与电子封装外壳的I/O或基板上的金属布线焊区用具有引线图形金属箔丝连接的技术工艺。  TAB的关键技术包括：芯片凸点制作技术、TAB载带制作技术、载带引线与芯片凸点的内引线焊接和载带外引线焊接技术。 TAB技术的主要优势在于：更高的I/O密度、更好的电性能、更高的生产效率，但设备和工艺成本较高。 倒装芯片键合(Flip Chip) 倒装芯片键合是芯片面朝下，芯片焊区与基板焊区直接互连的一种方法。与引线键合不同，倒装芯片技术在芯片的焊盘上制作金属凸点，然后将芯片翻转，使凸点直接与基板上的焊盘对接，通过回流焊实现连接。 凸点形成技术包括：蒸发/溅射涂点制作法、电镀凸点制作法、置球及模板印刷制作焊料凸点法、化学镀涂点制作法、打球凸点制作法、激光法等。 倒装芯片技术的优势包括：更高的I/O密度、更短的互连路径、更好的电热性能、更小的封装尺寸。 3.2 后段操作：封装成型与测试 3.2.1 成型技术 成型操作是将完成互连的芯片与引线框架或基板置于模腔中，用绝缘材料包裹密封的过程。成型技术主要包括： · 转移成型技术：这是最常用的塑料封装技术，使用热固性聚合物（如环氧模塑料EMC）在加热和压力下注入模腔，包裹芯片、引线和框架。转移成型的优点是效率高、成本低，适用于大规模生产。 · 喷射成型技术：通过喷射设备将封装材料直接喷射到芯片和基板上； · 预成型技术：使用预制成型的封装壳覆盖在芯片上，然后进行密封。 塑料封装（如EMC环氧模塑料）因成本低、效率高，占市场份额超过90%；陶瓷封装（如Al₂O₃）则因耐高温、散热好等特性，主要用于军工与汽车电子等高端领域。 3.2.2 去飞边与切筋成型 去飞边是去除成型过程中从模具缝隙溢出的多余材料（毛刺），保证封装外观整洁和尺寸精确。随后进行切筋成型，将原来连接在一起的引线框架外管脚切断分离，并将其弯曲成设计的形状。这一过程必须确保不破坏环氧树脂密封状态，并避免引脚扭曲变形。 3.2.3 焊接与打码 为提高引脚的焊接性能和抗氧化能力，需要对引脚进行镀锡处理。随后，通过激光打码在塑封胶表面打印标识和数码，包括制造商信息、器件代码、封装日期等，这些信息可用于产品的识别和追溯。 3.2.4 最终测试与分选 封装完成后，需要对每个芯片进行最终测试，以确保其符合设计规格和质量标准。测试项目包括： · 外观检查：检查产品的外观是否符合设计和标准，包括打印字符是否清晰、正确，引脚平整性、共面性，引脚间的脚距，塑封体是否损伤等； · 电性能测试：通过ATE设备检测电学性能，验证芯片的电气参数和功能是否正确； · 可靠性测试：抽样进行环境试验（温度循环、湿度测试等）和寿命试验，评估产品的长期可靠性。 测试完成后，根据性能参数对产品进行分选和分级，将切割好的产品装入料管或托盘便于转运。 4 封装材料的选择与特性 封装材料的选择对芯片的性能、可靠性和成本有着直接影响。封装材料需平衡电气绝缘性、热导率、机械强度与成本四大要素。主流封装材料可分为有机材料和无机材料两大类。 表：主流封装材料性能对比  4.1 封装外壳材料 4.1.1 塑料封装材料 塑料封装是目前使用最广泛的封装形式，占整个封装市场的90%以上。其中最常用的是环氧模塑料(EMC)，它由环氧树脂、固化剂、填充剂、阻燃剂和脱模剂等组成。 塑料封装材料的优势： · 成本低，适合大规模生产； · 成型工艺简单，效率高； · 重量轻，有利于设备轻量化； · 良好的绝缘性和耐腐蚀性。 但其缺点包括：热膨胀系数与硅不匹配、导热性较差、气密性不如陶瓷封装。 4.1.2 陶瓷封装材料 陶瓷封装主要采用氧化铝(Al₂O₃)、氮化铝(AlN)和碳化硅(SiC)等材料。陶瓷封装具有优异的气密性、高导热性和良好的机械强度，但成本较高。 陶瓷封装的特点： · 高热导率，尤其是AlN和SiC，适合高功率器件； · 热膨胀系数与硅接近，热匹配性好； · 优异的气密性，能有效阻挡湿气和污染物； · 高机械强度，能承受恶劣环境条件。 陶瓷封装主要用于军事、航天、医疗和汽车电子等高可靠性领域。 4.2 基板与互连材料 4.2.1 封装基板 封装基板为芯片提供机械支撑、电气连接和散热通路。常见的基板材料包括： · 有机基板：通常采用FR-4、BT树脂等，成本低，适用于大多数消费电子产品； · 陶瓷基板：采用氧化铝、氮化铝等，导热性好，适用于高功率器件； · 金属基板：如铝基板、铜基板，具有极佳的导热性，用于LED封装和功率模块。 4.2.2 互连材料 芯片互连使用的材料包括： · 键合线：金线（抗氧化性好，导电性佳）、铜线（成本低，强度高）、铝线（成本低，但可靠性较差）； · 焊料：铅锡焊料（传统应用）、无铅焊料（环保要求）； · 导电胶：银填充环氧树脂（操作温度低，工艺简单）。 4.3 材料创新趋势 封装材料的创新方向主要集中在： · 纳米复合材料：如石墨烯/环氧树脂复合基板可将塑料封装热导率提升至5-10 W/(m·K)； · 低温共烧陶瓷：实现多层陶瓷结构，提高集成密度； · 环保材料：开发无铅焊料与可降解封装胶，响应RoHS 2.0环保标准； · 高导热聚合物：通过填充高导热填料提高塑料的导热性能。 5 芯片封装技术的发展趋势与挑战 随着电子产品向高性能、小型化、低功耗和多功能化方向发展，芯片封装技术面临新的挑战和机遇。未来封装技术的发展趋势主要体现在以下几个方面： 5.1 高性能计算与高密度互连 人工智能、5G通信和数据中心等高性能计算应用对芯片封装提出了更高要求： · 更高速度：封装需要支持更高的数据传输速率，减少信号完整性问题； · 更高带宽：通过2.5D/3D封装和硅中介层技术，实现芯片间的高带宽互连； · 更低功耗：优化电源分配网络，降低整体功耗。 高密度互连技术通过微凸点、硅通孔(TSV)等技术实现亚微米级的互连间距，满足高性能计算对大量数据交换的需求。AMD的EPYC处理器和英伟达的GPU已经采用了这些先进封装技术，显著提升了产品性能。 5.2 小型化与系统集成 便携式设备和物联网终端的普及推动封装技术向更小尺寸、更高集成度发展： · 芯片级封装(CSP)和晶圆级封装(WLP)继续向更薄、更小方向发展； · 系统级封装(SiP)技术将多个不同功能的芯片集成在一个封装内，实现完整的系统功能； · 异质集成将不同工艺节点、不同材料的芯片（如硅、化合物半导体等）集成在一起，发挥各自优势。 Apple Watch的S系列芯片是SiP技术的典型代表，它将处理器、存储器、传感器等多个芯片集成在一个封装内，大大节省了空间并提高了系统性能。 5.3 功率电子与热管理 随着电动汽车、可再生能源的发展，功率电子封装面临特殊挑战： · 高电压、大电流 handling capability； · 高效散热，使用氮化铝(AlN)、碳化硅(SiC)等高热导率材料； · 高可靠性，能在恶劣环境（高温、高湿、高振动）下长期工作。 热管理技术也在不断创新，包括： · 嵌入式微通道液冷，直接在芯片或封装内集成微流体通道； · 相变散热材料，利用相变过程吸收大量热量； · 热界面材料优化，减少接触热阻。 5.4 新材料与新工艺 封装材料的创新为封装技术发展提供支撑： · 低温连接材料：适应热敏感器件和三维堆叠的需求； · 高导热绝缘材料：解决高功率密度下的散热问题； · 高频低损材料：满足5G和毫米波应用的需求； · 环保可降解材料：响应绿色制造和可持续发展要求。 5.5 测试与可靠性挑战 随着封装技术的发展和产品要求的提高，测试和可靠性面临新的挑战： · 3D封装的测试：堆叠芯片的测试访问和故障诊断更加复杂； · 高密度互连的可靠性：微凸点、硅通孔等新型互连的长期可靠性评估； · 异质集成的挑战：不同材料间热机械应力导致的可靠性问题； · 更严苛的应用环境：汽车、航天等应用对可靠性要求极高。 芯片封装技术已经从单纯的芯片保护外壳，演变为影响芯片性能、功耗和成本的核心技术。在半导体技术进入"后摩尔定律"时代的今天，封装技术的重要性愈加凸显，成为延续半导体产业发展的重要驱动力。 从传统的DIP、SOP封装到先进的BGA、WLP、SiP和3D封装，封装技术始终围绕更高性能、更小尺寸、更低成本和更高可靠性的目标不断发展。封装工艺流程中的每一步——从晶圆减薄、切割到芯片贴装、互连，再到成型和测试——都直接影响最终产品的质量和市场竞争力。 |
