超详解读!芯片失效分析的步骤与难点

时间:2025-10-30 21:32来源:测试GO 科学10分钟 作者:ictest8_edit 点击:



芯片失效分析旨在确定芯片失效的根本原因,从而改进设计和制造工艺。其步骤通常包括失效验证、故障定位、根本原因分析和纠正措施。难点在于微观层面的复杂性和多因素影响。

芯片失效分析步骤:

1. 失效验证与描述:确认失效现象,详细记录失效模式,例如功能丧失、性能降低等。

2. 非破坏性检测:

外观检查: 使用光学显微镜检查封装和引脚的物理损伤。

电学测试: 测量芯片的电参数,如电压、电流,以确定失效的具体电路。

X射线成像: 检测内部结构缺陷,如裂缝、空洞或异物。

红外热成像: 识别芯片上的热点,指示潜在的短路或过电流区域、

3. 破坏性分析:

解剖封装:移除芯片封装,以便直接观察芯片 die。

横截面分析:通过切割和研磨芯片,观察内部结构,如金属层、绝缘层和晶体管。

扫描电子显微镜 (SEM):以高分辨率观察芯片表面的微观结构。

聚焦离子束 (FIB):用于精确定位和切割特定区域,以便进行更详细的分析。

化学染色:使用化学试剂选择性地腐蚀材料,以突出显示缺陷。

4. 材料分析:

能量色散X射线光谱 (EDS): 确定材料的元素组成,识别异物或污染物。

飞行时间二次离子质谱 (ToF-SIMS): 分析芯片表面的化学成分,检测微量污染物。

5. 电气特性分析:

原子力显微镜 (AFM): 测量材料的表面形貌和物理特性。

纳米探针技术: 使用纳米级探针测量芯片内部电路的电学特性,例如电压、电流和电阻  。

时域反射计 (TDR):结合传统故障隔离技术,可用于芯片级失效分析。

6. 根本原因分析: 综合所有分析结果,确定失效的根本原因,例如设计缺陷、制造工艺问题或材料失效。

7. 失效模式,影响和危害分析 (FMECA): FMECA 是一种识别和评估潜在故障模式及其对系统性能影响的系统方法。

芯片失效分析难点:

1. 失效定位:

复杂性: 现代芯片结构复杂,集成度高,失效位置难以确定。

微尺寸: 芯片尺寸不断缩小,对分析设备的分辨率提出更高要求。

2. 分析技术:

分辨率限制: 分析设备的局限性可能无法检测到纳米级缺陷.

样品制备: 破坏性分析可能引入新的缺陷,影响分析结果。

3. 材料复杂性:

新型材料: 新材料的使用带来新的失效模式和分析挑战。

三维结构: 三维芯片的结构复杂,使得失效分析更加困难。

4. 数据分析:

多因素影响: 失效可能由多种因素共同作用引起,难以确定主要原因。

交叉学科: 需要综合运用电子工程、材料科学、化学等多学科知识。

5. 静电放电(ESD):静电放电会影响产量和产品质量,在更小技术节点中,静电放电问题变得更具挑战性。

基于现有趋势推测:

随着芯片技术的不断发展,失效分析将面临更多挑战。未来的研究方向可能包括开发更先进的非破坏性检测技术、改进三维芯片的分析方法,以及利用机器学习预测芯片失效。此外,针对特定应用场景的失效分析方法也将变得越来越重要。

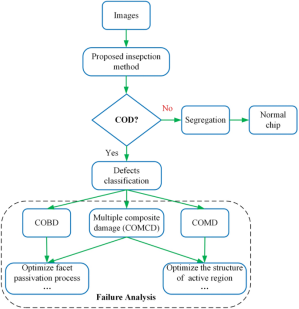

失效分析流程图


·
