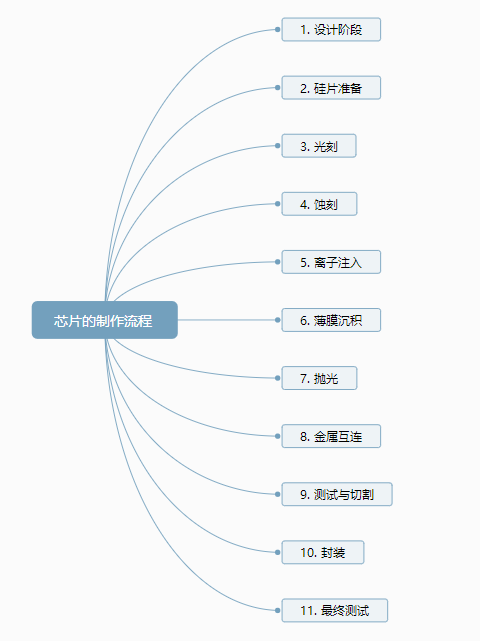

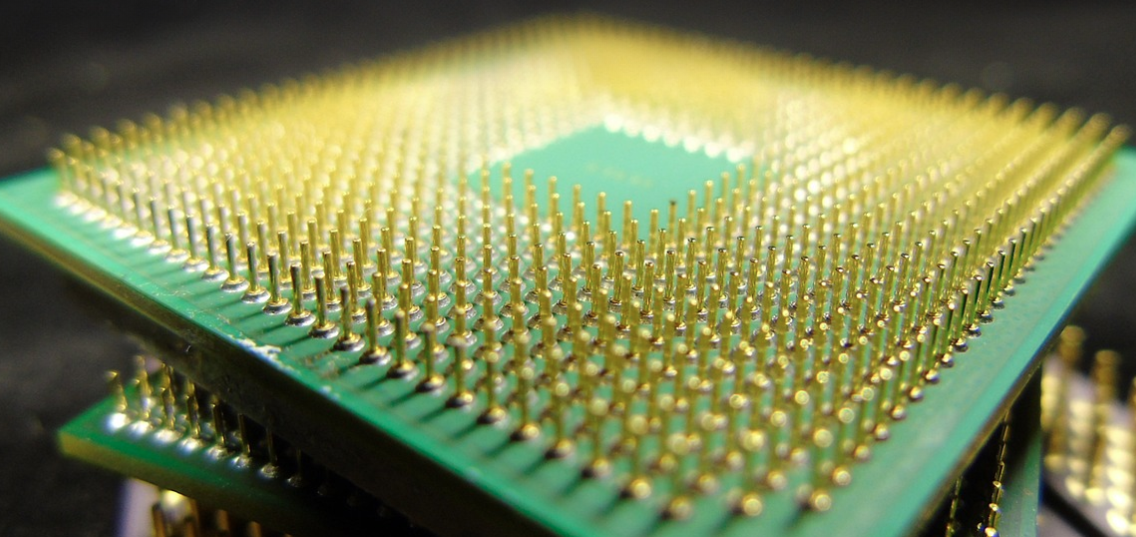

 芯片，也称为集成电路，是现代电子设备的核心部件。其制造过程复杂且精密，涉及多个环节和高度先进的设备。 1. 设计阶段 芯片制造始于设计阶段。工程师使用专门的电子设计自动化（EDA）软件，完成芯片的电路设计和逻辑布局。设计结果以版图（Layout）形式表现，确定晶体管和线路在芯片上的具体位置。 2. 硅片准备 芯片的基底是硅晶圆。硅晶圆通过高纯度硅棒切割、研磨和抛光制作而成，保持极其平整光滑，为后续工艺提供基础。 3. 光刻 光刻是制造流程中的核心步骤。具体包括： 涂胶：在硅片表面均匀涂布一层光刻胶（光敏材料）。 曝光：利用掩膜版（Mask）透过紫外光将图案投影到光刻胶上，光敏胶发生化学变化。 显影：显影液去除未固化的光刻胶，显露出硅片上的预定图案。 此步骤反复进行多次，形成复杂的电路层结构。 4. 蚀刻 蚀刻用于去除硅片上光刻胶未覆盖的部分材料，形成微细结构。蚀刻方法主要有湿法和干法（等离子蚀刻），选择依具体工艺而定。 5. 离子注入 为了改变半导体的电学性质，会将特定的杂质离子注入硅片中，控制晶体管的导电性，实现N型或P型区域。 6. 薄膜沉积 此过程用于在硅片上沉积各种绝缘层、导电层或半导体层。方法包括化学气相沉积（CVD）、物理气相沉积（PVD）等。 7. 抛光 经过多次光刻和蚀刻后，硅片表面会出现高度不平整。化学机械抛光通过机械和化学手段，平整硅片表面，确保后续工艺的精确性。 8. 金属互连 芯片中各个元件通过金属线连接形成完整电路。通常采用铝、铜等金属，通过多层沉积、光刻和蚀刻工艺实现精细连线。 9. 测试与切割 完成所有工艺后，需对硅片上的多个芯片单元进行电气测试，筛选合格产品。随后将硅片切割成独立芯片。 10. 封装 芯片切割后进入封装阶段，将芯片安装到封装基板上，封装以保护芯片并提供电气接口。常见封装形式有DIP、QFP、BGA等。 11. 最终测试 封装完成的芯片还需进行功能和性能测试，确保其符合设计规格和质量标准，之后才能出厂应用。  以上即为芯片制造的详细流程。每一步都需极高的精度和控制，芯片制造也因此成为现代科技中最具挑战性和技术含量的工业之一。 |
