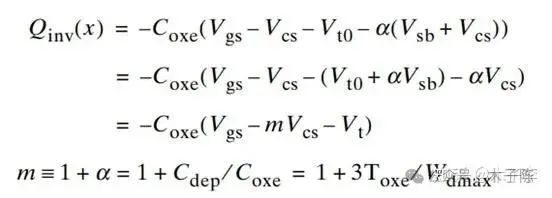

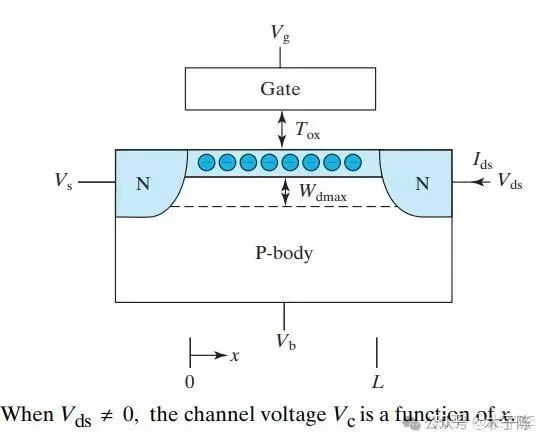

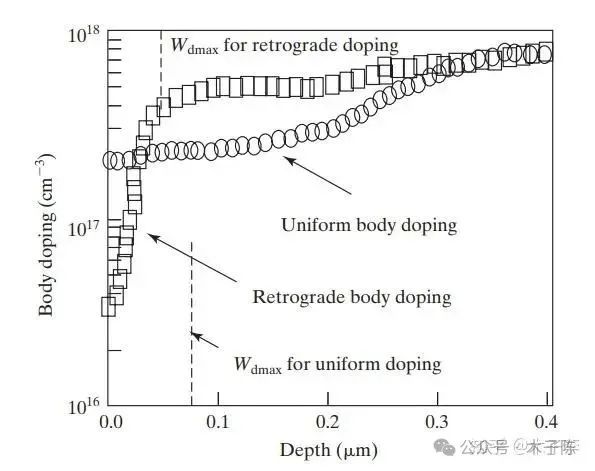

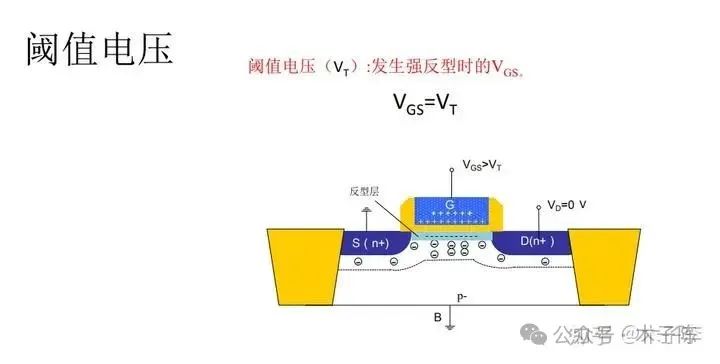

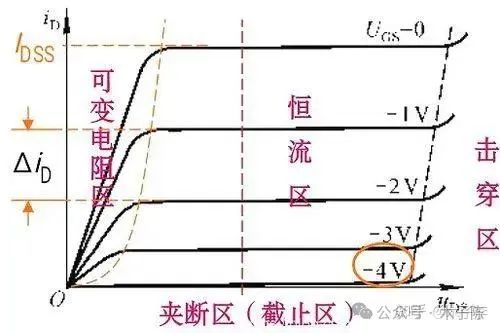

 一. MOSFET Vt, BODY EFFECT, AND STEEP RETROGRADE DOPINGMOSFET（金属氧化物半导体场效应晶体管）中的Vt（阈值电压）、Body Effect（体效应）以及Steep Retrograde Doping（陡峭逆向掺杂）是比较关键的概念，下面是对于他们的解释： 1.阈值电压 (Vt) 在MOSFET中，阈值电压（Vt）是指在源极和漏极之间形成导电沟道所需的最小栅极电压。当施加到栅极上的电压超过Vt时，沟道开始形成，允许电流从源极流向漏极。Vt是设计MOSFET时的一个关键参数，它影响着晶体管的开关特性。不同的工艺技术会使得Vt有所不同，并且可以通过掺杂浓度和类型来调整。  2.体效应 (Body Effect) 体效应是指在MOSFET中，体区（body region）的电势变化对阈值电压的影响。在传统的增强型MOSFET中，当体区相对于源区的电势下降时，阈值电压将增加。这是因为体区的负电位削弱了栅极控制沟道的能力。这种现象在集成电路中特别重要，因为多个晶体管通常共享一个公共的体区连接，这可能会影响电路的整体性能。  3.陡峭逆向掺杂 (Steep Retrograde Doping) 陡峭逆向掺杂是一种用于改善短沟道MOSFET性能的技术。通常情况下，在MOSFET结构中，源区和漏区的掺杂浓度是逐渐减少的，但是通过使用陡峭逆向掺杂技术，可以在接近栅极氧化层的地方形成一个高掺杂浓度区域，而远离这个区域的掺杂浓度则迅速降低。这种方法可以有效地控制短沟道效应，如DIBL（排水诱导势垒降低）和阈值电压的变化，从而提高晶体管的性能并减小器件尺寸。 这些概念都是MOSFET设计和操作中的重要因素，特别是在现代微电子器件中，随着集成度的不断提高和技术节点的缩小，这些效应变得更加显著。 二. MOS管中有个很重要的概念就是Qinv, 即反型层电荷  •当Vd >Vs ,沟道电压Vc是关于X的函数，在x = 0时Vc = Vs，在x = L时Vc = Vd，在channel中间，Vc>Vs, 但在源端，Vc=Vs,这是由于channel中部的Vc高于Vc(x), 这是由于氧化层和 耗尽层电容更少的分压导致的，因此反型层上的电荷数较少，具体来说，式中的Vgs项应替换为Vgc(x)或Vgs−Vcs(x)， Vsb替换为Vsb + Vcs(x)。  M通常在1.2左右。一开始，简单地假设m = 1是可以接受的，也更容易。然而，在方程中加入m可以显著提高其准确性，以供以后参考。Body通常被称为背栅，由于他对channel 电荷有着微弱但类似门效应的影响，其在电荷上的表现被称为bulk charge effect . m 也被称为bulk charge factor. 体电荷效应（bulk-charge effect）是与半导体器件，特别是MOSFETs相关的现象。在MOSFET中，"bulk"指的是衬底材料，即形成晶体管的半导体基材。体电荷效应主要是指由于衬底内的电荷变化导致的MOSFET行为的变化。 体电荷效应的主要方面包括： 1.背栅效应 (Back-Gate Effect)：当MOSFET的源极和漏极相对于衬底施加电压时，这个电压不仅影响到沟道区，还会影响到整个衬底区域。如果衬底没有正确地接参考电位（通常是接地），那么源极-衬底或漏极-衬底之间的电压差会在衬底内产生额外的电场。这可能会改变MOSFET的有效阈值电压，并且可能引起不必要的电流流动，从而影响电路性能。  2.衬底偏置效应 (Substrate Bias Effect)：通过给衬底施加一个正向或反向偏压，可以改变MOSFET的工作特性。例如，在n型MOSFET中，如果衬底被负偏置，则会增加电子从源极到漏极的移动难度，从而提高阈值电压；反之，若衬底为正偏置，则会使阈值电压降低，更容易导通。这种效应可以通过适当设计来利用，以优化某些特定应用中的性能。 3.寄生双极效应 (Parasitic Bipolar Effect)：在高电压或快速切换条件下，MOSFET内部可能存在由p-n结形成的寄生双极晶体管结构。当这些结构被激活时（如因过高的源极/漏极与衬底间的电压差），它们可能导致非预期的大电流流动，严重时甚至会引起设备损坏。这种情况通常发生在高压LDMOS等类型的功率MOSFET上。 4.体电荷调制 (Bulk Charge Modulation)：对于一些高级工艺节点下的MOSFET来说，特别是在超薄氧化层和短沟道长度的情况下，衬底中的自由载流子浓度变化能够显著影响沟道电导率。这种情况下，即使是微小的衬底电压波动也可能对MOSFET的行为产生较大影响。 |
