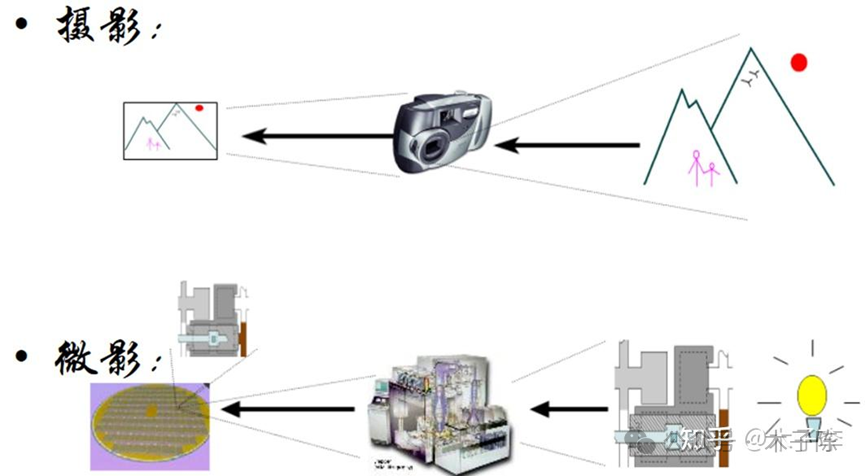

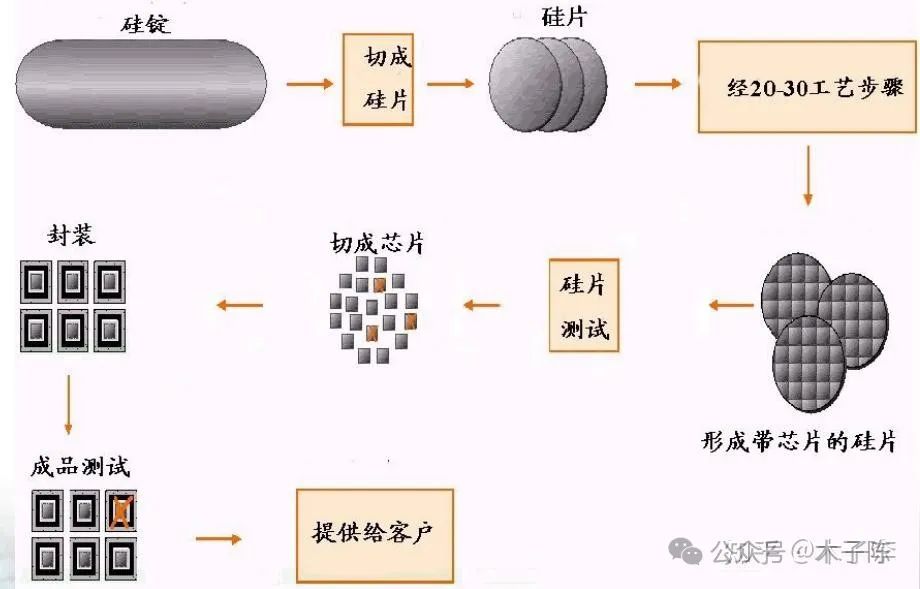

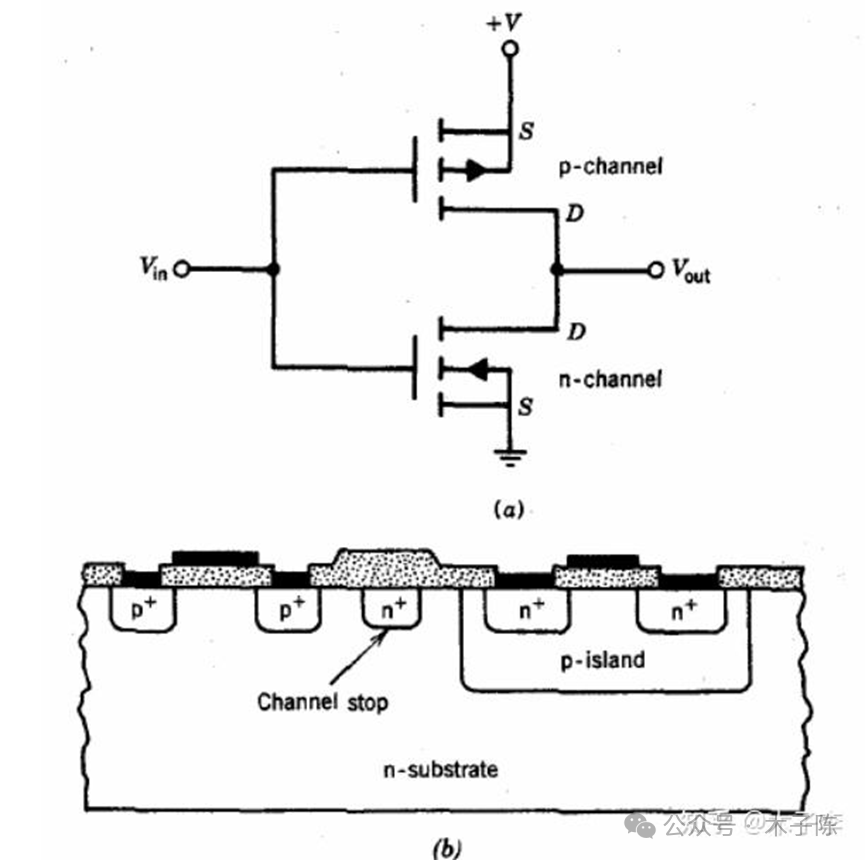

 如果有人问你，芯片的原料是什么，大家肯定都会轻而易举的给出答案——是硅。这是不假，但硅又来自哪里呢？其实就是那些最不起眼的沙子。难以想象吧，价格昂贵，结构复杂，功能强大，充满着神秘感的芯片竟然来自那根本一文不值的沙子，这就是“点沙成金”的技术。当然这中间必然要经历一个复杂的制造过程才行。芯片制造流程主要分为以下几个步骤：  晶圆处理工序：在晶圆上制作电路及电子元件，包括氧化、化学气相沉积、涂膜、曝光、显影、蚀刻等步骤。 晶圆针测工序：经过上道工序后，晶圆上就形成了一个个的小格，即晶粒（die）。晶圆针测工序就是对每个晶粒进行测试，以确保其性能符合要求。 构装工序：将芯片构装在电路板上，通过焊接或其它方式将芯片与电路板连接起来，实现电路的连接。 测试工序：对芯片进行功能和性能测试，以确保其符合设计要求。 封装工序：将测试合格的芯片进行封装，以保护芯片并提高其可靠性。 其中，晶圆处理是芯片制造的核心环节，其流程包括铸锭、锭切割、研磨、抛光、清洗等步骤。铸锭是将硅元素加热熔化后制成圆柱形的硅锭；锭切割则是将硅锭切割成适当厚度的硅片；研磨和抛光则是为了使硅片表面更加平滑；清洗是为了去除硅片表面的杂质和尘埃。 CMOS集成电路制造工艺主要有以下几步: 1.图形转换：将设计在掩膜版(类似于照相底片)上的图形转移到半导体单晶片上 2.掺杂：根据设计的需要，将各种杂质掺杂在需要的位置上，形成晶体管、接触等 3.制膜：制作各种材料的薄膜.  1.1 光刻 其中，图形转化需要用到的技术，就是光刻技术：n光刻工艺是半导体制造中最为重要的工艺步骤之一。主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。  1）光刻理论 · 瑞利（Rayleigh）公式 · R=k1*λ/NA · DOF=k2*λ/NA^2 2) 光刻三要素 光刻胶、掩膜版和光刻机 –光刻胶又叫光致抗蚀剂，它是由光敏化合物、基体树脂和有机溶剂等混合而成的胶状液体。 –光刻胶受到特定波长光线的作用后，导致其化学结构发生变化，使光刻胶在某种特定溶液中的溶解特性改变。 3）常见的光刻方法： –接触式光刻：分辨率较高，但是容易造成掩膜版和光刻胶膜的损伤。 –接近式曝光：在硅片和掩膜版之间有一个很小的间隙(10～25微米)，可以大大减小掩膜版的损伤，分辨率较低 –投影式曝光：利用透镜或反射镜将掩膜版上的图形投影到衬底上的曝光方法，目前用的最多的曝光方式 4）超细线条光刻技术 -EUV ：随着芯片制程的缩小，EUV光刻机成为了研究的热点。它的波长更短，可以满足更精细的电路图案需求。预计未来，EUV光刻机将广泛应用于7nm及以下制程的芯片生产。 –电子束光刻：电子束光刻机利用电子束而非光学束进行曝光，具有更高的分辨率和更短的波长。随着纳米制造需求的增长，电子束光刻机有望成为一种极具潜力的光刻技术。 –X射线：X射线光刻机具有更短的波长和更高的能量，有望实现更精细的图案转移。然而，X射线光刻机的技术难度较大，目前仍处于研究阶段。 –离子束光刻：离子束光刻机利用离子束而非光学束或电子束进行曝光，具有更高的分辨率和更深的曝光深度。这项技术仍处于起步阶段，但有望在未来实现重要突破。 光刻技术的进步，决定了芯片制造是否可以更高分辨，更加精细，提升光刻技术，这为集成电路的制造提供了更多的可能性，使得芯片可以具备更高的性能和更复杂的功能。从计算机、智能手机到人工智能芯片，光刻技术的进步推动了新一代电子设备的发展和创新。个人对光刻技术认识有限，欢迎大家多多交流，多多指正，共同进步！ |
