过孔对高速信号的影响
时间:2026-07-29 20:21来源:深芯 作者:ictest8_edit 点击:
次
熟悉PCB高速布线的设计者都清楚一个实操铁律：高速信号线路能不打过孔就不打，核心传输链路更是尽量实现全程无过孔走线。低速电路设计中，走线结构的细微改动几乎不会影响电路工作状态，但高速场景完全不同。信号传输速率越高、边沿跳变越陡峭，线路结构的微小瑕疵就越容易引发信号问题。过孔作为PCB实现层间连通的基础结构，看似只是简单的导电通道，实则是破坏高速信号质量、影响电路运行稳定性的关键隐患，也是高速信号完整性设计中需要重点规避的结构。本文结合实际PCB设计场景，通俗拆解过孔对高速信号的各类负面影响，以及行业严控过孔数量的底层逻辑。
一、过孔结构特性与高速传输的天然矛盾

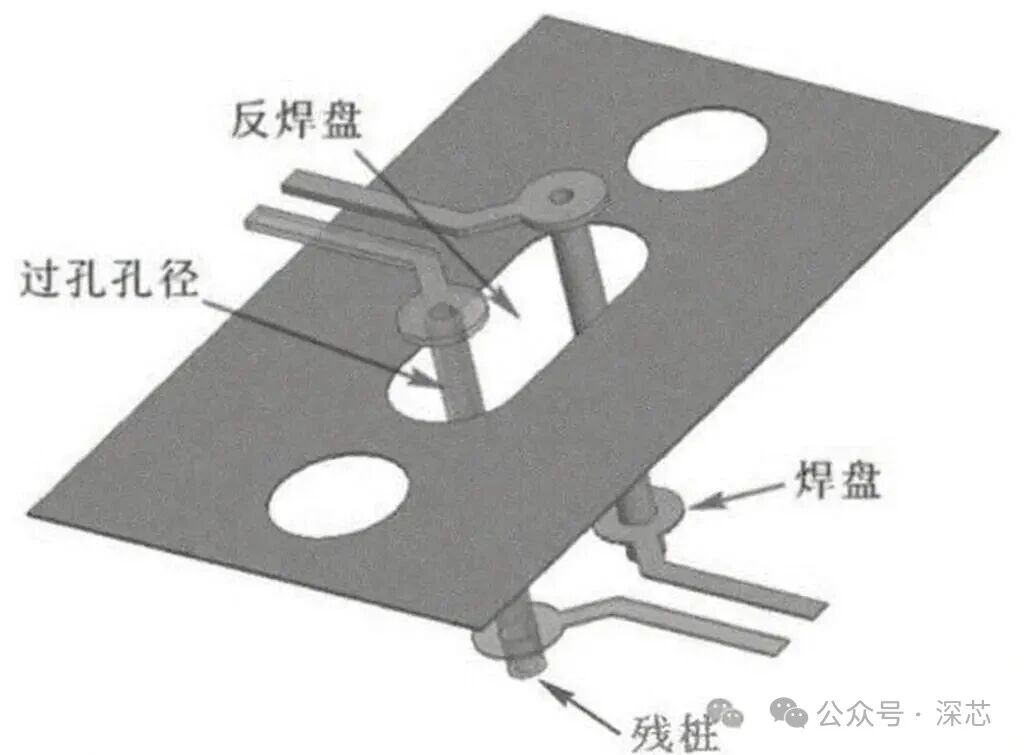

PCB过孔主要由孔壁铜层、上下焊盘及阻焊涂层组成，核心作用是完成电路板顶层、底层与内层线路的电气导通。在直流电路或是低频低速信号场景下，过孔仅仅起到延伸导线的作用，它带来的阻抗波动、信号延时等问题微乎其微，基本可以忽略。但针对速率超过100Mbps的高速数字信号、高频模拟信号，信号传输不再是单纯的电流传导，而是遵循电磁波的传输规律，这时候过孔的结构短板会被大幅放大，直接影响传输质量。
常规PCB走线为平面铜箔结构，整体阻抗均匀、传输路径连贯，完全适配高速电磁波的传输需求。而打过孔换层后，信号的传输形态会发生突变：从平面走线切换为圆柱形孔壁传输，路径宽度、周边介质环境、空间结构都会产生明显变化，直接打破了高速信号传输必需的阻抗连续性，这也是几乎所有过孔相关信号问题的根本成因。
二、过孔对高速信号的各类负面影响
1. 造成阻抗断续，引发信号反射与波形失真
阻抗匹配是保障高速信号稳定传输的前提，业内会根据电路需求，将高速走线阻抗精准控制在固定数值，常见有50Ω单端阻抗、100Ω差分阻抗，以此确保信号能量完整向前传输，减少损耗。而过孔的孔径尺寸、焊盘面积、内层反焊盘的镂空设计，都会改变该位置的电气特性，造成瞬时阻抗突变，多数情况下会出现局部阻抗偏低的问题。
当高速信号传递至过孔位置时，阻抗的不匹配会导致部分信号能量无法继续传输，进而产生信号反射。反射回来的波形会与正向传输的有效信号相互叠加、干扰，直接造成波形畸变，出现信号过冲、底部下冲、波形振铃、边沿抖动等异常现象。信号速率越快，边沿跳变越剧烈，反射干扰的影响就越明显，严重时会导致芯片无法精准识别高低电平，最终出现数据误码、传输中断等故障。
2. 产生寄生参数，导致信号延时与幅值衰减
在高频高速工作环境中，过孔会不可避免地产生寄生电容与寄生电感，这是由其物理结构决定的固有缺陷，无法彻底消除。其中，过孔上下焊盘与周边内层铺铜、PCB介质板材之间，会形成等效寄生电容。这类电容会对高速跳变的信号产生缓冲、滤波效果，拖慢信号上升与下降的边沿速度，造成信号传输延时、时序错位。如果一条高速线路上存在多个过孔，时序偏差会持续累积，直接打乱高速总线的时序同步性，引发传输异常。
与此同时，细长的圆柱形过孔铜壁会形成寄生电感。当信号电流快速跳变时，寄生电感会产生反向电动势，阻碍电流的正常传输，直接造成信号幅值衰减。而且这类电感损耗对高频分量的影响尤为明显，会造成高速信号高频成分丢失，降低信号完整度，这也是高速高频信号远比低速信号惧怕过孔的核心原因。
3. 恶化电磁环境，加剧串扰与EMC超标风险
高速信号的高频分量极易产生电磁辐射，而过孔正是PCB板上电磁泄露的主要薄弱点。平面走线的电磁辐射均匀且可控，完整的参考地平面能有效屏蔽辐射干扰。一旦增设过孔，会直接破坏参考平面的完整性，导致高速信号的回流路径被迫偏移、断裂，原本最短的回流通路被拉长，形成大面积的回流环路，大幅提升电磁辐射的强度与范围。
除此之外，板上密集排布的过孔会相互产生电气耦合，形成信号串扰，相邻高速线路的信号波动会互相干扰，对多通道高速总线的传输稳定性影响极大。这种电磁泄露问题不仅会造成板内信号互相干扰，还会导致整机电磁兼容指标超标，让产品无法通过合规性测试。
4. 过孔残桩引发高频谐振，造成信号损耗
常规贯通式通孔会贯穿整块PCB板材，若仅用于表层与中间层的信号连通，通孔未参与导电的下半段铜柱就会形成过孔残桩。残桩本身不承担任何电气导通作用，但在高频信号传输过程中，会成为天然的谐振结构，持续吸收信号的高频能量。
信号速率越高，残桩带来的负面影响就越突出，不仅会损耗有效信号能量、削弱信号强度，还会产生杂乱的谐振波形，干扰正常信号传输，严重破坏信号完整性。即便采用盲孔、埋孔等进阶工艺优化，也只能削弱残桩的影响，无法彻底根除，同时还会大幅增加电路板的制造成本。
5. 累积传输损耗，降低高速通信稳定性
高速信号在传输过程中，本身就存在介质损耗、铜箔导通损耗等基础损耗，而过孔带来的结构突变、寄生参数、电磁辐射等问题，会在此基础上叠加额外损耗。多个过孔串联使用时，各类损耗会层层累加，导致信号幅值持续衰减。当信号损耗超出芯片接收阈值后，接收端就无法精准识别有效信号，直接表现为传输距离缩短、数据丢包率上升、高速通信频繁波动，对DDR内存、HDMI视频、PCIE总线、千兆以太网等高速差分链路的影响尤为显著。
三、高速走线严控过孔数量的设计逻辑
结合过孔带来的各类信号问题可以看出，高速布线尽量少用过孔，核心目的是保障信号传输路径的完整性与均匀性，让线路阻抗保持稳定、信号回流路径最短、整体传输损耗控制在最低水平。在实际设计工作中，普通低速走线可以灵活换层、随意打过孔，无需严格管控，但所有高速关键信号线，都必须恪守“非必要不换层、能少孔绝不多孔”的设计原则。
针对项目中必须换层的高速线路，工程师通常会通过优化孔径尺寸、缩小焊盘面积、就近匹配接地过孔、削减残桩长度等方式降低负面影响。但所有优化手段都只能缓解问题，无法彻底消除过孔的固有缺陷。因此，减少过孔数量，始终是保障高速信号完整性最简便、最可靠的设计方案。
四、总结
在高速PCB设计场景中，过孔绝非简单的导电结构，而是诱发阻抗失配、信号反射、时序偏移、电磁干扰、传输损耗的主要诱因。随着电子产品的信号传输速率持续升级，信号完整性的设计要求不断提高，以往可以忽略的过孔细微缺陷，如今会被大幅放大，成为电路不稳定的重要隐患。高速信号线严控过孔数量，本质是通过简化传输结构、保持路径均匀连贯，从源头规避信号失真、传输失效等问题，是高速PCB设计的基础核心准则，也是保障高速电路长期稳定运行的关键设计细节。
|
