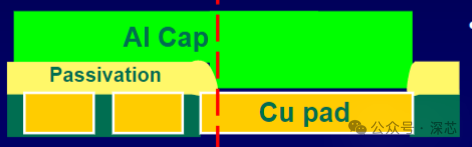

 在先进半导体制造工艺迭代中，铜互连早已替代传统铝互连，成为芯片后端金属布线的主流方案。凭借更低的电阻率、更强的载流能力和更优的抗电迁移性能，铜材质完美适配了芯片微缩化、高密度布线、高频高速传输的发展需求。但在实际量产制程中，我们会发现一个特殊的工艺设计：所有铜互连结构的焊盘（PAD）表面，都会额外沉积一层铝金属盖帽（Al Cap）。 很多人会产生疑惑：既然铜的导电、导热性能全面优于铝，为何还要在铜PAD表面叠加一层铝层，增加工艺步骤和生产成本？其实这并非冗余设计，而是半导体行业经过多年量产验证，为解决铜材质固有缺陷、适配测试封装流程、保障芯片长期可靠性的关键工艺优化，每一层Al Cap的增设都对应着实际制程中的核心痛点。 首先，最核心的原因是解决铜PAD易氧化、表面稳定性差的致命问题。铜的化学活性远高于铝，裸露的铜PAD在晶圆制造、存放、测试及封装的全过程中，极易与空气中的氧气、水汽发生反应，快速生成氧化铜、氧化亚铜等氧化层。这类铜氧化物质地疏松、导电性极差，且会不均匀覆盖在PAD表面。 不同于铜的剧烈氧化特性，铝金属表面会快速生成一层致密、稳定且极薄的氧化铝钝化膜，这层薄膜可以牢牢锁住底层金属，阻止内部材质持续被氧化腐蚀。当铜PAD表面沉积Al Cap后，相当于为活性较强的铜基底搭建了一层防护屏障，彻底隔绝外界环境的侵蚀，从根源上避免PAD表面氧化、阻值漂移的问题，保证焊盘表面状态长期稳定，为后续工序奠定基础。 其次，Al Cap是适配晶圆测试与封装键合工艺的必要结构，这也是行业无法直接使用裸铜PAD量产的关键。芯片制造完成后，必须经过晶圆探针测试、金线/铝线键合、倒装焊等封装工序，而裸铜PAD完全无法适配常规量产工艺。 在晶圆探针测试环节，测试机的探针需要直接接触PAD表面完成电性检测。裸露铜材质质地偏硬，且氧化后的表面平整度极差，探针触碰时极易出现接触不良、测试阻值偏差、误测漏测等问题，同时探针还容易划伤铜PAD表层，造成焊盘损伤报废。而铝层的硬度、表面平整度适配探针测试工况，接触稳定性更高，能大幅提升测试良率，降低探针损耗。 在封装键合环节，传统键合工艺的核心适配基材为铝材质。裸铜PAD的键合兼容性极差，铜与键合金属丝的界面结合力弱，键合点容易出现虚焊、脱焊、开裂等缺陷，且精细间距的微型铜PAD几乎无法实现稳定键合。覆盖Al Cap后，可直接沿用成熟的铝键合工艺，键合界面结合紧密、稳定性强，完美适配细间距PAD的封装需求，大幅降低封装失效风险，这也是先进制程细 pitch 封装的核心保障。 再者，Al Cap能够优化制程良率，规避铜制程的专属工艺缺陷。铜互连制程中，化学机械抛光（CMP）是核心工序，铜材质在抛光过程中容易出现碟形凹陷、表面划痕、金属残留等问题，导致铜PAD表面平整度不足。而后续沉积的铝层可以填补铜PAD表面的微小凹凸缺陷，平整焊盘表面形貌，让PAD整体平整度满足测试和封装的严苛要求。 同时，铜原子具备较强的扩散特性，在高温制程或芯片长期工作的高温环境下，铜原子容易向周边介质层、钝化层扩散，轻则造成电路漏电、信号干扰，重则引发金属短路、器件失效。Al Cap层可作为有效的阻挡过渡层，抑制铜原子的扩散迁移，辅助提升整个互连结构的稳定性，强化芯片耐高温、抗老化能力。 最后，从长期可靠性与成本管控角度来看，Al Cap的工艺价值无可替代。芯片的服役周期长达数年甚至十几年，工作过程中会持续经历温度循环、电压波动、机械应力冲击。无铝帽层的铜PAD，长期使用后会持续氧化、界面老化，出现阻值升高、接触失效等问题，大幅缩短芯片使用寿命。 而Al Cap结构凭借稳定的界面特性、优异的抗腐蚀和抗疲劳性能，能持续保障PAD的电学连接可靠性，适配各类复杂的工作工况。同时，该工艺成熟度极高，仅需增加简易的薄膜沉积工序，相较于裸铜PAD的良率损耗、封装返工、售后失效成本，少量的工艺投入能换来极高的性价比，完全适配大规模量产需求。 总而言之，铜互连PAD叠加Al Cap层，是一场“扬长避短”的工艺优化。制程保留了铜金属低阻、高导电的布线优势，又通过铝帽层弥补了铜易氧化、难键合、稳定性差的短板，兼顾了芯片的电学性能、制程良率、封装适配性与长期使用可靠性，是先进半导体互连工艺中不可或缺的经典结构设计。 |
