芯片里的 ＂夹心层＂：外延层到底是干嘛的？为
时间:2026-07-29 22:03来源:深芯 作者:ictest8_edit 点击:
次
做半导体的朋友对外延（Epitaxy）这个词肯定不陌生，但真要掰扯清楚它和衬底的区别、为什么非得加这么一层，很多人可能一时半会儿还说不太透。今天就好好聊聊这个话题。
先搞清楚：外延层到底是什么？

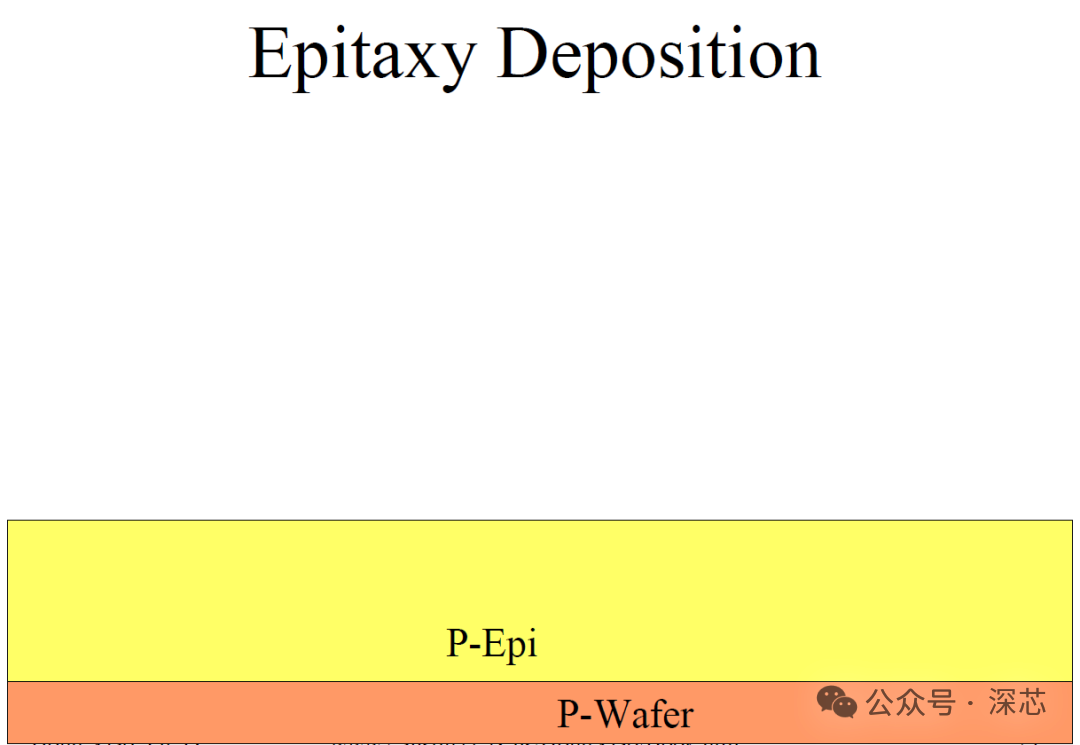

简单说，外延层就是在单晶衬底的表面，"顺着" 衬底的晶格方向，重新长出来的一层单晶半导体薄膜。你可以把它理解成在一块已经切好的地基（衬底）上，再按同样的纹路砌一层新的砖 —— 晶格取向完全对齐，不是随便堆上去的多晶或非晶。
跟衬底一样是单晶，那为什么不直接用衬底？这就是下面要讲的核心问题了。
衬底和外延层：看着像，干的活完全不一样
很多人容易把这俩混为一谈，其实它们的定位差得挺远的。
衬底（Substrate）是 "底座"。它的首要任务是提供机械支撑 —— 整片晶圆的强度、平整度基本靠它。同时它也是外延生长的 "晶向模板"，外延层得跟着它的晶格方向长。衬底一般比较厚，现在 12 英寸晶圆通常在 700 多微米，得扛得住后面几百道工艺的折腾。电学上，衬底的掺杂浓度通常是固定的，要么重掺杂（低阻），要么轻掺杂（高阻），取决于具体应用。
外延层（Epitaxial Layer）是 "舞台"。器件真正有源的部分基本都做在外延层里，它的厚度、掺杂浓度、材料组分直接决定了器件的性能。这层通常很薄，从几个微米到几十个微米不等，功率器件可能更厚一些，但跟几百微米的衬底比起来，也就是层 "皮"。
打个不太严谨的比方：衬底像是舞台的地板和支架，结实就行；外延层是舞台的台面，演员（器件）在上面表演，台面的平整度、摩擦力、材质都得精心设计。
核心问题：为什么不直接在衬底上长器件？
这才是大家最好奇的地方。既然都是单晶硅，直接在衬底上做管子不行吗？还省了一道外延工艺的钱 —— 说实话，外延可不便宜。
答案是：不是不行，是直接做的话，性能上很多矛盾解决不了。下面挑几个最关键的原因说。
1. 功率器件的 "鱼和熊掌"：击穿电压 vs 导通电阻
这是最经典的一个矛盾，也是功率半导体必须用外延的根本原因。
做功率器件，你肯定希望击穿电压越高越好，同时导通电阻越低越好。但这俩事儿在衬底上是拧巴的：
· 要高击穿电压 → 需要高电阻率（轻掺杂） → 导通电阻就上去了
· 要低导通电阻 → 需要低电阻率（重掺杂） → 击穿电压就下来了
直接在衬底上做，你只能选一个折中值，两头都不讨好。
有了外延层就不一样了：底下用重掺杂的低阻衬底，上面长一层轻掺杂的高阻外延层。器件做在外延层里，耐压靠外延层的厚度和电阻率来扛，而电流从漏极走的时候，底下厚厚的低阻衬底又能把导通电阻压下来。两者各司其职，这个经典的 trade-off 就被绕过去了。
2. 闩锁效应（Latch-up）：CMOS 的心腹大患
做数字电路的朋友对闩锁应该都有心理阴影。CMOS 结构里天然存在寄生的 PNP 和 NPN 管，凑在一起就是个可控硅（SCR）。一旦被触发，两个寄生三极管互相正反馈，电流越放越大，最后要么芯片锁死，要么直接烧穿。
外延层是抑制闩锁的一把好手。
怎么做到的？轻掺杂的外延层和底下的衬底会形成一个反向偏置的 PN 结，相当于给衬底里的寄生电流加了一道 "堤坝"，把大部分载流子挡住。同时外延层的电阻率比较高，能拉高寄生电阻，降低寄生 BJT 的增益，让闩锁更难触发。
业界早期从 bulk CMOS 转向外延 CMOS，很大程度上就是为了解决闩锁问题。当然，现在还有 SOI 之类的方案，但外延至今仍是性价比很高的选择。
3. 掺杂浓度：衬底做不到那么 "随心所欲"
衬底是从单晶锭上切下来的，掺杂是拉晶的时候就定死了，浓度梯度、分布都比较粗放。你想要一层非常薄、掺杂浓度精确可控、甚至是渐变掺杂的区域？衬底根本给不了。
外延生长就灵活多了。生长过程中实时调整气源里的掺杂剂比例，想要什么浓度就什么浓度，想要什么梯度就什么梯度，甚至能长出多层不同掺杂的结构。BJT 的集电区、功率 MOS 的漂移区，都是这么来的。
而且外延层的缺陷密度、晶体质量也可以做得比衬底更好。衬底毕竟是拉晶切出来的，难免有位错、杂质，外延相当于在上面 "重置" 了一层更纯净的单晶。
4. 异质集成：材料不一样也能长在一起
前面说的都是同质外延（比如硅上长硅），还有一类更厉害的叫异质外延 —— 衬底和外延层根本不是同一种材料。
比如 GaN 功率器件，通常是在硅衬底或者 SiC 衬底上长 GaN；LED 里面，蓝宝石衬底上长 GaN 更是常规操作。这种情况下，衬底材料本身根本做不了器件，纯粹就是个 "脚手架"，性能全靠上面的外延层。
当然异质外延会有晶格失配的问题，会引入应力和位错，这又是另一个大坑了，今天就不展开了。
最后随便聊两句
外延这道工艺，说穿了就是给芯片设计师多了一层 "自由度"。衬底负责 "兜底"，外延层负责 "表演"，两者分工协作，很多在单一材料上解不开的死结，用这种分层结构就迎刃而解了。
从双极工艺时代开始，外延就是半导体制造的标配，到现在的先进逻辑、功率器件、光电子，没一个离得开它。看起来只是多了一层薄膜，背后其实是材料工程和器件物理的精妙平衡。
|
