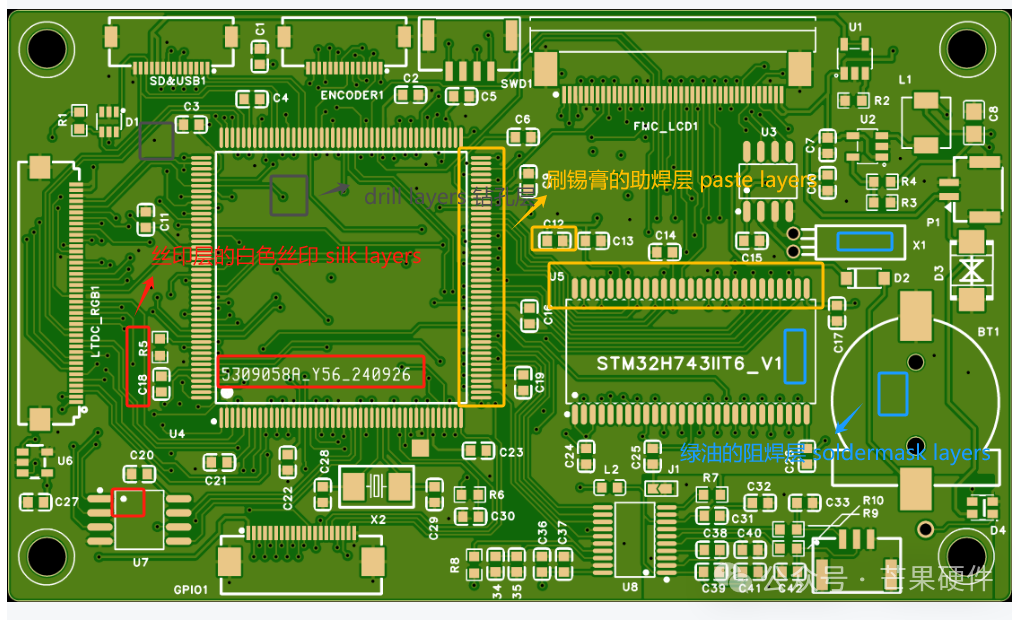

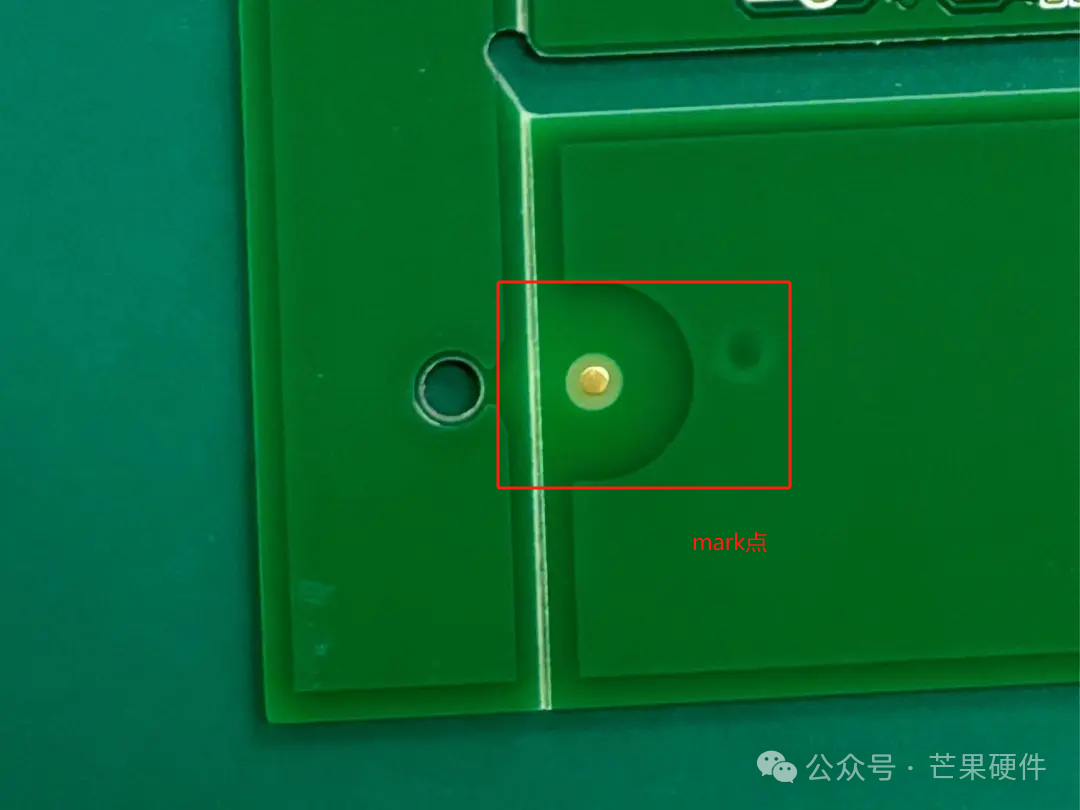

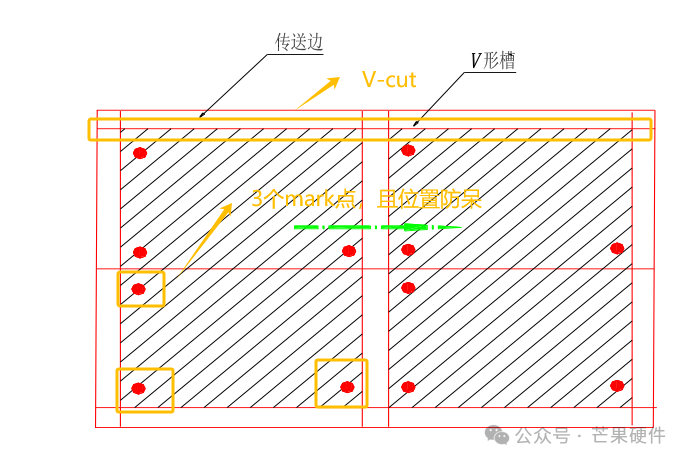

 关于PCB生产中一些你需要知道的点: i)丝印层Silkscreen Layer）Top （顶层丝印层）、 Bottom （底层丝印层），标注在top和bot的丝印字符，就是一般在阻焊层（绿油层）上印的一些文字符号，比如元件位号、电容极性，公司logo等，方便以后的电路焊接。 ii)阻焊层SolderMask Layers 阻焊层一般PCB板表面的绿油（当然也有蓝色、黑色、只是默认使用绿色）就是阻焊层，起到绝缘作用。注意该层是负片（负片就是在阻焊层能看到的是有图的地方是没有绿油的，没有图的地方都有绿油，和正片相反，但是二者的图基本是一样的）这一层的主要作用是防止焊锡膏在不应涂抹的区域上涂覆，确保焊接只发生在焊盘等特定区域。 iii)助焊层PasteMask Layers 助焊层一般也称为贴片层或者钢网层（PCB刷锡膏的时候需要借助钢网）。PCB焊盘上刷锡膏的地方就是助焊层，该层用作辅助焊接的，方便钢网刷锡膏。在设计中，该层是正片，即画图的地方有锡膏，没有画图的地方就没有锡膏（和阻焊层相反）。 上述的这些Silkscreen Layers，SolderMask Layers，PasteMask Layers，drill layers(钻孔层，就是顾名思义钻孔层，没介绍哈)都是在PCB制作时以必须给到生产的文件，以上这些文件大家可以用CAM350看就比较清楚了（gerber文件）。 Mark点：也被称为基准点。Mark点是PCB在贴片中PCB印刷锡膏时的位置参考点。Mark点一般最少需添加3个mark点，对角的Mark点需要关于中心不对称（防呆）并尽量添加在PCB的四个角的位置。   PCB拼板：PCB拼板是指当我们生产时，多块PCB拼接在一起的一种连接方式。现在使用较多的方式有V-CUT，邮票孔。V-CUT是在两个板子之间的连接处直线（大部分情况）铣一个槽，这个直线槽比较薄，使用的时候掰断就行。邮票孔是拼板的另一种连接方式，在我们实际项目中使用的比较多（实际PCB大小方向往往不是矩形），之所以称之为邮票孔，是因为该连接方式和邮票的锯齿比较相似。   |
