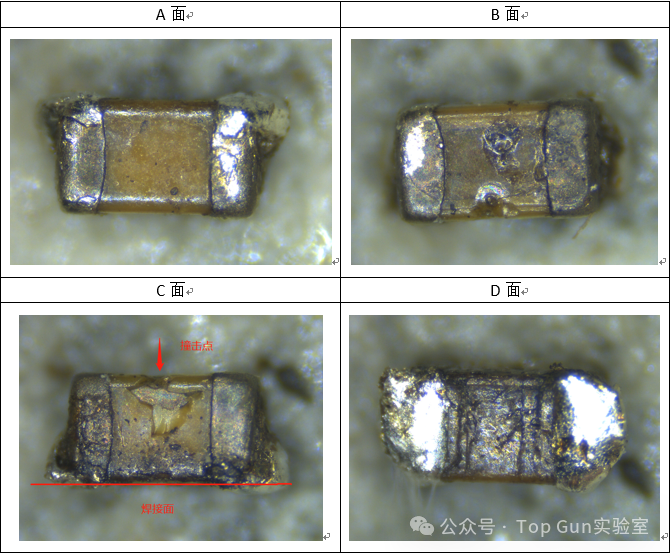

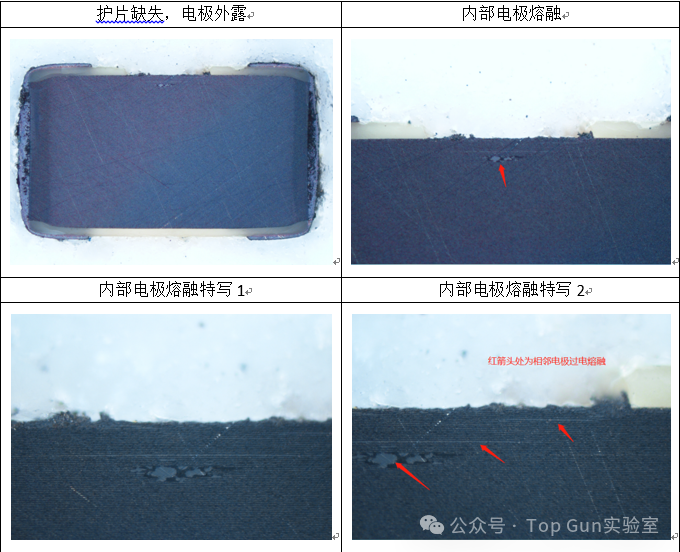

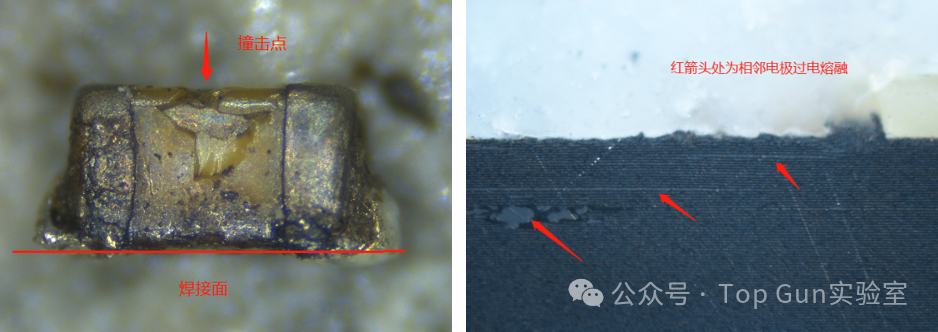

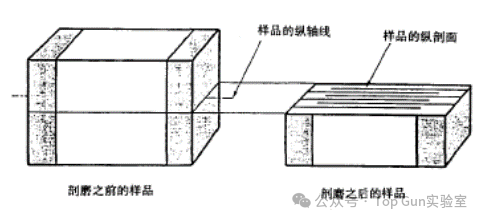

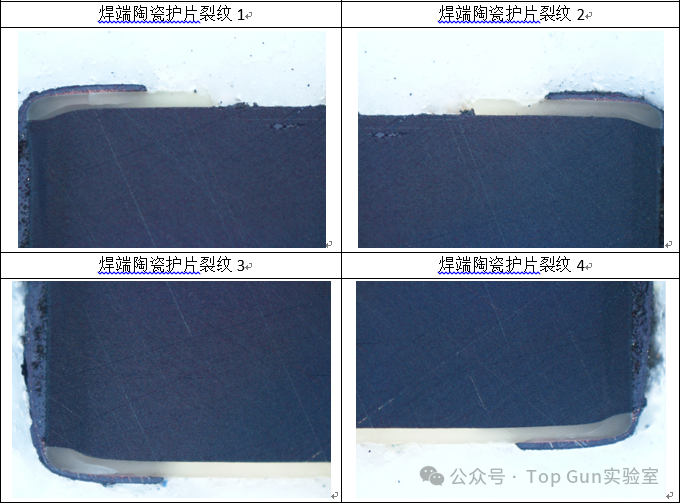

 引言：小身材大能量，MLCC的“脆弱”瞬间多层陶瓷电容器（MLCC）作为现代电子设备中不可或缺的基础元件，以其小尺寸、大容量、高频特性等优势，广泛应用于各类电路中。然而，在实际应用中，MLCC的失效问题也时有发生，其中机械应力导致的失效是常见类型之一。 本文将结合一个具体的失效案例，对MLCC因外部撞击导致的短路失效进行深入分析，旨在为广大工程师和电子爱好者提供宝贵的经验借鉴和预防措施，共同提升电子产品的可靠性。 故障速报：MLCC突发短路，阻抗仅0.9Ω！一台设备在运行过程中提报故障，经现场测量，发现故障源指向一个MLCC。进一步的单体实测确认，该MLCC已发生短路，其阻抗仅为0.9Ω，远低于正常工作范围。这表明该元件已完全丧失其电容特性，成为电路中的短路点。 失效MLCC型号：SAMSUNG/CL05A106MQ5NUNC 抽丝剥茧：失效分析揭示“元凶”为了探究这颗MLCC的失效原因，我们进行了详细的失效分析，包括外部目检和内部金相目检。 1. 外部目检对失效MLCC进行细致的外部目视检查，结果显示该元件本体中间区域的陶瓷护片存在明显缺损，内部电极已裸露在外。这种局部区域的物理损伤是外部机械应力作用的直接证据。外部目检图片（见表1）。 表1 外部目检图  2. 内部目检为了更深入地了解内部结构损伤情况，我们对失效品进行了金相制样，并使用显微镜进行内部目检。将失效品金相制样后进行内部目检，可见失效品护片缺损，护片缺损紧挨的电极未见明显损伤，内部电极有短路熔融形貌，四个焊端陶瓷护片可见裂纹但裂纹未裂至内部电极，失效品未见明显电极结瘤等其他缺陷。切片方向如下图：  表2 内部目检图   深度剖析：撞击如何“击溃”MLCC？ 综合外部和内部目检结果，我们可以清晰地勾勒出本次MLCC失效的完整机理： o 外部撞击：MLCC在设备组装、运输或使用过程中，遭受了外部机械撞击。这种撞击力导致了MLCC陶瓷本体中间护片的局部缺损。 o 陶瓷基体受损与内部结构变化：外部撞击不仅造成了肉眼可见的护片缺损，更重要的是，它可能在陶瓷介质内部产生了微裂纹或形变，导致原本绝缘的内部电极层之间发生了局部搭接或距离骤减。 o 上电短路与熔融：当设备重新上电后，由于内部电极的搭接或介质击穿，导致MLCC内部发生短路。巨大的短路电流瞬间流过，产生焦耳热，使得搭接或击穿点的内部电极迅速熔融，形成典型的短路熔融形貌，并最终导致MLCC彻底失效。 o 熔融点特征：值得注意的是，内部电极的熔融点并未从内向外扩散，而是局限于内部。这一特征有力地证明了陶瓷基体的缺损是由于外部撞击直接造成，而非内部电极先熔融后击穿陶瓷介质。如果是内部缺陷导致的击穿，通常会伴随从内部向外部扩散的熔融痕迹。 o 因此，本次MLCC的失效并非源于其自身质量问题或电应力过载，而是典型的由外部机械应力引发的破坏性失效。熔融点未从内向外熔融扩散，因此陶瓷基体缺损可以明确是经受外部撞击造成，典型失效分析图片如下所示。
|
