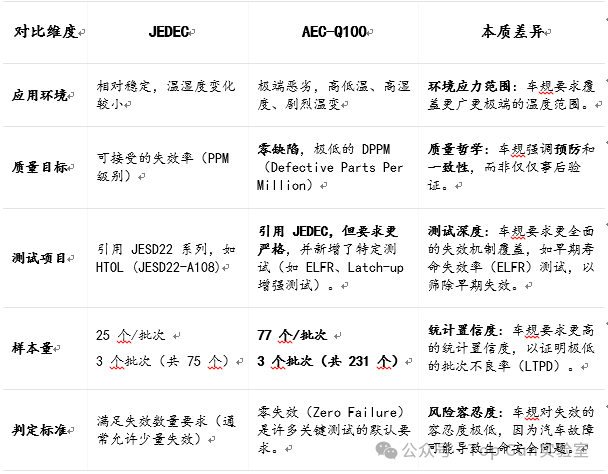

 许多人认为车规（AEC-Q100）和工规（JEDEC）的区别仅仅在于测试的样本数量和持续时间。然而，这种理解过于片面。AEC-Q100并非简单地在JEDEC标准上“加码”，它代表了一套基于失效物理学、面向零缺陷和极端环境的完整质量哲学。本文将深入剖析两者在设计理念、测试项目、判定标准和统计学基础上的本质差异。1. AEC-Q100与JEDEC：哲学与应用的差异 JEDEC（Joint Electron Device Engineering Council）标准，如 JESD47，是半导体行业通用的产品鉴定标准，主要服务于商业和工业应用。它的目标是证明产品在“正常”使用条件下具有“可接受”的可靠性。 而AEC-Q100（Automotive Electronics Council-Q100）则专为汽车应用而生。汽车电子面临着极端的温度循环、湿度、振动以及长达15年的生命周期要求。因此，AEC-Q100的核心哲学是：基于失效机制的验证（Failure Mechanism Based Stress Test），并追求零缺陷（Zero Defect）。  2. 测试项目与方法的关联性：继承与超越 AEC-Q100 的测试项目（如 HTOL、TC、HAST）大量引用了JEDEC的JESD22系列标准作为测试方法的基础。例如： o 高温工作寿命 (HTOL)：AEC-Q100引用JESD22-A108。 o 温度循环 (TC)：AEC-Q100引用JESD22-A104。 o 高加速温湿偏压 (HAST)：AEC-Q100引用JESD22-A110。 超越之处在于： o 测试条件（Stress Level）：AEC-Q100要求更高的测试温度（如HTOL达到150°C或更高）和更宽的温度循环范围（如Grade 0要求-40°C~150°C的循环）。 o 样本量（Sample Size）：AEC-Q100要求更高的样本量（77vs25），以达到更高的统计置信度。 o 早期寿命失效率（ELFR）：AEC-Q100强制要求进行ELFR测试，以确保产品在早期使用阶段的可靠性，这是JEDEC标准中通常不强制要求的。 3. 可靠性测试的底层逻辑：失效模型与等效寿命 可靠性测试的底层逻辑是基于JEP122H（JEDEC Publication 122H）中定义的失效物理学模型。详见笔者翻译的中文版半导体器件的失效机理和模型（汇总合辑） 这些模型通过加速因子（AF）将实验室的短期测试时间转化为长期的市场使用寿命。 以下是三大核心加速模型： 3.1 Arrhenius 模型（温度加速） 该模型用于描述由热激活引起的失效机制（如HTOL），是计算等效寿命最常用的模型。 AF = exp[ (Ea / k) * ( (1 / T_use) - (1 / T_stress) ) ] 参数说明： AF：加速因子。 Ea：失效机制的激活能（Activation Energy），单位eV。 k：玻尔兹曼常数，约 8.617*10-5eV/K。 T_use：使用温度（单位：开尔文K）。 T_stress：测试温度（单位：开尔文K）。 3.2 Peck 模型（温湿度加速） 该模型用于描述由湿气和温度共同作用引起的失效机制（如 HAST/THB）。 AF = (RH_stress / RH_use)n * exp[ (Ea / k) * ( (1 / T_use) - (1 / T_stress) ) ] 参数说明： RH_stress / RH_use：测试/使用环境的相对湿度。 n：湿度加速因子（通常取2.5至4）。 其他参数同Arrhenius模型。 3.3 Coffin-Manson 模型（热机械疲劳加速） 该模型用于描述由温度循环引起的机械疲劳失效（如 TC）。 AF = ( (Delta T_stress) / (Delta T_use) )m * ( f_stress / f_use )p 参数说明： Delta T_stress / Delta T_use：测试/使用环境的温差范围。 f_stress / f_use：测试/使用环境的循环频率。 m：温差加速指数（通常取1.8至3.0）。 p：频率加速指数（通常取0.33至0.5）。 4. 抽样样本量的底层逻辑：统计学保障 车规之所以要求77个样本，其底层逻辑是基于LTPD（Lot Tolerance Percent Defective，批次允许的不良率） 抽样计划的统计学原理。 目标： 在90%的统计置信度（CL=90%）下，证明批次的不良率p小于某个限值。 对于零失效的抽样方案，样本量n、不良率p和置信度CL满足以下关系： CL = 1 - (1-p)n 当n=77且CL=90%时，可推导出p≈3.02%。 结论：77个样本的意义在于，如果测试结果为零失效，则有90%的把握断定该批次产品的潜在不良率低于3.02%。 而AEC-Q100要求3个批次77个样本（总计231个） 的方案，在总计零失效的情况下，可以将LTPD目标进一步提高到1%左右。这种对统计置信度和低不良率的追求，正是车规对质量一致性的最高保障。 总结 车规AEC-Q100与工规JEDEC的差异，是风险容忍度和环境适应性的差异。AEC-Q100在JEDEC的测试方法基础上，通过提高应力、增加样本量、强制零缺陷判定以及引入ELFR等特定测试，构建了一套更严苛、更全面的质量体系，以确保半导体器件在汽车这一高风险应用场景下的长期可靠性和零缺陷目标。 |
