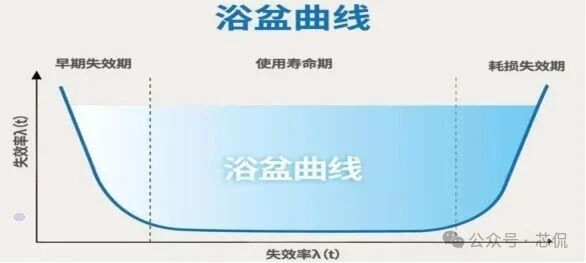

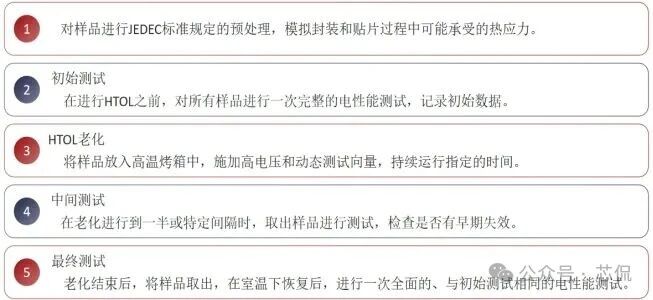

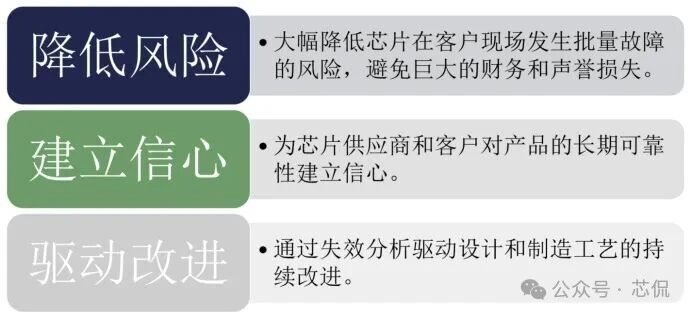

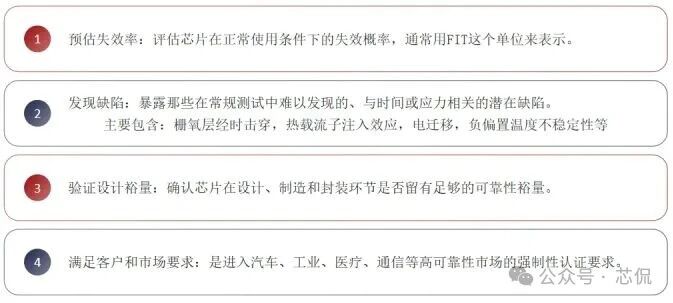

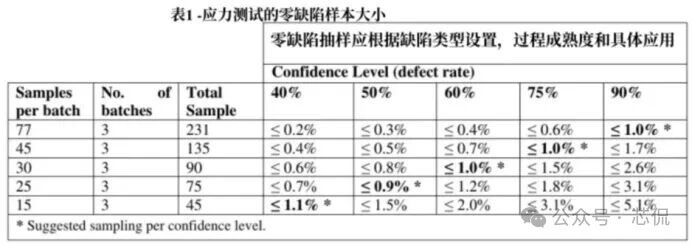

 一. HTOL的概念HTOL的英文全称为High Temperature Operation Life ,可以理解为芯片的“加速老化实验”。通过模拟芯片在几年甚至十几年（涵盖下图中早期失效期与使用寿命期）正常使用下可能出现的故障，在几周内完成评估。  核心目的：在短时间内，通过施加远高于正常使用条件的电应力和热应力，来加速芯片的失效机制，从而评估芯片在预期使用寿命内的可靠性。 HTOL是芯片可靠性测试中至关重要的一环，直接关系到产品的长期质量和使用寿命。 二. HTOL的主要目标  三. HTOL测试方案的核心要素与流程 HTOL验证方案需要明确以下几个关键参数： 1. 测试条件 温度：通常在125°C ~ 150°C之间。高温是加速化学反应（如栅氧退化）和扩散过程（如电迁移）的最主要因素。 电压：施加高于额定工作电压的电压，通常为1.1 ~ 1.2倍。高电压能加速与电场相关的失效机制。 动态信号：需要为芯片提供时钟信号并让其“动起来”，即执行特定的测试程序。这确保了芯片内部大部分电路都处于开关状态，模拟真实工作场景，应力才能有效施加。 测试方案：根据产品的特性，定义HTOL的硬件形态， 如 DFT部分中的SCAN与MBIST，产品的功能部分。需要把对应的激励输入，通过PCB或者导线引出到HTOL测试机中。 测试时间：常见1000小时。通常在168小时、500小时后进行测试确认芯片的状态是否正常 。 2. 样品选择与数量 样品数量：样本量基于统计学的置信度要求。 其他的样本数量对应关系如下表：  根据零失效的抽样理论，常见的样本量： 77颗样品，0失效：可推导出在60%置信水平下。一个性价比最高的行业惯例 231颗样品，0失效：可推导出在60%置信水平下。 汽车电子等高标准领域通常要求更严格的FIT目标，需要更大的样本量。 样品来源：必须是从量产批次中随机抽取的、已经通过所有常规测试的合格芯片。不能使用工程样品。 3. 测试流程  失效分析：对比初始和最终的测试数据。任何参数漂移超出规格或功能失效的芯片都被判为失效。对失效芯片进行细致的物理失效分析，定位根本原因（是设计问题、工艺缺陷还是材料问题）。 四.HTOL是否通过的判断标准与结果解读 通过的标准：最常用的标准是“零失效”。即在计划的样本量和测试时间下，不允许出现任何失效。只要有一颗芯片失效，整个HTOL批次就可能被判为不通过。 结果解读： 零失效：测试通过，表明芯片在当前测试条件下具有高可靠性。可以根据测试条件（温度、电压）通过“阿伦尼乌斯模型”等加速模型，推算出在正常使用条件下的预期失效率。 阿伦尼乌斯模型对应计算： Ea：失效机制的活化能（Activation Energy），单位eV。对于常见电迁移问题，Ea通常取0.7eV；对于栅氧击穿，可能取0.3-0.5eV。这个值的选取对结果影响巨大。 k：玻尔兹曼常数 (8.617 × 10⁻⁵ eV/K) T_use：实际使用温度（单位开尔文K，例如：55°C = 328K） T_stress：HTOL应力温度（单位开尔文K，例如：125°C = 398K） 加速因子 (Acceleration Factor, AF) 计算公式为： AF = exp[ (Ea/k) * (1/T_use - 1/T_stress) ] 举例：Ea=0.7eV, T_use=55°C, T_stress=125°C，计算出的AF约为78.6。这意味着在125°C下测试1小时，相当于在55°C下使用78.6小时。 有失效：测试不通过。必须进行失效分析，找到根本原因。可能原因是设计缺陷、制造工艺波动、原材料问题等。解决问题后，需要重新进行HTOL验证。 五. HTOL在整体可靠性测试中的位置 HTOL是可靠性测试的“终极大考”，但它不是孤立的。它通常与其他测试结合，形成一个完整的评估体系： 早期寿命失效率测试：评估浴盆曲线的早期失效阶段（初始故障期）。 静电放电测试：评估芯片抗静电能力。 闩锁效应测试：评估芯片抗闩锁能力。 偏压高温测试：评估稳定性。 HTOL方案是芯片产品化过程中不可或缺的质量闸口。一个严谨的HTOL方案能够：  因此，对于任何面向严肃应用的芯片产品，投入资源制定并执行严格的HTOL方案都是芯片一项必备的实验要求。 |
