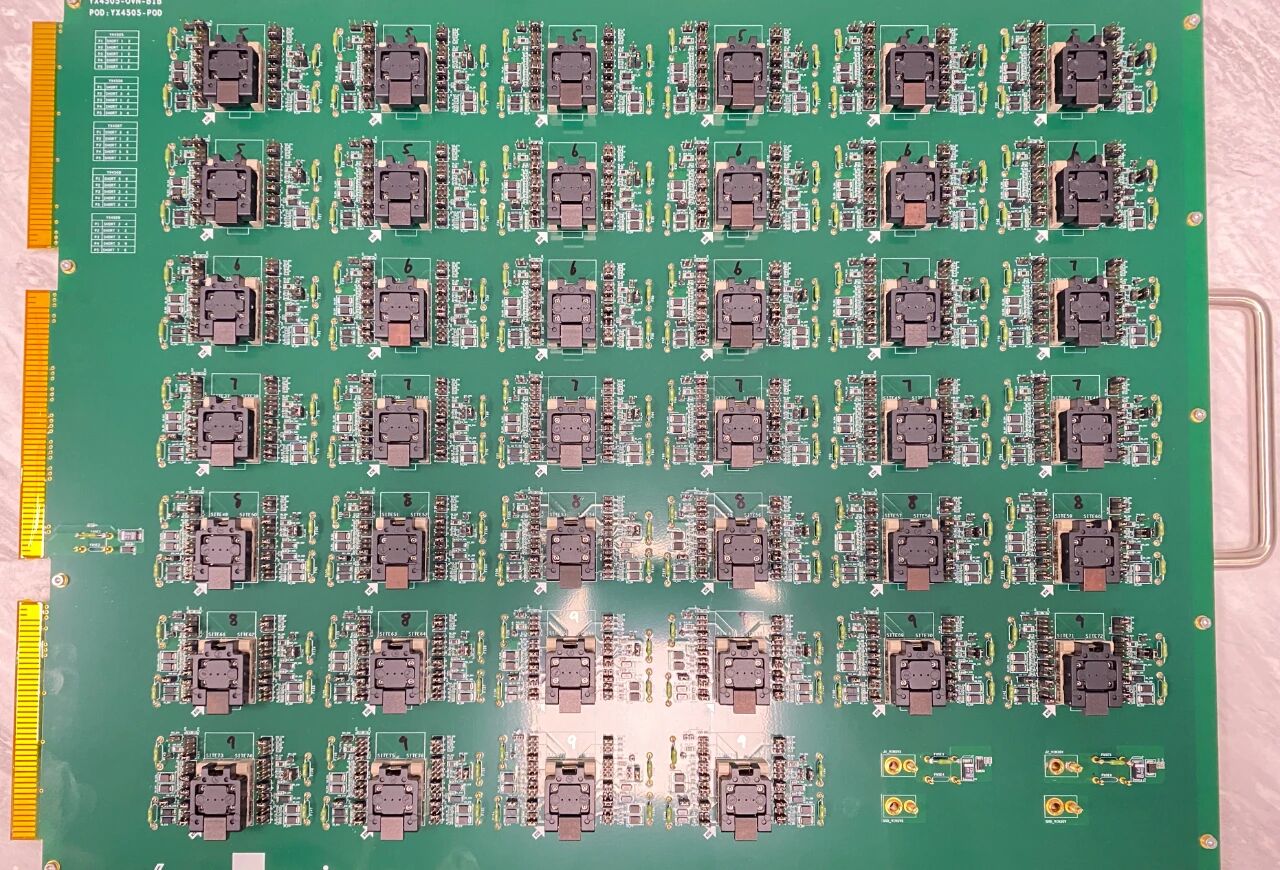

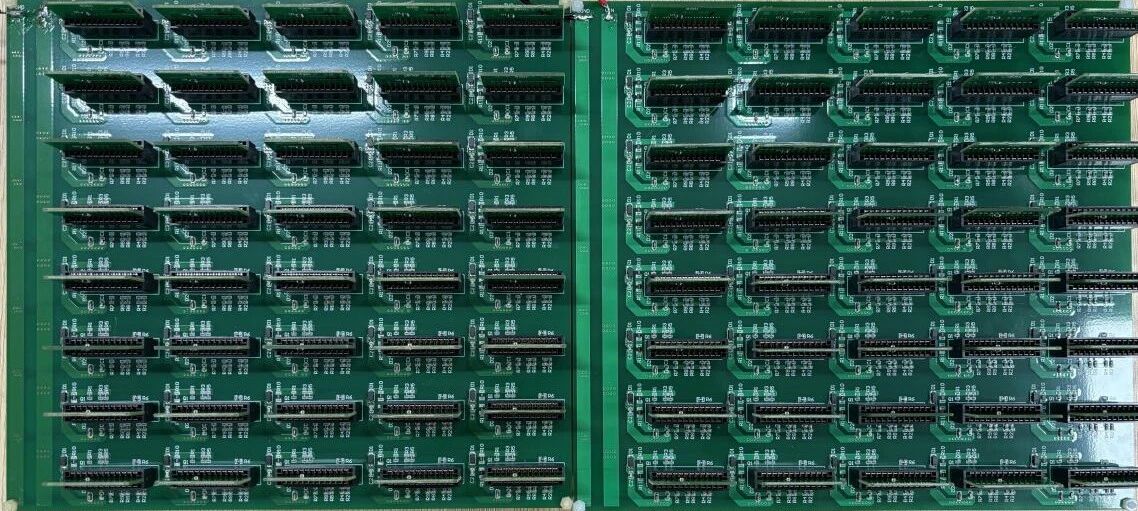

 在指甲盖大小的芯片上，承载着数亿晶体管的精密“城市”—这是半导体技术的奇迹，也是现代科技的核心命脉。从智能手机到自动驾驶，从人工智能到航空航天，芯片的可靠性直接决定了这些技术的边界。然而，如何确保一颗芯片能稳定运行十年甚至更久？答案藏在半导体制造的“终极大考”中：HTOL（高温工作寿命测试）。HTOL是什么？HTOL（High Temperature Operating Life，高温工作寿命测试）是评估芯片长期可靠性的核心测试方法。它通过模拟芯片在高温、高压等极端环境下的持续工作状态，加速潜在缺陷的暴露，预测芯片在正常使用条件下的寿命和稳定性。 测试条件： 温度：通常设置为125℃（最高不超过芯片极限温度），部分车规级芯片需达到150℃（如AEC-Q100 Grade 0标准）。 电压：采用最大工作电压或更高电压加速老化。 时间：标准测试周期为1000小时，期间需在168小时、500小时等节点进行功能回测。 芯片老化测试，为什么如此重要？ 芯片制造过程中可能存在的微小缺陷（如材料污染、设计漏洞）在常规测试中难以发现，但这些缺陷会在长期使用中逐渐显现，导致设备故障。HTOL通过以下作用保障可靠性： 筛选早期失效：HTOL在125℃以上高温和超压条件下模拟芯片长期运行，可快速暴露制造缺陷和设计漏洞，显著降低客户端早期失效风险。 评估寿命：HTOL将数千小时测试等效为实际使用数年甚至数十年的寿命，计算芯片的平均无故障时间（MTTF）和失效率（FIT），为产品质保提供数据支撑。 优化设计：通过失效分析改进芯片设计和生产工艺，提升良率。 HTOL测试全流程 步骤1：样品准备 从三个不同生产批次中各抽取至少77颗芯片（AEC-Q100标准要求）。 老化前需进行ATE（自动测试设备）全功能检测并记录初始参数。 步骤2：老化板设计 结构选择： 子母板：适用于引脚少、封装小的芯片（如WLCSP），成本低且便于复用。 Socket插座：适合高引脚数或大功耗芯片，需定制母板，成本较高但测试便捷。 外围器件：选用耐高温、高耐压元件、以及保险丝（防短路）。 步骤3：测试执行与监控 · 实时监测电压、电流、温度及关键参数（如寄存器数据、信号频率）。 避免高温下直接断电，需降温至40℃以下操作，以及防过冲损坏芯片。 步骤4：失效分析与改进 老化后再次进行ATE测试，对比参数漂移（如漏电流、阈值电压变化）。 若发现失效，需通过电镜、IV曲线分析、EMMI以及FA失效分析等各种芯片分析手段定位原因，优化芯片设计后再进行重新测试。 关于元芯半导体HTOL 杭州元芯半导体科技有限公司作为专注于高性能模拟芯片和第三代半导体解决方案的企业，高度重视产品质量管控。在产品开发过程中，公司建立了规范的HTOL测试流程，以验证芯片在高温环境下的长期可靠性。 在测试方案设计方面，根据产品特性采用不同的测试方案。对于部分产品采用子母板结构，而其他产品则选用Socket方案，力求在保证测试质量的同时兼顾成本效益，并且实现老化与ATE回测的无缝衔接。在测试过程中，对芯片的电性参数和温度数据进行实时监测，确保测试数据的准确性。 对于HTOL测试中出现异常的芯片，会通过多种手段进行深入分析，并将分析结果反馈给设计团队，持续优化产品性能。同时，公司也在积极探索更高效的测试方法，比如通过优化测试条件来缩短测试周期。 凭借硅谷顶尖团队15年以上的芯片设计经验，元芯目前已实现多款电源管理芯片的量产，所有量产产品均已通过1000小时、125℃标准的HTOL测试，这些测试结果和数据深度支撑了光伏储能、电动汽车等关键领域的产品迭代。未来，元芯将持续为国产芯片自主化战略筑牢质量防线。 元芯半导体部分老化板展示    |
