常见IGBT功率模块可靠性测试项目及测试方法

时间:2022-05-17 19:14来源:www.ictest8.com 作者:ictest8 点击:
IGBT功率模块的可靠性,是指器件在一定时间内、一定条件下无故障的运行的能力,是功率模块最重要的品质特性之一。 要满足现代技术和生产的需要,获得更高的经济效益,必须使用高可靠性的产品,这样设计的产品才具有更高的市场竞争力。 那么如何才能实现高的可靠性呢?在设计阶段可以考虑下述因素:
1、封装材料的选取,比如芯片技术、焊接材料、外壳封装材料、芯片钝化层的材料;
2、封装连接工艺的采用,比如焊接工艺、烧结工艺、键合线的几何形状、弹簧连接;
3、芯片的布局,比如实现更好的均流,降低电磁干扰的影响。
在设计阶段对产品进行可靠性测试显得尤为重要。
常见的可靠性测试项目参考如下:
HTRB,高温反偏测试
HTGB,高温门极反偏测试
H3TRB,高温高湿反偏测试
HTS,高温存储测试
LTS,低温存储测试
TC,热循环测试
PC,功率循环测试
Vibration,振动测试
Mechanical shock ,机械冲击测试
在整个测试过程中,必须对测试前、测试中、测试后的器件参数进行测量和对比。对IGBT而言,当测试参数出现以下变化时,就可认为出现失效:
IGBT模块参数 失效判定依据
饱和压降VCEsat 超过初始值的20%
门极开通电压VGE(th) 超出上限值或下限值*
门极漏电流IGES IGES大于上限值*
集电极-发射极漏电流ICES ICES大于上限值*
结-壳热阻Rth(j-c) 超过初始值的20%
绝缘电压Visol 超过指定的限制*
*号值参考规格书。
HTRB 高温反偏测试
高温反偏测试主要用于验证长期稳定情况下芯片的漏电流,考验对象是IGBT边缘结构和钝化层的弱点或退化效应。
测试标准:IEC 60747-9
测试条件为:1000个小时,95% VCE(max),125℃<Tc< 145 ℃
测试原理图如下:
在测试中,需持续监测门极的漏电流和门极开通电压,若这两项参数超出指定规格,则模块将不能通过此项测试。
HTGB 高温门极反偏测试
高温门极反偏测试主要用于验证栅极漏电流的稳定性,考验对象是IGBT栅极氧化层。
测试标准:IEC 60747-9
测试条件为:1000个小时,VGE=±20V(+/-方向都需测试,各一半测试样品),Tj=Tj(max)
测试原理图如下:
在测试中,需持续监测门极的漏电流和门极开通电压,若这两项参数超出指定规格,则模块将不能通过此项测试。
H3TRB 高温高湿反偏测试
高温高湿反偏测试,也就是双85测试,主要用于测试湿度对功率器件长期特性的影响。
测试标准:IEC 60068-2-67
测试条件为:1000个小时,环境温度85℃,相对湿度85%,VCE=80V
测试原理图如下:
在这一项测试中,施加的电场主要用于半导体表面离子积累和极性分子的驱动力,但是为了避免测试过程中漏电流产生的温升降低相对湿度,所以对于IGBT器件,一般选用80V做为测试电压,这样能将芯片的自加热温度控制在2℃以内。 最近的应用经验表明,许多现场失效与湿度有着不可分割的关系,因此引入了高压高温高湿反偏测试的讨论,即HV-H3TRB测试。随着IGBT芯片的技术更新,漏电流变的更低,对于阻断电压为1200V或更高的器件,测试电压可调整为阻断电压的80%。这样,可保证功率模块在高湿度应用情况下具有更高的可靠性。
HTS 高温存储测试 LTS 低温存储测试
高温存储测试和低温存储测试主要用于验证模块的整体结构和材料的完整性,并确保与底板的绝缘性。比如塑料外壳、硅胶、芯片钝化材料、DCB中的陶瓷,橡胶材料等等。
测试标准:高温 IEC 60068-2-2 低温 IEC 60068-2-1
测试条件为:高温 1000个小时,环境温度:125℃;低温 1000个小时,环境温度:-40℃
测试原理图如下:
测试前后需对比模块的静态性能参数,特别是绝缘性能,还有需要检查模块外观是否发生裂纹等变化。
TC 热循环测试

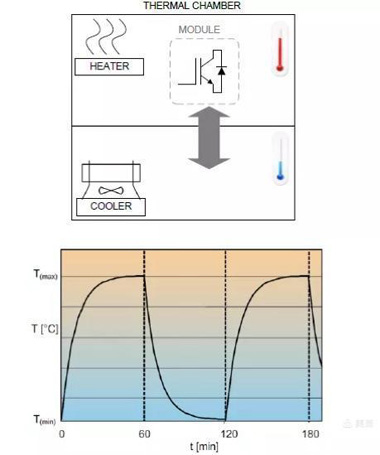

热循环测试主要是模拟外界温度变化对功率模块的影响。样品在冷却室和加热室之间周期性地上下移动。试验器件是被动地冷却和加热,为了确保每一层材料达到热的平衡,循环时间相对较长。在测试过程中无需施加电压或电流。
测试标准:IEC 60068-2-14
测试条件为:最低存储温度:-40℃,最高存储温度125℃,共100个循环 测试原理图如下:
此项测试主要是验证模块的整体结构和材料,特别是芯片与DCB、DCB与基板之间的连接。由于每一种材料的热膨胀系数不一样(CTE),因此在这项测试中,较大面积的焊料层会受到最大的应力。实验前后需对比电气参数,特别是Rth(j-c),也可使用超声波扫描显微镜(SAM)对比评估焊料层的分层情况。
PC 功率循环测试
对比温度循环,在功率循环中,测试样品通过流过半导体的电流进行主动加热至最高目标温度,然后关断电流,样品主动冷却到最低温度。循环时间相对较短,大约为几秒钟。此项测试的焦点主要是验证键合线与芯片,芯片到DCB之间连接的老化。在热膨胀的过程中,由于芯片温度最高,因此与芯片相连的键合线和与DCB相连的焊接层受力最大。
测试标准:IEC 60749-34
测试条件为:ΔTj=100K,共20000个循环
测试原理图如下:
在测试中,需持续监测IGBT芯片的饱和压降和温度。标准功率模块中,键合线脱离和焊料疲劳是主要的失效机理,对于使用了先进烧结技术的模块,主要失效为键合线脱离。主要表现为IGBT芯片的饱和压降升高。同时也可使用超声波扫描显微镜(SAM)对比评估焊料层的疲劳情况。
Vibration 振动测试 Mechanical shock 机械冲击测试
这两项测试都是用来验证机械结构的整体性和电气连接的稳定性。二者之间的区别在于,振动测试模拟的是运输、现场运行中的机械应力,所以对应测试的振动加速度较小,为5g,测试时间相对较长,X、Y、Z三个方向各振2个小时;而机械冲击测试模拟的是模块受到一个突然的较大的冲击,所以对应的振动加速度较大,为30g,测试时间相对较短,每个方向各振3次。
测试标准:振动 IEC 60068-2-6 机械冲击 IEC 60068-2-27
在试验过程中,需对所有电气连接的位置进行监测,同时试验前后对模块的外观和电气参数进行对比。
