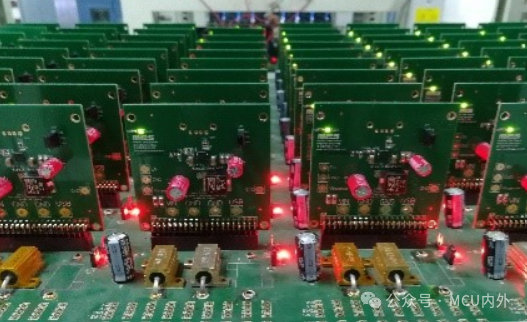

 HTOL（High Temperature Operating Life，高温工作寿命）试验后的MTTF（Mean Time To Failure，平均失效前时间）数值是评估芯片长期可靠性的关键指标。正确判读它至关重要。 一、 核心概念：MTTF 和 FIT在判读之前，必须理解两个关联概念：1. MTTF (Mean Time To Failure)：顾名思义，是“平均失效前时间”。它仅对不可修复的元件（如芯片）有意义。它代表一批样品从开始工作到发生失效的平均时间。单位通常是小时 (Hours)。 重要提示：MTTF 不是寿命保证。它不是指“芯片保证能工作这么久”，而是统计上的平均值。在指数分布假设下，约有63%的样品会在MTTF时间点之前失效。 2.FIT (Failures in Time)：更常用的单位，指每十亿（10⁹）器件小时的失效次数。 换算关系：MTTF = 10⁹ / FIT 或 FIT = 10⁹ / MTTF 例子：如果MTTF为10⁹小时，则FIT率为1。这意味着平均每10亿个小时发生一次失效。 二、 HTOL如何得到MTTF/FIT？HTOL试验本身并不直接测量出MTTF数值。它是通过加速老化模型来推算出来的。这个过程是判读MTTF值的基础：1. 试验加速：将芯片置于比正常使用条件严苛得多的环境下（如更高温度、更高电压、更高负载），以加速其失效过程。常见的条件是125°C, 1.2V Vcore（具体条件由产品规格决定）。 2. 收集失效数据：在设定的时间点（如24h, 48h, 96h, 168h, 500h, 1000h）测试芯片功能。记录下任何失效发生的时间。通常，HTOL试验要求零失效才能通过。 3. 使用加速模型（关键步骤）：利用物理模型将加速条件下的时间推算到实际使用条件的时间。最常用的模型是阿伦尼斯模型 (Arrhenius Model)，它描述了温度对化学反应速率（即老化速率）的影响。 1. Ea：失效机制的活化能（Activation Energy），单位eV。对于常见电迁移问题，Ea通常取0.7eV；对于栅氧击穿，可能取0.3-0.5eV。这个值的选取对结果影响巨大。 k：玻尔兹曼常数 (8.617 × 10⁻⁵ eV/K) T_use：实际使用温度（单位开尔文K，例如：55°C = 328K） T_stress：HTOL应力温度（单位开尔文K，例如：125°C = 398K） 加速因子 (Acceleration Factor, AF) 计算公式为： AF = exp[ (Ea/k) * (1/T_use - 1/T_stress) ] 举例：Ea=0.7eV, T_use=55°C, T_stress=125°C，计算出的AF约为260。这意味着在125°C下测试1小时，相当于在55°C下使用260小时。 计算MTTF/FIT（零失效情况）： N：HTOL试验的样品数量 t：HTOL试验的总时间（小时） χ²(α, 2)：自由度为2，置信水平为α的卡方值（对于60%置信度，χ² ≈ 1.83；对于90%置信度，χ² ≈ 4.61） α：风险率，1 - 置信度 由于HTOL试验通常要求零失效，无法直接计算平均值。因此，采用置信区间估计的方法。 使用卡方分布 (Chi-Square Distribution) 公式来估算在特定置信水平（通常为60%或90%）下的MTTF下限。 最常用的公式：MTTF = (2 * AF * N * t) / χ²(α, 2) 简化理解：试验样品数量(N)越多，测试时间(t)越长，加速因子(AF)越大，计算得到的MTTF就越高（FIT率越低），你的信心就越足。 三、 如何判读MTTF数值？—— 工程师的检查清单当你看到一个MTTF或FIT报告时，应遵循以下步骤进行判读：1. 检查是否通过零失效标准： 首要任务是确认HTOL试验本身是否成功。行业惯例通常是：一定数量的样品（如77颗）在指定条件下（如125°C, 1.1V, 1000小时）零失效。这是最基本的要求。如果试验本身有失效，MTTF计算就失去了意义，需要先进行失效分析。 审视计算前提假设： 活化能 (Ea)：报告使用了哪个Ea值？0.7eV是常用值，但是否适用于你产品的所有潜在失效机制？这个假设对结果影响最大。 使用温度 (T_use)：报告假设的用户场景温度是多少？是55°C、70°C还是105°C（如汽车发动机舱）？T_use设得越高，加速因子AF越小，推算出的MTTF就越短（FIT越高）。这个假设必须符合产品定义的市场。 置信水平 (Confidence Level)：报告使用的是60%还是90%置信度？90%置信度计算出的MTTF会比60%置信度的数值小（更保守）。客户通常会要求90%置信度。 样品数量 (N) 和测试时间 (t)：N和t的乘积（器件小时数）直接决定了数据的可信度。1000颗芯片测1000小时，远比100颗芯片测1000小时更有说服力。 将MTTF/FIT与需求标准对比： 消费级 (Consumer)：通常要求FIT < 100-1000 FIT（即MTTF > 1-10百万小时）。这通常比较容易满足。 汽车级 (Automotive)：要求极高，尤其是用于动力总成和安全系统的芯片。AEC-Q100要求通常为FIT < 1 FIT（即MTTF > 10亿小时）甚至更低。这是黄金标准。 企业级/数据中心 (Enterprise)：介于两者之间，但要求也很高，因为服务器停机成本巨大。 不同的应用领域有截然不同的可靠性标准： 直接判断计算出的FIT率是否满足了客户规格书或行业标准的要求。 理解其统计意义，而非字面意义： 再次强调，MTTF = 10亿小时并不代表每个芯片都能用10亿小时。它是一个表征失效率的指标。 它的实际意义是：当FIT=1时，意味着如果你有100万个芯片同时工作，平均每1000个小时（大约41天）可能会看到一次失效。或者，如果你有1万个芯片在工作，平均每10万小时（超过11年）可能会看到一次失效。 四、 举例说明报告显示：MTTF = 1.2e9 hours @ 55°C use temperature, 90% confidence 你的判读： “HTOL试验肯定是零失效通过了。” “他们使用了90%置信度，这是一个相对保守的统计选择，结果可信度较高。” “他们假设用户环境温度是55°C，这对于大多数消费电子和工业产品是合理的。” “换算成FIT率：FIT = 10⁹ / 1.2e9 ≈ 0.83 FIT。这个数值远低于消费级要求的100 FIT，也满足了最严格的汽车级（<1 FIT）要求。因此，这份可靠性报告非常出色，表明芯片具有极高的长期可靠性。” 总结判读HTOL后的MTTF值，绝不能只看数字本身。你必须：确认HTOL试验零失效。 审视其背后的计算模型和假设（Ea, T_use, 置信度）。 对比行业或客户的可靠性标准（FIT目标）。 理解其统计意义，避免产生误解。 一个看似巨大的MTTF数字，如果是基于过于乐观的假设得出的，其实际价值会大打折扣。反之，一个基于保守假设计算出的、符合标准的MTTF值，才是芯片高可靠性的有力证明。 |
