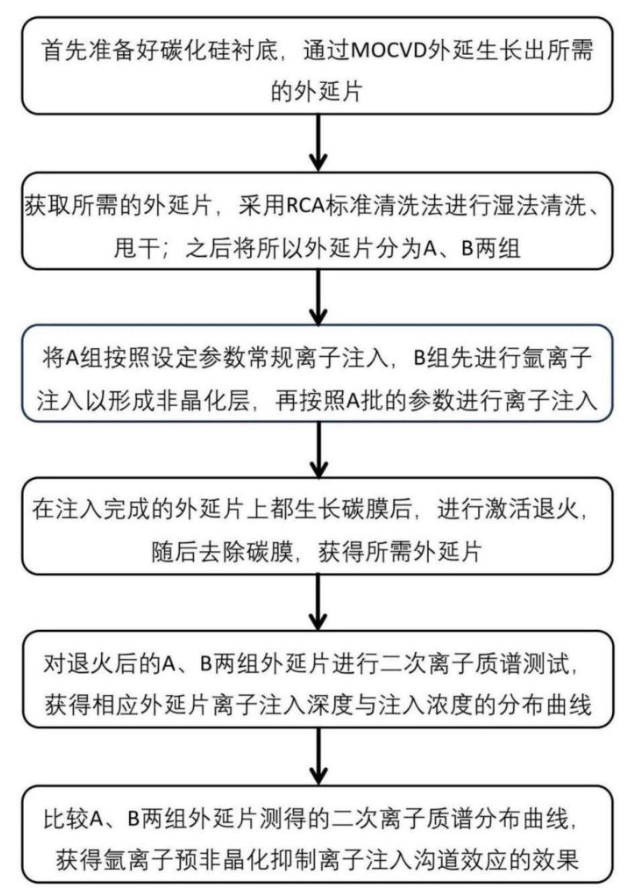

 在半导体制造工艺不断向更小节点推进的今天，预非晶化注入（Pre-Amorphization Implant，PAI）已成为不可或缺的关键技术之一。PAI工艺的基本原理与作用机制 预非晶化注入（PAI）是半导体制造中的一项重要工艺技术，其核心目的是通过高能离子轰击硅衬底表面，破坏晶格的有序排列，形成一层非晶化区域。这一步骤通常在源/漏极离子注入之前进行，能够有效解决传统掺杂工艺中遇到的多个技术难题。从物理机制来看，当高能离子（如Ge⁺、Si⁺或Xe⁺）以特定能量和剂量注入硅晶体时，会与硅原子发生碰撞，导致晶格原子位移，最终在注入区域形成短程有序而长程无序的非晶态结构。 PAI工艺最直接的作用是抑制离子注入过程中的沟道效应。在晶体硅中，当掺杂离子沿特定晶向注入时，由于晶格通道的存在，离子可以穿透很深而不发生大量碰撞，导致掺杂分布出现"拖尾"现象，这被称为沟道效应。通过PAI形成的非晶层破坏了晶格的周期性结构，使后续的掺杂离子在注入时经历更多的随机散射，从而获得更精确可控的掺杂分布。实验数据表明，采用PAI工艺后，掺杂离子的分布峰值浓度位置误差可控制在5nm以内，远优于传统工艺的15-20nm偏差。 除了抑制沟道效应外，PAI工艺还能显著改善后续金属硅化物的形成质量。在半导体器件中，金属硅化物（如NiSi、CoSi₂等）用于降低接触电阻，而非晶硅相比晶体硅具有更高的金属扩散速率和更均匀的反应特性。通过PAI形成的非晶层可以使金属硅化物形成更均匀的界面和更低的接触电阻。研究显示，采用PAI工艺后，接触电阻可降低30%-50%，这对于20nm以下节点的器件性能提升至关重要。 PAI工艺的技术实现与关键参数 在实际半导体制造中，PAI工艺的实施涉及多个关键参数的精确控制，这些参数共同决定了非晶化层的质量和后续工艺效果。  离子种类选择是首要考虑因素，常用的PAI离子包括Ge⁺、Si⁺、Xe⁺和Ar⁺等，不同离子由于质量差异会产生不同的非晶化效果。其中，Ge离子由于原子质量较大，能够在较低能量下实现有效的非晶化，同时产生的晶格损伤相对较小，因此成为28nm及以上节点的首选；而对于更先进的工艺节点，Si离子因其更浅的注入深度和更可控的损伤分布而受到青睐。 注入能量和剂量是影响非晶化层深度的直接因素。典型的PAI工艺参数范围为：Ge离子能量30-50keV，剂量1×10¹⁴-5×10¹⁴ atoms/cm²；Si离子能量3-10keV，剂量1×10¹⁴-3×10¹⁵ atoms/cm²。能量决定了离子的穿透深度，而剂量则影响非晶化程度，二者需要协同优化。过高的能量会导致非晶化层过深，增加后续退火修复的难度；而过高的剂量则可能引入过多缺陷，影响器件可靠性。现代半导体厂通常采用工艺仿真软件（如TRIM）预先模拟注入剖面，再通过实验验证调整。 注入角度控制是PAI工艺中的另一关键技术点。传统垂直注入容易导致沟道效应重现，因此现代工艺多采用倾斜注入（7°-30°）结合晶圆旋转的方式，确保非晶化均匀性。然而，对于4H-SiC等特殊衬底，由于其本身存在3°-4°的偏轴角，注入角度的选择更为复杂，需要特别考虑晶格对称性。 此外，注入过程中的温度控制也极为关键，高温会导致动态退火效应，部分修复非晶化损伤，因此PAI通常在室温或低温下进行。 PAI在半导体制造中的典型应用 在当代半导体制造流程中，PAI工艺已深度集成到多个关键模块。 金属硅化物形成是PAI最经典的应用场景。随着器件尺寸缩小至20nm以下，传统的硅化物工艺面临严峻挑战：晶体硅表面的不均匀性导致硅化物/硅界面粗糙，接触电阻急剧增加。通过PAI工艺在硅表面形成非晶层，金属原子（如Ni、Co）能够更均匀地扩散并与硅反应，形成界面平滑、电阻率低的硅化物。特别值得注意的是，一些先进工艺通过PAI形成了具有弯曲剖面的硅化物下轮廓，这种三维结构相比传统平面界面可增加30%以上的有效接触面积，显著降低寄生电阻。 在超浅结形成方面，PAI工艺同样功不可没。对于28nm及以下技术节点，源/漏扩展区的结深需要控制在10nm以内，这对掺杂工艺提出了极高要求。PAI通过形成非晶停止层，有效抑制了掺杂离子的沟道效应，使硼、磷等轻元素也能实现超浅注入。后续的低温退火过程中，非晶层以底部的单晶硅为种子进行固相外延再生长，既能精确控制结深，又能实现高达90%以上的掺杂激活率。这种SPER（固相外延再生长）技术与PAI的结合，已成为现代CMOS工艺中形成超浅结的标准方法。 三维器件结构的兴起为PAI工艺带来了新的应用场景。在FinFET和GAA（全环绕栅极）等立体结构中，传统的垂直注入难以实现均匀的非晶化效果。针对这一挑战，半导体工程师开发了多角度旋转注入技术，通过调整离子注入角度和晶圆旋转速度，确保鳍片侧壁和顶部获得一致的非晶化效果。 在先进存储器件制造中，PAI技术同样发挥着关键作用。DRAM中的埋入式字线接触和3D NAND中的通道孔接触都面临着高深宽比结构的接触电阻挑战。通过PAI工艺，可以在这些结构的底部形成高质量的非晶硅层，进而获得均匀的硅化物接触。一些创新工艺还利用PAI调节硅化物的生长方向，抑制横向过度生长导致的桥接风险，这对于存储器件的高密度集成尤为重要。 |
