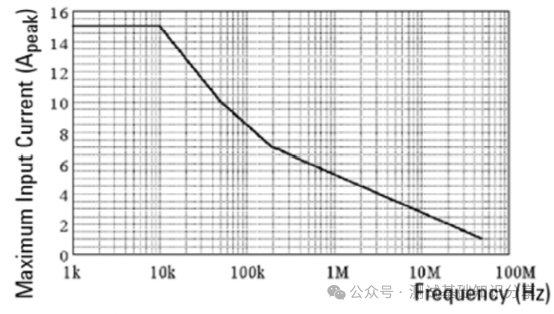

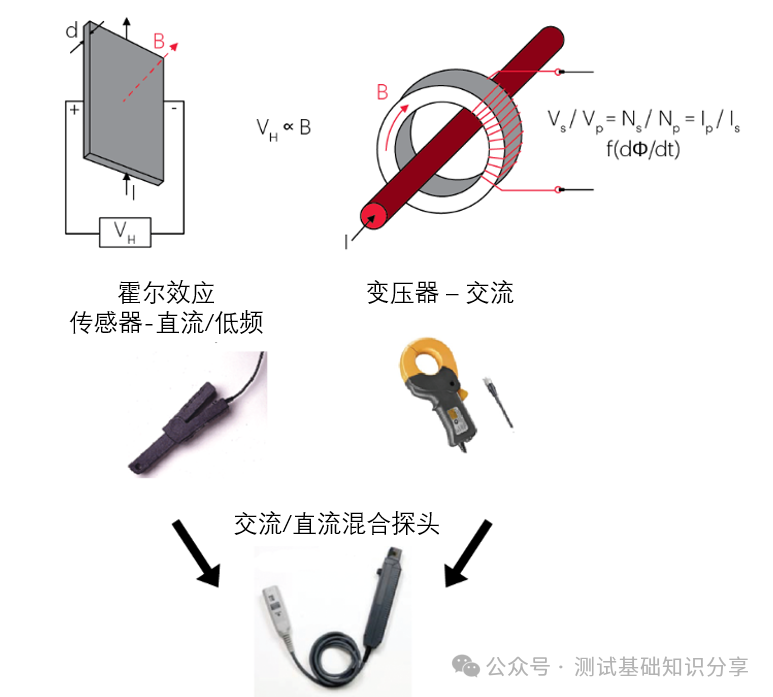

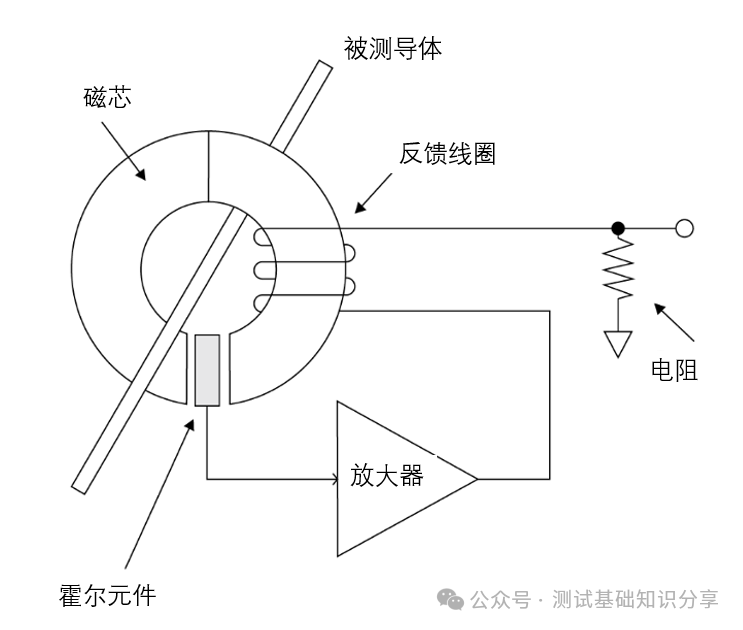

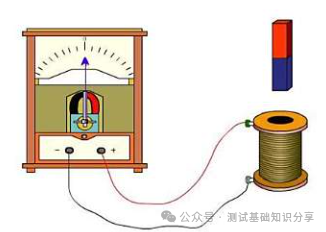

 你是否遇到过这样的惊险时刻：用电流探头测量开关电源的高频大电流时，探头突然发烫，甚至闻到一股焦糊味？或者明明探头标称能测15A，但频率一高，测出来的波形就严重失真、甚至被削顶？在电力电子测试中，电流探头是工程师的“眼睛”，但很多新手（甚至老手）都会忽略探头手册上那条至关重要的“降额曲线”。为什么磁芯电流探头会发热？磁芯材料经历了怎样的进化？我们该如何看懂降额曲线，避免烧毁昂贵的探头？ 本文将从磁芯的底层物理原理讲起，为你彻底揭开“磁芯电流探头”的秘密，并附上一份超全的探头选型与使用避坑指南（含去磁、调零、测小电流技巧），建议收藏后阅读！  磁芯材料的发展历程反映了电流探头技术的演进轨迹。最早期的探头使用硅钢片作为磁芯材料，虽然成本低廉，但磁导率低、高频损耗大，已逐渐被淘汰。铁氧体材料的出现标志着探头技术的重要突破，其高电阻率特性有效抑制了涡流损耗，使探头工作频率得以延伸至兆赫兹级别。 坡莫合金的应用将探头性能推向新的高度。这种镍铁合金具有极高的初始磁导率和低矫顽力，特别适合制作高精度直流探头。近年来，纳米晶和非晶态材料的兴起，为探头设计带来了革命性变化。这些材料通过特殊工艺形成微晶结构，同时具备高磁导率、高饱和磁通密度和优良的高频特性，成为现代高性能探头的首选材料。 磁芯参数如何决定电流探头性能？ 掌握磁导率、饱和磁通密度与损耗的平衡之道 磁芯的每个技术参数都与探头的最终性能表现紧密相关。磁导率直接决定了探头的灵敏度和低频响应能力。高磁导率磁芯能够有效增强磁场集中效应，使探头对微弱电流具有更高的检测能力。然而，磁导率并非越高越好，过高的磁导率往往伴随着较差的高频特性和温度稳定性。 饱和磁通密度是另一个关键参数，它决定了探头能够测量的最大电流值。当被测电流过大时，磁芯会进入饱和状态，导致磁导率急剧下降，测量结果严重失真。电力电子应用中经常需要测量大电流瞬态，这就要求磁芯具有较高的饱和磁通密度。现代硅钢材料在此方面表现优异，但其磁导率相对较低，设计时需要在两者之间寻求平衡。 磁芯损耗特性直接影响探头的高频性能。随着频率升高，磁滞损耗和涡流损耗会显著增加，导致磁芯发热和效率下降。高频探头通常选用电阻率高的铁氧体材料，并通过薄层叠片工艺减小涡流效应。此外，磁芯的居里温度决定了探头的工作温度上限，而温度稳定性则关系到探头在不同环境下的测量一致性。 磁芯电流探头的工作原理 磁芯在电流探头中扮演着磁场导引和能量转换的双重角色。根据法拉第电磁感应定律，当载流导体穿过磁芯中心时，其周围会产生环形磁场。磁芯凭借其高磁导率特性，将原本分散在空间中的磁力线有效集中并引导至感应线圈区域，从而实现磁场能量的高效转换。 这一过程的物理本质在于磁芯材料的微观结构。优质磁芯材料由大量微小的磁畴组成，在外加磁场作用下，这些磁畴会定向排列，形成强大的附加磁场。磁导率越高，意味着磁芯"传导"磁场的能力越强，探头灵敏度也就越高。现代高性能探头采用的纳米晶材料，其磁导率可达数万以上，能够检测到毫安级别的微弱电流。 磁芯电流探头可以测试直流和交流电流，测试直流和高频交流电流信号采用的方法是不同的。测量直流和低频交流采用霍尔传感器，而测量高频交流电流则采用电流互感器。交流电流在电流互感器的核心内产生磁场，然后在第二绕组电路中电流被引出，并被馈送至示波器内。如下图所示：  图 磁芯电流探头是一种混合的交流直流电流探头。它整合了霍尔效应传感器和测量交流直流电流的电流互感器。 另一种常用的技术是混合式交直流电流探头，它将用于测量直流和低频成分的霍尔效应传感器元件与用于测量交流的电流互感器集成在单个探头中。 混合交直流电流探头结构图如下：  图 大多数钳式电流探头采用的一种常用技术是混合式交直流电流探头，它将霍尔效应传感器和电流互感器集成在一起。 为什么磁芯电流探头降额？ 以是降额曲线为例，仅能在10K以下频率测试持续电流最大15Arms。  图 磁芯电流探头根据频率进行降额 导致磁芯电流探头降额的主要原因是在测量高频高幅度的电流时，示波器探头会自热，该热量甚至会导致探头融化损毁。 引起示波器探头自热的原因主要是两点： 1. 高频电流会产生交变磁场，磁场使导体上感应出涡流电流，频率越高，涡流电流越大。涡流电流会引起导体发热产生涡流损耗。 2. 测量高频电流时磁芯电流探头采用变压器方式进行测量。由于高频信号会在导体上产生趋肤效应，从而使导体电阻变大，引起导体发热。频率越高，趋肤现象越明显。 为了避免磁芯电流探头发热损坏，在使用时，要考虑待测电流的频率及其谐波成分和幅度之间的关系。 如果要测试较高频高幅度的电流信号，可使用罗氏线圈的电流探头。但该类探头无法测试直流电流信号。 如何选择磁芯电流探头？ 在实际工程应用中，磁芯电流探头的选择需要综合考虑多个因素。 对于电源完整性测试，需要关注探头的带宽和上升时间，通常选择高频特性优良的铁氧体磁芯。而在进行功率分析时，则更注重探头的线性度和精度，高磁导率的坡莫合金或纳米晶材料更为适合。 环境适应性也是选型的重要依据。工业现场可能存在强烈的机械振动和温度波动，这就要求磁芯具有足够的机械强度和温度稳定性。汽车电子测试需要探头能够在-40℃至+125℃的温度范围内正常工作，这对磁芯材料的温度特性提出了严苛要求。 磁芯作为电流探头的核心部件，其技术发展水平直接决定了探头的整体性能。从材料科学到结构设计，从制造工艺到测试方法，磁芯技术涉及多学科的交叉融合。 参考：什么是电磁感应现象？  电磁感应（Electromagnetic induction）又称磁电感应现象，指闭合电路的一部分导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫电磁感应现象。而闭合电路中由电磁感应现象产生的电流叫做感应电流。法拉第通过实验发现磁场变化时导体中会产生感应电动势，后被总结为法拉第电磁感应定律，其数学表达式为ε=-ΔΦ/Δt，负号方向由楞次定律解释 麦克斯韦方程组进一步系统阐述了电磁感应原理，揭示电场与磁场的相互作用关系 。 随着理论发展，电磁感应技术已应用于无线充电、电磁感应成像等领域，相关研究仍在持续拓展其应用边界。 示波器电流探头的使用问答 1. 仅测交流还是交直流时如何选择示波器探头？ 答： 这是选择探头时需要首先明确的问题。关键在于被测信号是否含有直流分量。 仅测交流探头： 基于变压器原理，只能测量交流电流。由于稳态直流电流无法在变压器绕组中感应出电压，纯交流探头无法测量直流或含有直流分量的交流信号。此类探头通常为无源探头，不需要供电。 交直流探头： 采用霍尔效应传感器与电流互感器相结合的混合技术。霍尔传感器检测直流和低频分量，而互感器处理交流分量。此类探头为有源探头，需要供电。如果你需要测量开关电源电流、汽车电子或任何带有直流偏置的信号，就必须选择交直流探头。 2. 为什么示波器探头会出现零点漂移或测量不准？（去磁与调零） 答： 这是最常见的操作问题。霍尔效应电流探头的磁芯在经历超载、强磁场暴露或长时间使用后，可能积累剩磁，导致直流偏置误差（磁芯饱和）。温度漂移也会导致零点漂移。 以下是示波器探头的标准校准流程： l预热： 通电后让探头预热至少 20 分钟，使内部元件稳定。 l去磁： 在探头钳口完全闭合且未夹住任何导体的情况下，按下"去磁（Degauss）"按钮或通过示波器菜单执行去磁功能。这会清除磁芯中的剩磁。 l调零： 去磁后，调节调零旋钮或使用"自动调零（Auto Zero）"功能，使示波器迹线与零基线对齐。 l定期执行： 建议在每次重要测量前都进行去磁和调零，并确保钳口配合面清洁且紧密接触——任何微小的间隙都会导致测量误差。 3. 钳式探头的主要测量误差来源有哪些？ 答： 除剩磁外，以下因素也会显著影响精度，尤其是在小电流测量中： 气隙： 如果磁芯两半未紧密闭合（例如因线缆挤压或异物），磁阻会增大，导致灵敏度显著下降、重复性变差。必须保护探头头部的精密配合面免受划伤。 导体位置： 被测导线在钳口内的位置会影响磁场分布。测量毫安级小电流时，需要使导体保持居中。 外部干扰： 强外部磁场或靠近其他载流导体可能引入噪声。测量时应远离变压器、大电流设备和无线电发射器。 探头带宽与降额： 探头的额定最大电流随频率升高而降低。超出频率-电流曲线可能导致探头过热甚至熔化。 4. 探头测不了小电流怎么办？（量程与灵敏度） 答： 如果被测电流远小于探头最大量程，信噪比会变差。大多数高性能探头提供双量程或多量程设计。 操作： 先用大量程确认电流的大致幅值，再切换到小量程以获得更高的分辨率和精度。 穿绕法提高灵敏度： 如果想测量幅度极小的直流或低频交流信号，可以将被测导体在探头上绕几圈。信号强度会按圈数成比例增强，实际电流值等于示波器读数除以圈数。注意插入阻抗也会增大，上限带宽会降低。 双量程设计： 使用探头的灵敏度低至 1 mA/div，噪声显著低于传统探头，适合毫安级测量。 5. 如何在示波器上读取电流波形？ 答： 电流探头本质上是一个换能器，将电流信号转换为电压信号供示波器使用。示波器需要设置相应的换算比例。 典型换算： 许多探头的输出灵敏度为 0.1 V/A（即 1A 电流对应 1V 电压）或 0.01 V/A（100X 模式）。例如：如果测量的100mA电流是直流电流或45Hz到66Hz的交流电流，可以用参数进行计算。因为探头灵敏度是0.1V/A，100mA相当于10mV。代入公式计算可得探头误差= ±1%*10mV±1mV = ±1.1mV，相当于±11mA。 请注意，这个仅仅是探头的误差，考虑整个测量系统的误差时，还需要加上示波器的测量误差。 操作： 如果使用带 AutoProbe 接口的探头，示波器会自动识别并切换到电流单位和刻度。如果使用 BNC 接口探头，需要手动将示波器通道单位设置为"安培（A）"并输入正确的换算系数。 6. 使用电流探头有哪些安全注意事项？ 不要夹持非绝缘导体： 探头钳口并非为耐受电压而设计，只能夹持绝缘导线。注意探头的最大电压额定值（CAT 等级）。 连接前断电： 在连接或断开探头之前，先关闭被测电路电源，以避免电击或短路。 避免过载： 虽然探头可能承受瞬态峰值电流，但持续电流超过最大额定值会导致饱和或损坏。注意最大连续电流和最大脉冲电流规格（脉冲电流限值与脉宽有关）。 使用后去磁： 建议每次使用后或下次使用前进行去磁，防止剩磁影响精度。 7. 如何进行通道延迟校准（去偏斜）？ 答： 当与电压探头同时进行功率或相位测量时（如开关损耗分析），两个探头的传播延迟不同。如果不加校正，就会引入相位误差，高频下即使很小的相位偏移也会造成显著的有功功率误差。 解决方法： 将电压探头和电流探头同时连接到同一个已知阻值的电阻负载上（如 10 Ω 电阻），输入信号，使用示波器的"自动去偏斜（Auto Deskew）"功能。示波器会自动检测两个通道之间的时间延迟并进行补偿。 注意： 如果效率测量需要同时测量输入和输出，则每一对电压/电流探头都需要单独去偏斜，但两对之间的对齐不是必需的。
|
