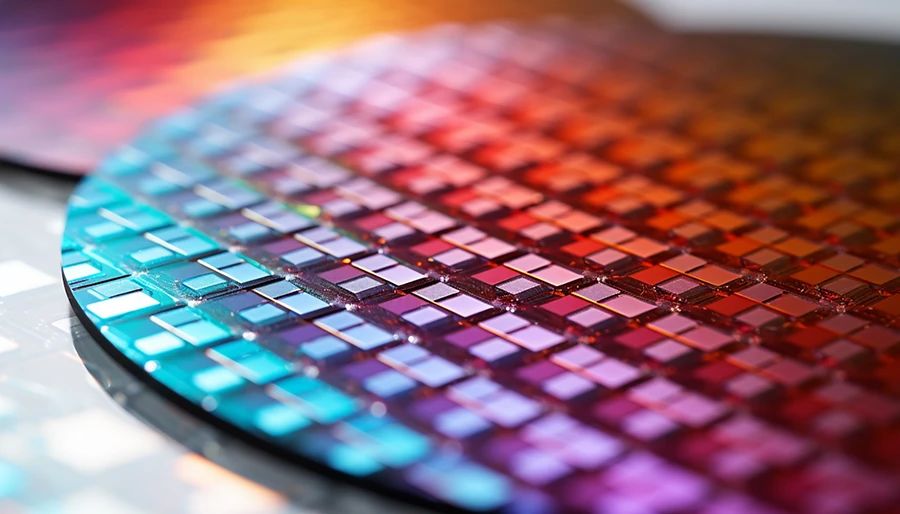

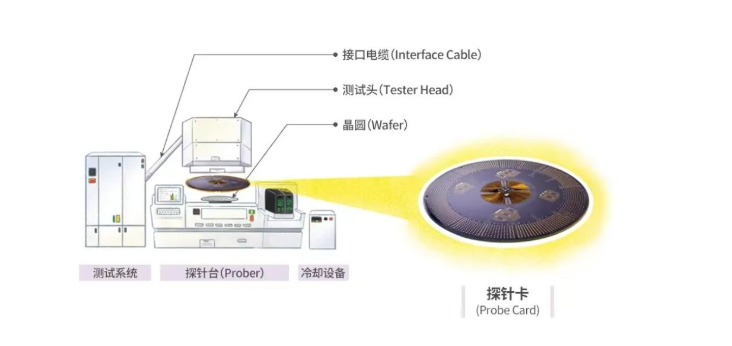

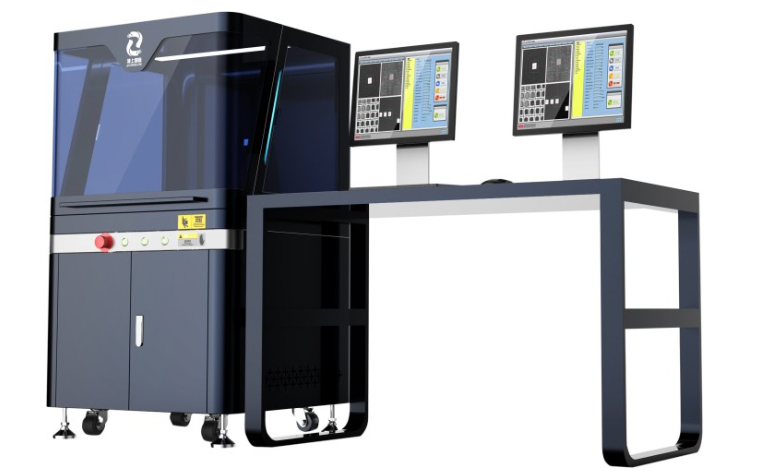

 半导体是现代科技的核心，而晶圆测试则是半导体制造中不可或缺的关键环节。无论是智能手机、电脑，还是汽车电子和人工智能设备，其性能的稳定性和可靠性都依赖于高质量的晶圆测试。什么是晶圆测试 晶圆测试，也称为晶圆探针测试（Wafer Probing），是半导体制造过程中的一项关键步骤。它的主要目的是在晶圆被切割成单个芯片并封装之前，对晶圆上的集成电路（IC）进行全面的电性能测试，以确保每个芯片都能正常工作。晶圆测试的核心任务是识别和剔除有缺陷的芯片，从而提高最终产品的良率和可靠性。  晶圆测试通常在晶圆制造完成后进行，是封装测试的前置步骤。通过测试，制造商可以提前发现并解决潜在问题，避免将有缺陷的芯片流入后续环节，从而减少成本浪费和客户投诉。 晶圆测试的流程 晶圆测试的流程通常包括以下几个关键步骤： 1.晶圆装载 将制造完成的晶圆装载到测试设备上，准备进行测试。 2.探针测试 使用探针卡与晶圆上的芯片接触，进行电性能测试。探针卡上的微小探针会精确地接触到芯片的焊点，传递测试信号并读取结果。  3.电性能测试 通过测量电阻、电容、电压、电流等参数，评估芯片的性能是否符合设计要求。测试项目包括直流测试（DC Test）和交流测试（AC Test）等。 4.分选与标记 根据测试结果，将芯片分为合格品和缺陷品，并对合格芯片进行标记，以便后续封装。 这一流程的每一步都至关重要，任何环节的失误都可能导致测试结果不准确，进而影响产品质量。 晶圆测试设备与技术 晶圆测试的核心设备是晶圆测试机（Wafer Prober）和探针卡（Probe Card）。晶圆测试机通过控制探针卡与晶圆接触，进行电性能测试。探针卡上的探针需要精确对准芯片的焊点，以确保测试信号的准确传递。  近年来，晶圆测试技术不断进步。例如，微崇半导体公司开发了非接触式检测设备，能够在不损伤晶圆的情况下快速检测内部缺陷，为半导体制造提供了更高的效率和精度。此外，测试设备还支持多种测试模式，如温度测试、速度测试和功能测试，以满足不同应用场景的需求。 晶圆测试的重要性 晶圆测试在半导体制造中扮演着至关重要的角色。首先，它能够显著提高产品良率，减少缺陷芯片流入市场的风险。其次，通过测试数据的反馈，制造商可以优化设计和制造工艺，进一步提升产品质量。 如果没有严格的晶圆测试，有缺陷的芯片可能会被封装并用于电子设备中，导致设备故障甚至安全事故。这不仅会损害制造商的声誉，还可能带来巨大的经济损失。 |
