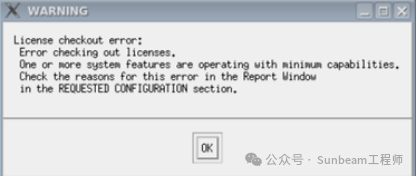

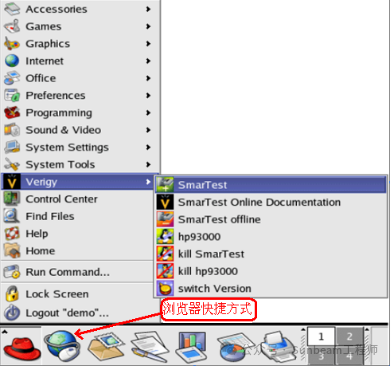

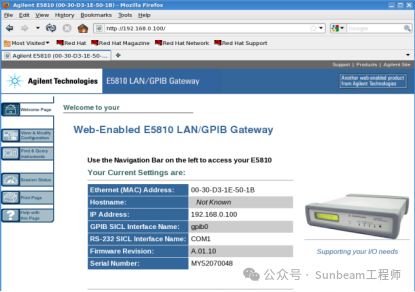

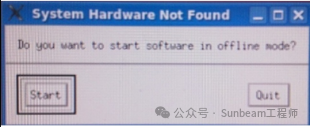

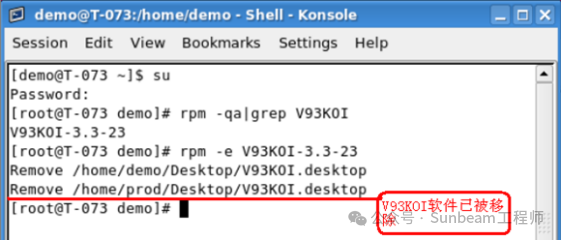

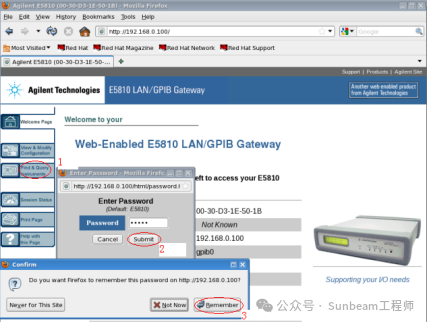

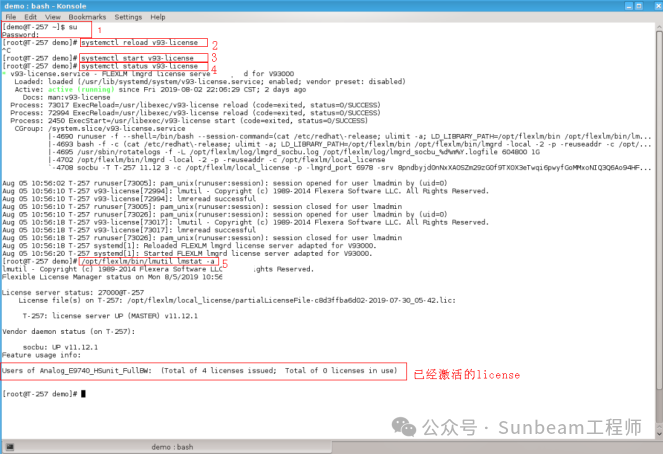

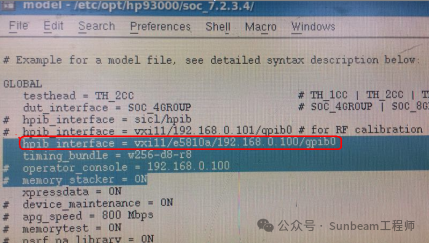

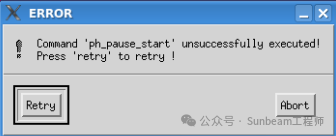

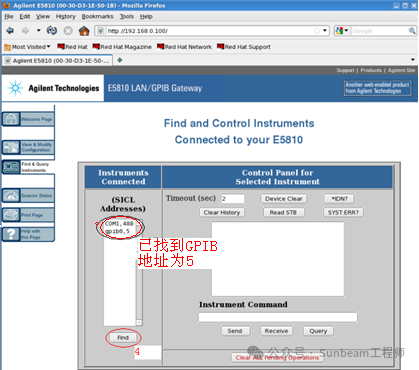

 93K测试机异常处理日志93K通信异常检查与处理，报错图片如下：  1 获取ph_libs协议失败 1.1打开浏览器输入5810通信盒地址如：192.168.0.100回车，进入到5810通信盒设置界面如下：   1.2 点击Find&Query（1）后点击Submit（2）,界面提示是否记住密码，点击Remember（3）  1.3 点击find,正常能获取到分选机GPIB地址如gpib0.5或gpib0.1。  2 检查GPIB线是否连接正常 3 检查model （文件路径/etc/opt/hp93000/soc）文件里hpib_interface是否定义为192.168.0.100  4 5810通信盒是否设置为192.168.0.100，如下图  5 通信协议文件异常，例如SMT7.1.4.7通信正常，SMT7.2.2.5不正常，可以将/etc/opt/hp93000/soc64_7.1.4.7目录下ph_libs文件上传至服务器并下载到 /etc/opt/hp93000/soc64_7.2.2.5目录下替换该目录之前的ph_libs文件 6 更换5810通信盒验证是否为5810通信盒异常 7 将测试机GPIB线连接到其它分选机确认是否分选机异常 二 license异常报错处理，报错图片如下：  1确保网络正常，可通过登陆ftp验证工作站网络是否正常，以保证测试机能正常从license服务器上获取license，未连接服务器时如下图license全部未获取到  2 将产线未量产机台SMT软件退出，释放掉未量产机台的license 3 如上图warning 提示 license checkout error, 同时UI report窗口一定会提示具体的license获取情况，如下图中所UI required的license的获取情况  4 license服务器异常，此时全部93K 机台将无法获取license,全部机台报错 三 OI软件安装与卸载 1su切换至超级用户，密码rootroot 2搜索已安装的V93KOI软件，命令：rpm –qa|grep V93KOI回车，如下图，搜索到已安装的V93KOI-3.3-23软件的OI软件 3卸载搜索到的V93KOI软件，命令：rpm –e V93KOI-3.3-23回车  4.V93KOI已被移除，如下图  5 例桌面有V93KOI的安装包(93KOI-3.3-23.x86_64.rpm) 在命令界面输入rpm –ivh 93KOI-3.3-23.x86_64.rpm回车，如下图即安装完成  四.开启SMT时不能开启online模式，提示是否进入离线模式  1.检查测试头是否正常上电 2.检查电脑连接到测试头的光纤线是否有明显损坏 五. OI软件打开时提示用户名错误  1.输入用户名或密码错误 六. 测试结果为db-1时通信异常，报错   1. 测试程序未对测试结果为db-1的结果进行分BIN定义，测试机不能正常分BIN，此时保存数据重新量产并反馈产品工程师 七.93K常用命令 1.cd空格/home/demo/Desktop ------------------------------ 进入到桌面路径下 2.ls ------------------------------------------------------------------ 显示当前路径下的内容 3.reboot ----------------------------------------------------------- 重启工作站 4.rpm空格–ivh A ------------------------------------------------ 安装A安装包 5.rpm空格–e空格A ----------------------------------------- 卸载A安装文件 6.rpm空格–qa-grep空格A -------------------------------- 搜索A安装文件 7.df ---------------------------------------------------------------- 查看磁盘信息 8.df空格–hl ---------------------------------------------------- 查看具体磁盘信息 9.mv空格A空格B -------------------------------------------- 将文件名称A更改为B 10.tar空格–cvfr A.tar.gz空格A ----------------------------- 压缩A文件夹为A.tar.gz压缩包 14.nedit空格A ---------------------------------------------------打开可读文件A 15.chmod空格777空格A -------------------------------------将A文件夹文件属性更改成可读可写 16.su ------------------------------------------------------------------ 切换至超级用户 19.cp空格A空格/home/demo/Desktop ----------------复制A文件至/home/demo/Desktop-路径下 八. SMT软件安装 1.下面以安装SMT7.2.3.4版本为例，鼠标右键在桌面新建一个名为“000”的文件。  2.切换到root权限下进入到新建的“000”的文件夹目录下登陆ftp服务器下载安装包到“000”文件下   2.鼠标点击如下快捷图标”V93000 Smartinstall”，提示输入root密码，密码为“rootroot”   4.选择第一个“Install from local source” 点击“NEXT”  5. 如果有默认路径，如：/home/demo/Desktop/456 ,可Remove 掉  6.点击“Add”按钮弹出如下界面，点击红色标注图标选择在桌面新建的000文件夹，点击“Use Folder”   7.点击“NEXT”  8. 正在加载000文件夹下的安装包  9.点击OK  10．在“Advantest Smartest Core” 和“Verigy Smartest Core”下拉列表确认方框全部打勾，如下图在此次安装SMT64.7.2.3.4版本前打勾，打勾后点击Process Queue  11．提示安装软件包，点击“OK”  12. 安装中  13.安装完成，点击OK  九 测试机跳电诊断方法 1. 打开一个 terminal，输入 cd /opt/hp93000/soc/pws/bin 2. ./DIUI 3. 选着 2 个 Cardcage testhead 的选项（即3），回车  4. 点击 “Service Mode”下和“Login”，密码‘314’，点击OK。   5.点击 “File ” 勾选“ Tail log values”,可以显示具体的异常提示信息。  6. 选择DSAC,点击 Start，结束之后再选择 DSPC，点击 Start，按照提示信息更换相应板卡验证并更换。  十 SMT版本切换方法 1.点击“小红帽”菜单下的 “switch Version”,回车。  2.以切换soc64_7.3.4.13版本为例，如下图， 10对应soc64_7.3.4.13，按提示输入10，回车  3.按照提示选择对应的 “Test Method Litrary Version” ，选择1，回车  4. 按照提示选择 “Rapid Development L Interface Version”, 没有选择1，回车。  5. 按照提示选择对应的校准数据版本文件，14对应soc64_7.3.4.13的校准数据文件，按提示输入14，回车。  6. 按照提示按任意键回车，完成STM版本切换。  十一本地license激活办法 1.su切换到超级用户下，密码 “root root”如下图1 2.输入命令“systemctl reload v93-license ”如下图2，回车并按“ctrl+c”键 3.输入命令“systemctl start v93-license ”如下图3, 回车 4.输入命令“systemctl status v93-license ”如下图4, 回车 5.输入命令“/opt/flexlm/bin/lmutil lmstat –a”回车，可显示已经激活的license ,如下图已经激活的license。   十二93K license到期时间统计

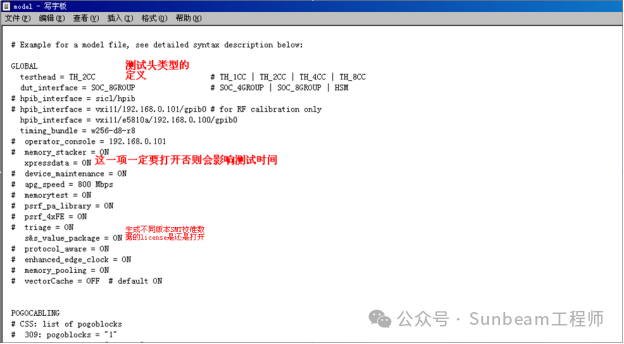

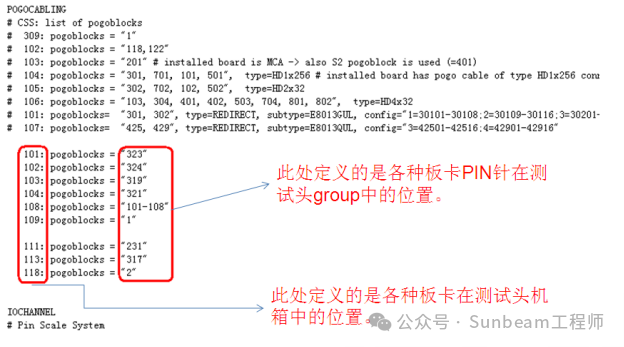

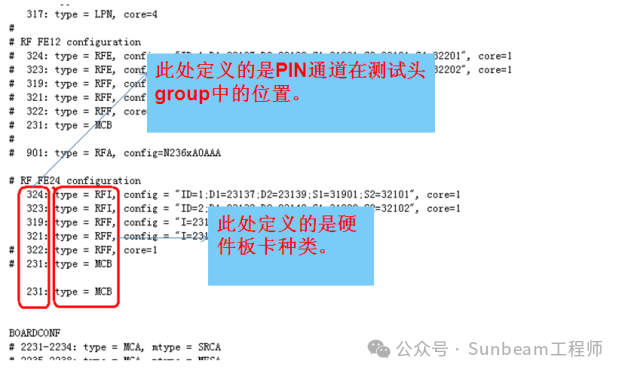

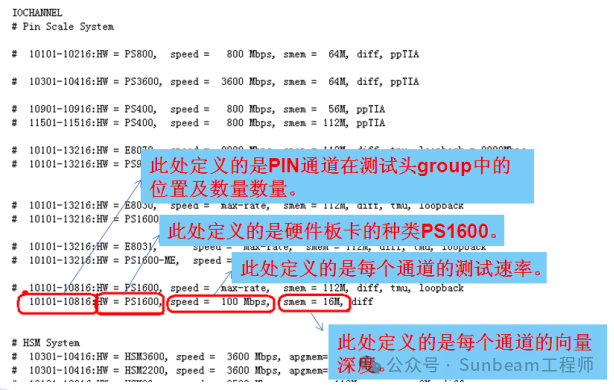

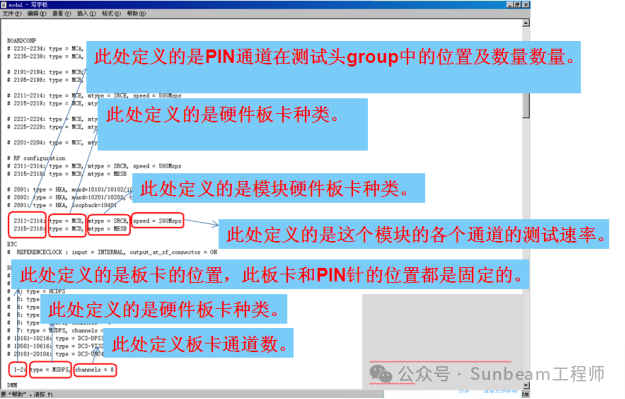

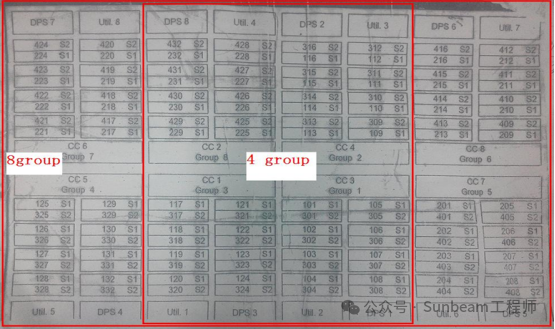

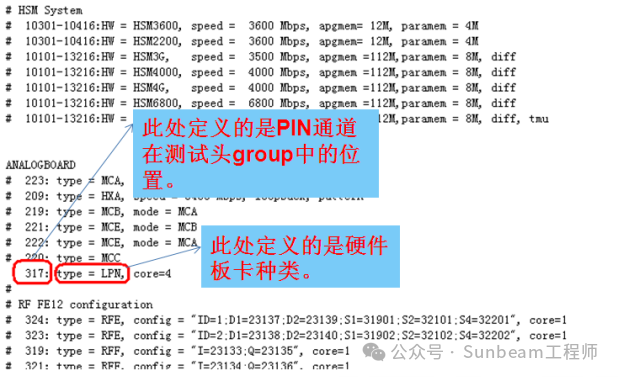

十三测试头PIN针图  十四测试机配置文件讲解       |
