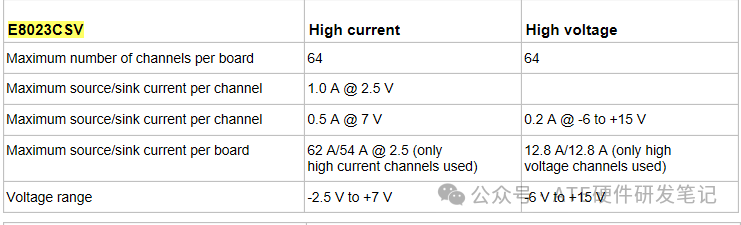

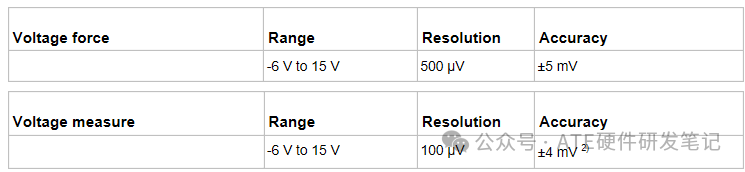

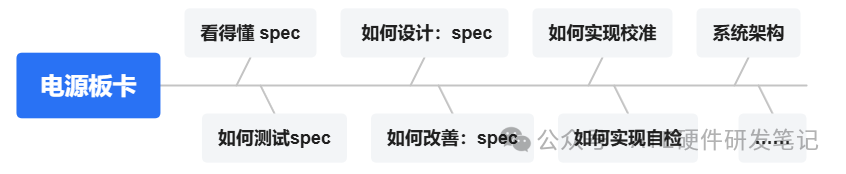

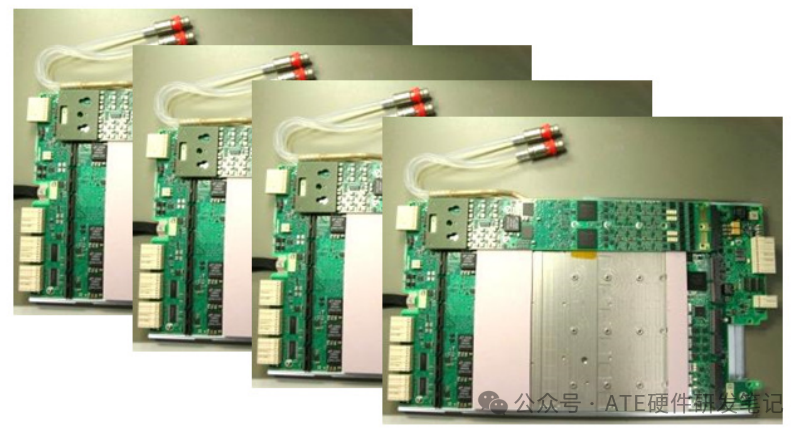

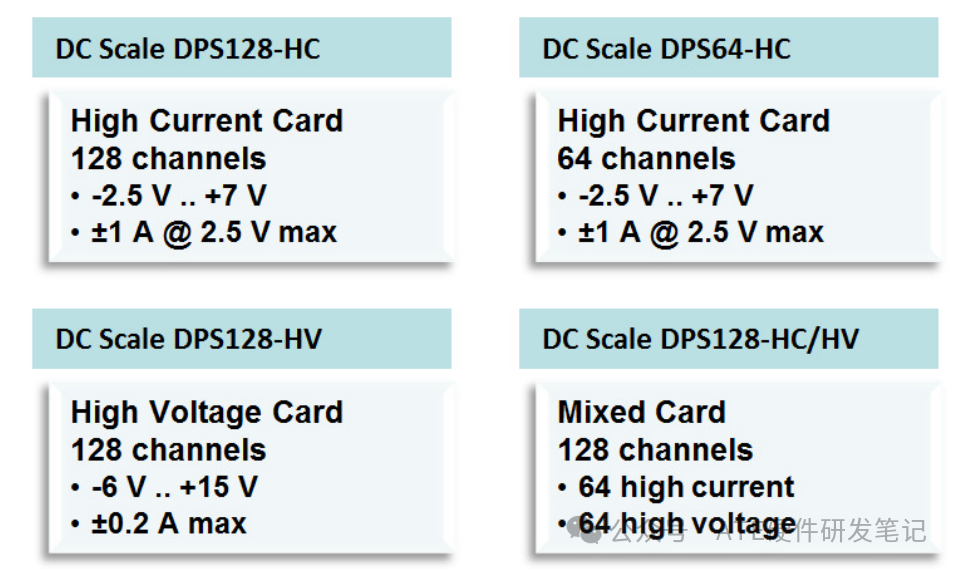

 前面的文章都是在浅谈ATE测试机行业入门，说实话ATE测试机行业涵盖的内容太过广泛了，从今天起，我们将逐步聚焦在具体的资源板卡上，首当其冲的是电源板卡。后续文章，将站在一个VI源板卡硬件从业者（初学者）的角度，深入学习电源板卡的基础知识！ 图1电源板卡学习路径 第一步：看得明白这些性能参数(Specifications，后面简称Spec)代表的意思； 第二步：如果手上有一块设计好的电源板卡，你应该如何测试和验证这些Spec，是否满足客户需求； 第三步：这些Spec是如何实现，每一项具体的电路图是如何实现的； 第四步：这些Spec如何改善，有哪些地方可能影响这些Spec； 第五步：这些参数指标是如何进行校准校验的； 第六步：这些参数如何实现自检的； 第七步：单板与整机的通信链路是如何建立的，系统架构是怎样的……； 后续的文章，将以这个路径为主线，逐步开展下去！我现在也只有一个大的主线，每个主线下面的具体分支，希望能细化到具体电路框图，甚至电路图，更有可能能细化到元器件参数就更好，比如，ADC，DAC应该如何选型。实际我们这个内容，能否达到这个维度，还看实际落地情况。 无论对于ATE行业，还是我现在具体从事的VI源板卡硬件设计，我都是一个初学者（less than one year），并不是脑袋里已经有东西，现在慢慢整理，慢慢输出。而是，边学边输出，甚至以输出带动输入(Output is the best input)。 可能有朋友会提出一个疑问，作为一个一线工作者，平时工作已经很忙，有许多杂物事情要处理。哪有时间来规划学习路线，并主动学习呢？我表示赞同这个说法，硬件相对于软件确实有太多的杂物事要处理，除了正常的业务工作，还有许多非业务工作，比如还要和采购，生产，客户和供应商采打交道，甚至很多人都认为做硬件设计就是打杂的角色。 不得不说，我们确实每天被淹没在无尽的工作中，但正如《高效能人士的七个习惯》中说的，高效能人士应聚焦于第二象限（重要但不紧急），而非被紧急事务支配。如果回顾每天的工作，真正重要的事情并不多，在工作中需要甄别哪些事情重要，哪些事情不重要。比如，如果我们在一家流程，制度都很成熟，完善的公司，可能原本很简单的事情，都要走许多流程，填许多表格，这些事情都是管理者站在公司层面，去规范大家的行为，保证产品质量。但作为个体，我认为这些非业务的流程，制度或者要求，能少花一分钟，就绝不用30秒。 正如做电路设计一样，一定要想办法减少底噪，提高信噪比。但前提是你必须知道有用的信号在哪个频段。我们规划出这个目标，就是想明确有用信号频率，滤除杂波干扰，提高学习效率！当然，我们现在做的这个目标路径不一定是最优的，随着更深入了解，需要事实地调整目标路径。 下面开始我们第一步：看得懂Spec 以爱德万的V93000举例，电源板卡也就是DPS板卡（Device Power Suplly)， DPS128是Smart Scale测试头的主流DPS板卡。 DPS：代表电源板卡； 128：代表通道数，就是能够提供128个电源通道独立输出； 后缀HC：High Current，大电流； 后缀HV：High Voltage，高电压； 比如DPS128HC，就表示有128个独立通道的大电流电源板卡；  DPS64HC，就表示有64个独立通道的大电流电源板卡。这里的大电流，高电压具体是多大的电流，多高的电压就还要看具体的Spec。 如下图所示：大电流板卡最大单通道支持1A电流，但输出电压范围相对高电压板卡就窄一些，高电压板卡最大单通道仅支持0.2A，但电压输出范围更好。  图2-DPS128基础参数 客户可以根据自己的测试要求，来选择合适的板卡。下面以DPS128HV板卡Spec来介绍。
|
