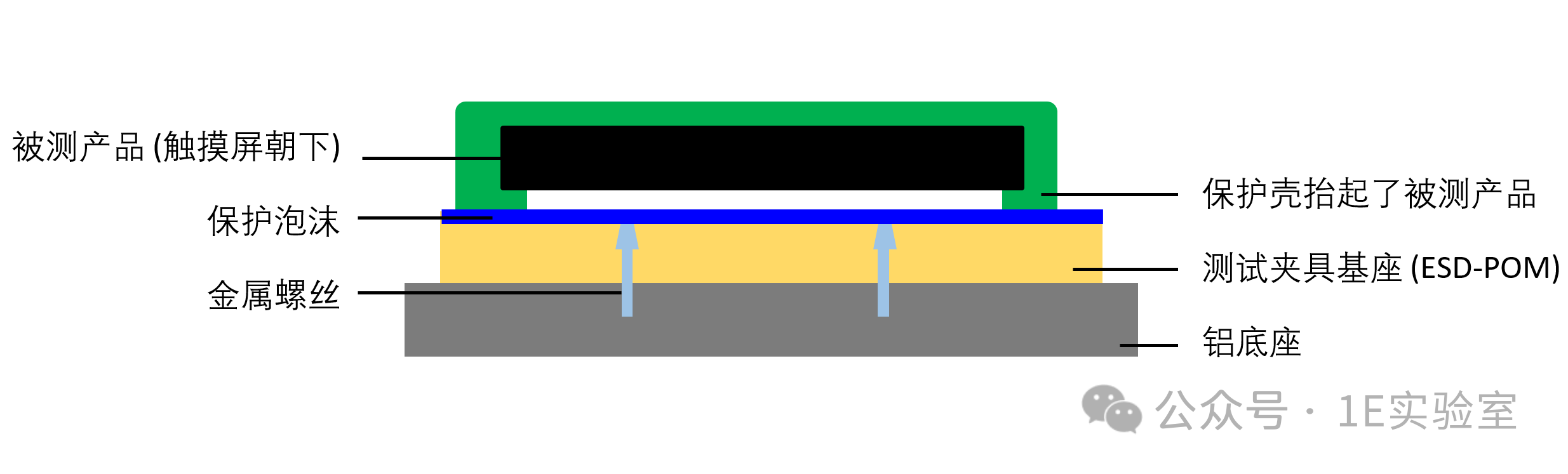

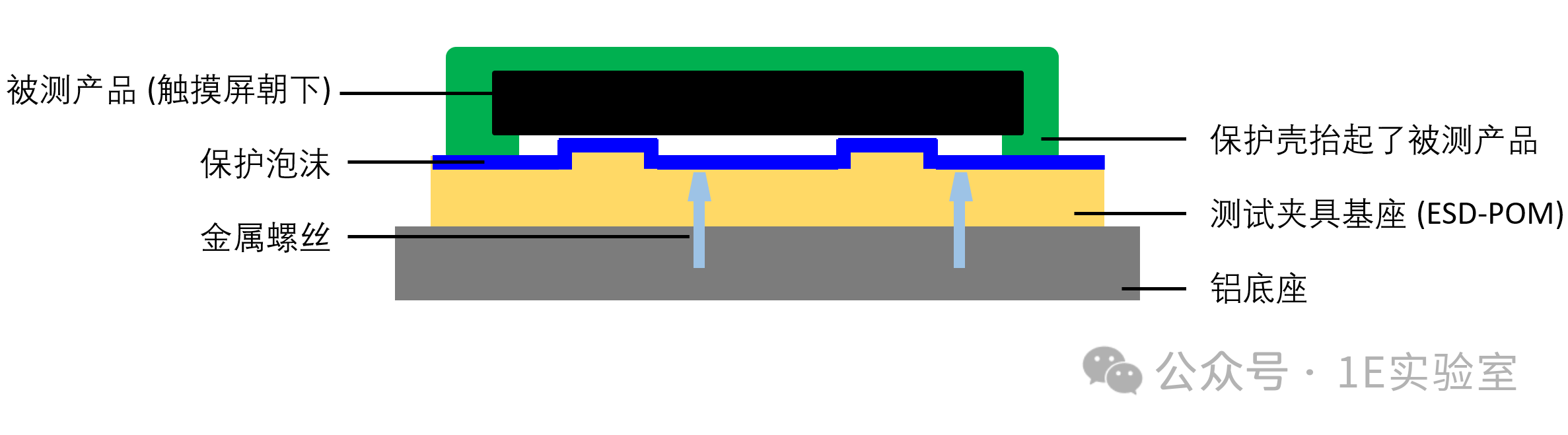

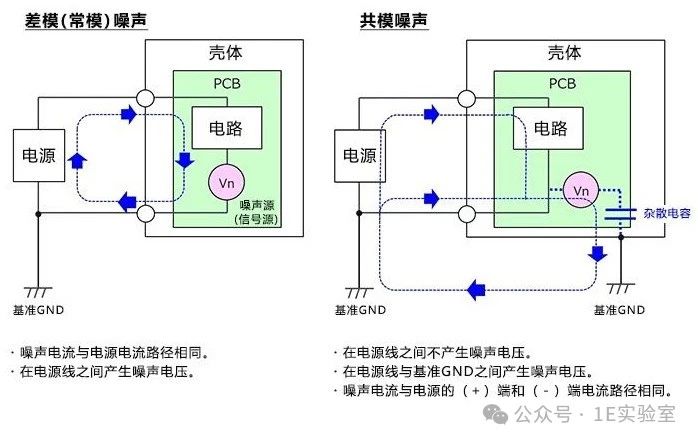

 幽灵触摸（Ghost Touch）指的是触摸屏在用户未操作的情况下被触发的情形，就像是有一个幽灵在操作，故得名为幽灵触摸。幽灵触摸可能会随机发生在屏幕的某些区域，导致意外操作或者不稳定的行为。导致幽灵触摸的原因有触摸屏不良，屏幕保护膜不良，充电器或数据线缺陷，软件异常，极端温度，产品进水，电磁干扰等等。本文主要介绍生产测试中常遇到的两种原因：测试工装和电源噪声。 问题描述 产品通过了触摸屏测试站，但是在AUT测试站报错，错误信息为触摸屏"out of range"。上一阶段的测试使用了相同的软件，测试顺序和测试时间，但是没有此问题。 背景知识 影响电容触摸屏检测值的因素有两个：触摸屏前的物体的介电常数以及它与触摸屏的距离（默认物体与触摸屏之间的物质为空气）。介电常数ε用于表征物质保持电荷的能力，又称电容率。真空的相对介电常数等于1，空气的相对介电常数约为1，金属导体的相对介电常数可以认为是无穷大。物体的介电常数越小，离屏幕越远，对触摸屏的影响就越小。 一个经验法则：金属导体对触摸屏不产生影响的安全距离为ε×n，单位为mm。其中ε是金属与屏幕之间的物质（一般为空气）的相对介电常数，n=1.5 (安全裕量)。 原因分析 1. 测试工装 图1为上阶段AUT测试站的工装示意图，其中POM是polyformaldehyde聚甲醛的缩写，ESD-POM是以聚甲醛为基材的抗静电合成树脂，具有一定的导电率，可以防止静电积累。 如果触摸屏和铝底座之间只有空气的话，其间距最少应为1.5×(ε_air=1) = 1.5mm才能保证触摸屏不会被影响。在上阶段的工装中，被保护壳抬起的距离约为2mm，所以被测产品不会受工装的影响。  图1 上阶段的工装示意图 假设POM是唯一介于触摸屏和铝底座之间的材料，那么此时屏幕不受影响的距离应为1.5×(ε_POM=3.9) = 5.85mm。图2为本阶段AUT测试站的工装示意图，POM被抬起几乎与屏幕接触，而其厚度小于5.85mm，所以铝底座会影响触摸屏。  图2 本阶段的工装示意图 分析数据可见产品放置于工装上时，触摸屏的原始值变小，对应的触摸差值信号变大。触摸IC判定触摸事件的标准是差值信号超过阈值（阈值是触摸屏校准时得到的一个固定值），所以如果工装的影响过大就会产生幽灵触摸的问题。 2. 电源噪声 实测发现仅将产品放置到工装上时，触摸差值信号会变大，但是没有超出检测阈值。而产品插入USB充电线后，触摸差值超出了阈值，出现了幽灵触摸的问题。可见USB充电线也是导致幽灵触摸的一个因素。 所有的电源系统中都存在噪声，噪声根据传导方式可分为“差模噪声”和“共模噪声”两种。如图3，差模噪声的电流在两根输入电源线间流动，大小相等但方向相反，两者构成了电流回路。共模噪声的电流在两根输入电源线上同方向流动，再经杂散电容等泄漏路径由大地返回电源线。  图3 差模与共模噪声的传导路径 电容式触摸屏的信号路径与共模噪声的传输路径有交集，叠加在触摸信号上的共模噪声会被误判为正常数据，这会影响整个模块的信号，可能增大也可能减小触摸信号值。触摸模块的RX/TX作为传输原始容值的模拟信号更容易受到干扰。 总结 综上，电源噪声在各个工站都对触摸屏有影响，但是不足以造成误判。而本阶段的AUT工站修改了测试工装设计，过于靠近触摸屏，两方面的原因共同导致了幽灵触摸问题。 另外，因测试工装导致的幽灵触摸问题通常出现在比较固定的位置，而电源噪声的干扰更容易影响到走线较长的信号线对应的触摸区域。 |
