 CHIPLET ERA · IC TEST SOCKETChiplet 芯粒时代， 芯片测试 Socket 迎来全新考验 从传统 BGA 测试座，升级为兼顾机械、热、高速信号的精密机电系统 芯粒 Chiplet 2.5D 封装 万针级阵列 高速信号完整性 最近几年，AI 大模型和高性能计算芯片快速崛起，"Chiplet（芯粒）" 这个词越来越常见。很多人会问：它到底是新芯片还是新封装？随着 Chiplet 大规模量产，配套的测试插座（Socket）也从传统 BGA 测试座，升级成一套兼顾机械、热、高速信号的精密机电系统。 今天我们就从原理讲到落地，一次说清楚。

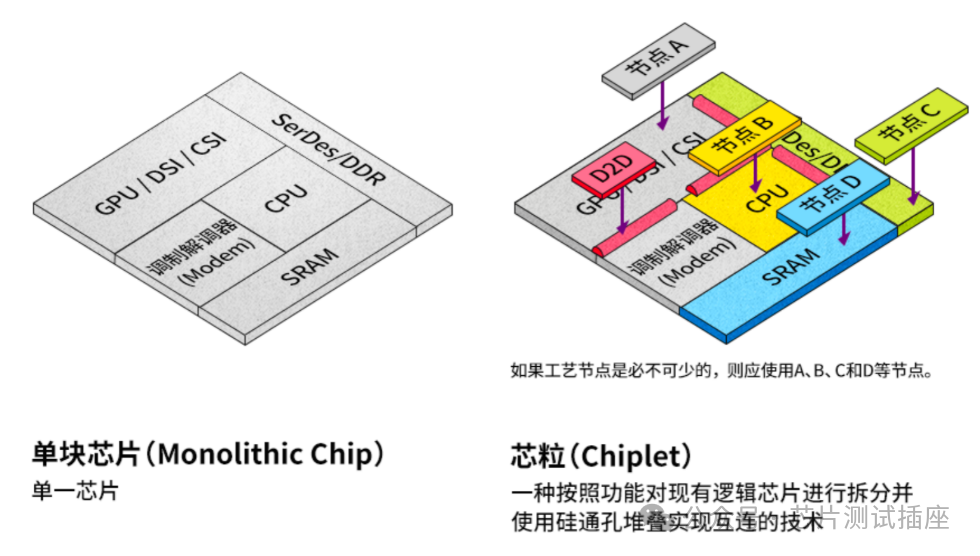

 传统芯片叫单片 SoC，把 CPU、GPU、存储控制等所有电路做在同一块硅片上。但随着摩尔定律放缓，单片大芯片碰到几个难题：面积越大良率越低、不同模块工艺需求不同（计算核要先进制程，IO 和模拟电路成熟工艺就够）、单块掩膜版还有面积上限。 Chiplet 的思路就是"芯片乐高化"：把一颗超大芯片拆成多个功能独立的小芯粒，分别用各自合适的工艺制造，再通过先进封装高密度互连，拼成完整系统，也就是异构集成。 比如一颗 AI 加速芯片：计算芯粒用 3nm，IO 芯粒用 28nm，HBM 内存做独立芯粒，最后通过 2.5D 中介层封装在一起。好处非常直观： 1提良率、降成本 小芯粒良率高，坏一颗只换一颗，不用报废整颗大芯片。 2突破尺寸上限 在封装层面突破单颗硅片面积限制，集成更多算力。 3模块化复用 芯粒可跨产品复用，缩短研发周期。

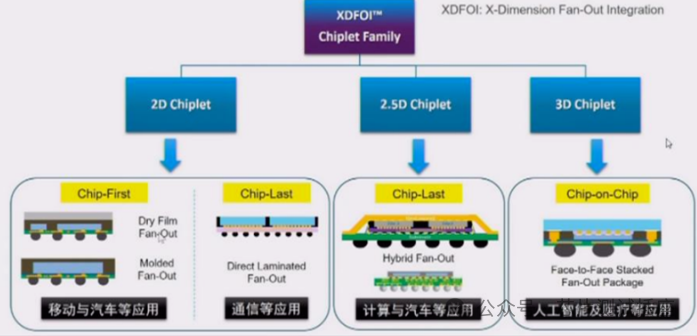

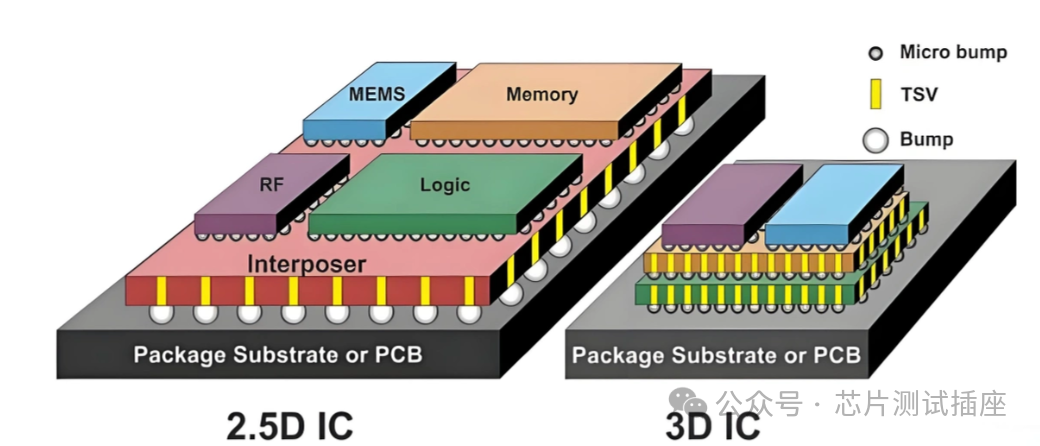

 Chiplet 根据芯粒排布方式，分 2D、2.5D、3D 三类，这也是 Socket 设计首先要确认的前提。

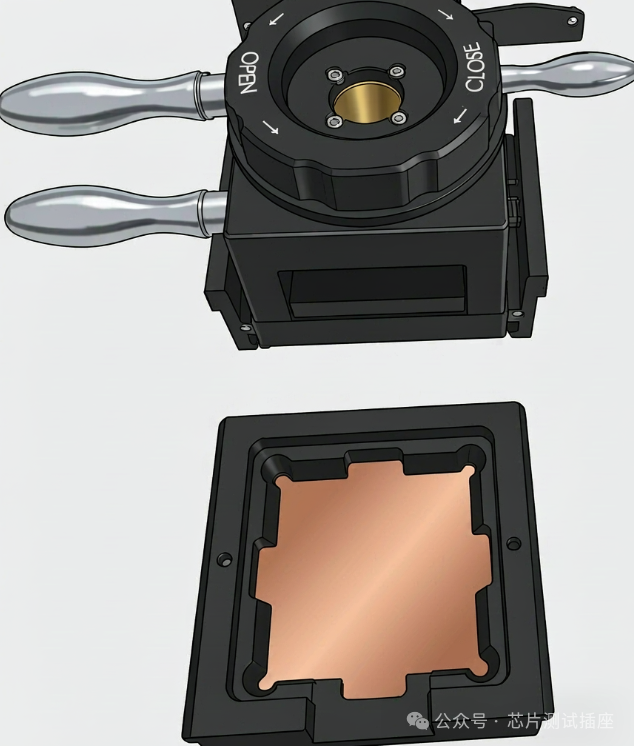

区别在于：普通 BGA/QFN 的座子只是个简单夹具，Chiplet 的座子更像一台小型精密设备。 实物上，它体积大、分量重：顶部水冷压头、翻盖锁紧机构、高强度金属 + PEEK 基座，基座内密密麻麻排满探针。凹槽是放模组的位置，微米级定位框，稍微放偏，上万根针就会偏针短路，直接弄坏芯片。 那上万根针从哪来？普通 QFN/BGA 只是单颗芯片对外引出引脚，就算高端 GPU 也就一两千针。而 2.5D Chiplet 模组是好几颗芯粒打包在同一基板上，底部 BGA 焊球就是整套系统对外的全部接口 —— 计算芯粒、HBM、IO、电源、地、测试信号全部汇总过来，电源地引脚爆炸式增长，再叠加大量高速 SerDes，引脚轻松上万。一颗焊球对应一根探针，上万焊球就要上万根针。

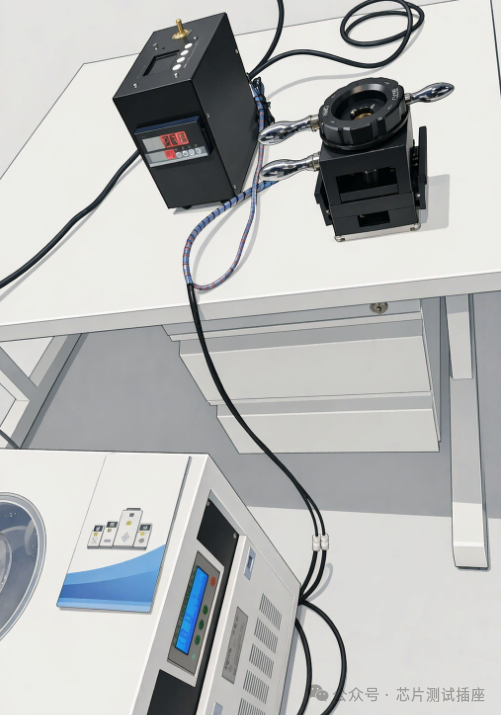

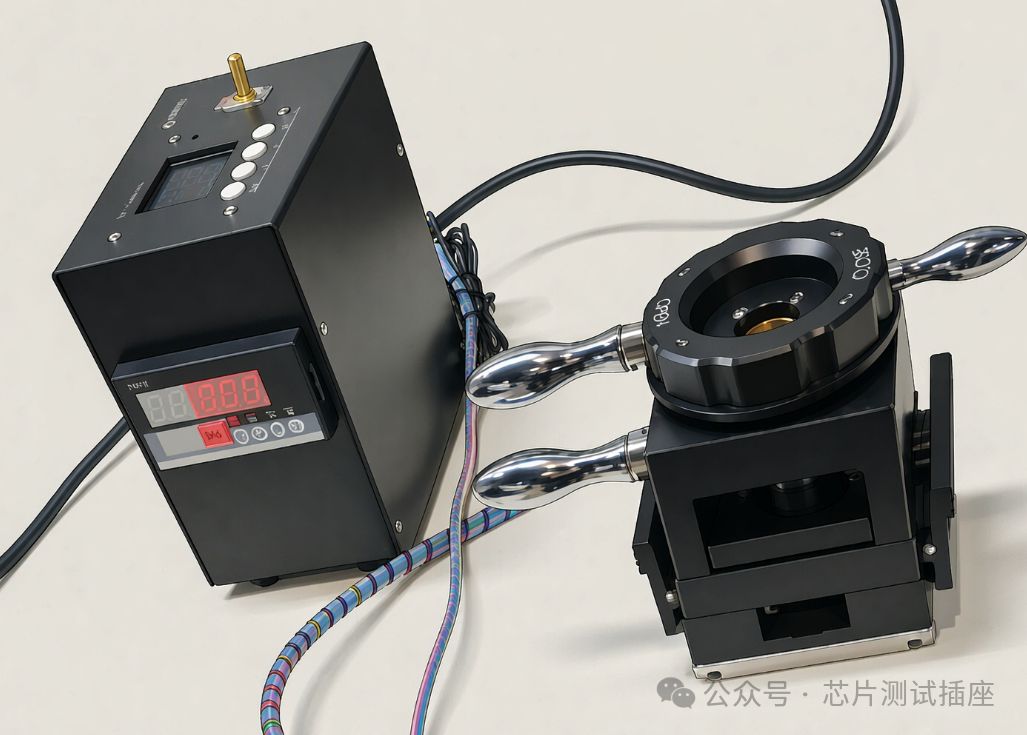

1温度：控温其实是给信号控的 高速信号对温度极敏感，温度一飘眼图就乱，性能验证等于白做。座子集成 TEC 温控，覆盖 -40℃~+150℃，精度做到 ±0.1℃；再留水冷扩展口，接工业冷水机，长时间测试也不温漂，不用反复重新校准。  2压力：压合力是实时调的 压大了伤芯片，压小了接触不良，上万根针只要一根接触不良整颗就废。座子把压合力做成实时动态传感，范围 5~120kg，测试中自动反馈随时调整，让器件始终处在最佳受力状态。开盖用双卡扣防呆设计，压力 ≤5kg，省力也不易误操作。 3密度和高频：一根都不能对偏 上万引脚，对位是头号难题，偏一根整颗就废。限位框和针板精心布局，保证精准对位；高频上支持 D2D/SerDes 高速信号测试，插损 <1dB@53GHz，串扰抑制 >40dB，信号完整性真过了关，测试结果才可信。  4可靠性：都是硬账 产线停一次机，成本往往比换根针高得多。底座用高强度合金、探针板用工程塑料，压合寿命超 50 万次；水冷管和线缆接口全密封，48 小时连续压力测试无泄漏。漏液这种事故，出一次产线就喝一壶，宁可前期把密封抠死。
理解 Chiplet 的封装原理，看懂 Socket 背后的设计约束，才能看懂先进芯片测试的底层难点。 |
