讲先进封装时，大家最容易把焦点放在“怎么做互连、怎么堆叠、怎么键合”。但真到量产现场，另一个问题不得不值得大家关注：如果一颗坏 die 被装进一个昂贵的 HBM、2.5D 中介层或 chiplet 模块里，后面很多工艺成本就已经无法挽回。
这就是先进封装量检测与 KGD 测试设备要解决的事。
它们做的不是互连本身，而是确保在装配前、装配中和装配后，缺陷能被发现、尺寸能被量准、内部结构能被看清、电性能能被筛选，从而尽量把坏 die、坏 bump、坏连接和坏封装挡在更早的节点。
如果说前面的光刻、电镀、贴片和 TSV 设备负责“把结构做出来”，那么先进封装量检测与 KGD 测试设备决定的就是：这些结构在真正花大价钱装成系统之前，能不能先被确认是可用的。
为什么先进封装比传统封装更依赖检测与 KGD
传统封装里，一颗单 die 的失误当然也会带来损失，但到了 chiplet、HBM、2.5D/3D 集成阶段，失误的成本会被层层放大。其实原因很容易理解：
o • 一个 package 里 die 数量在增加
o • die 本身更贵，封装也更贵
o • 装配流程更长，返工难度更高
o • 互连结构更细，缺陷不再总能靠肉眼或简单外观判断
o • 后段一旦装完，坏因追溯更难
Chiplet 相关报道里也反复强调 KGD 的重要性，并把它列为异质集成真正落地的关键前提之一：如果你不能在进入高价值装配前尽量保证 die 是 known good die，整个 chiplet 经济性就会被迅速削弱。
这意味着先进封装检测不是“最后验一下外观”，而是贯穿整条装配链的风险拦截系统。
先进封装量检测与 KGD，到底在看什么
很多人一提到检测，会先想到 AOI。但先进封装里的量检测和测试，早就不是单一手段。
真正的量产现场，至少会同时用到几类能力：
o • 光学外观检测：看表面缺陷、图形缺陷、异物和对准异常
o • 量测：看 bump、RDL、overlay、共面度、翘曲和尺寸变化
o • X-ray / 3D X-ray：看空洞、桥连、内部对位、隐蔽焊点和层间结构
o • 电测试 / 探针测试：看 die 电性能、互连导通和 KGD 筛选
Onto的Dragonfly G3产品页将先进封装检测直接定位为面向高密度先进封装，强调可对嵌入式缺陷、表面缺陷、亚表面缺陷和掩埋缺陷进行100%检测，并明确面向HBM、2.5D/3D封装、芯粒和扇出晶圆级封装。
Camtek 的 Hawk 页面则把光学检测聚焦到 2.5D/3D先进封装、chiplet、TSV、RDL、micro-bumps、hybrid bonding 和 HBM 等应用上，强调高灵敏度与吞吐量。
Nordson DAGE 的 Quadra 7 则聚焦内部的无损检测。通过 X-ray CT 去看隐藏的焊点、空洞、枕头效应、封装内部缺陷等光学看不到的问题。
FormFactor 的先进封装与芯粒测试页面则把 KGD 直接和晶圆分选、老化测试、KGD筛选连在一起，说明先进封装测试不是后置附属，而是 chiplet 经济性的前提条件。
换句话说，先进封装量检测与 KGD 测试卖出的并不是一台“看缺陷的设备”，而是一整套围绕看得见、量得准、测得出、筛得掉的制造闭环。

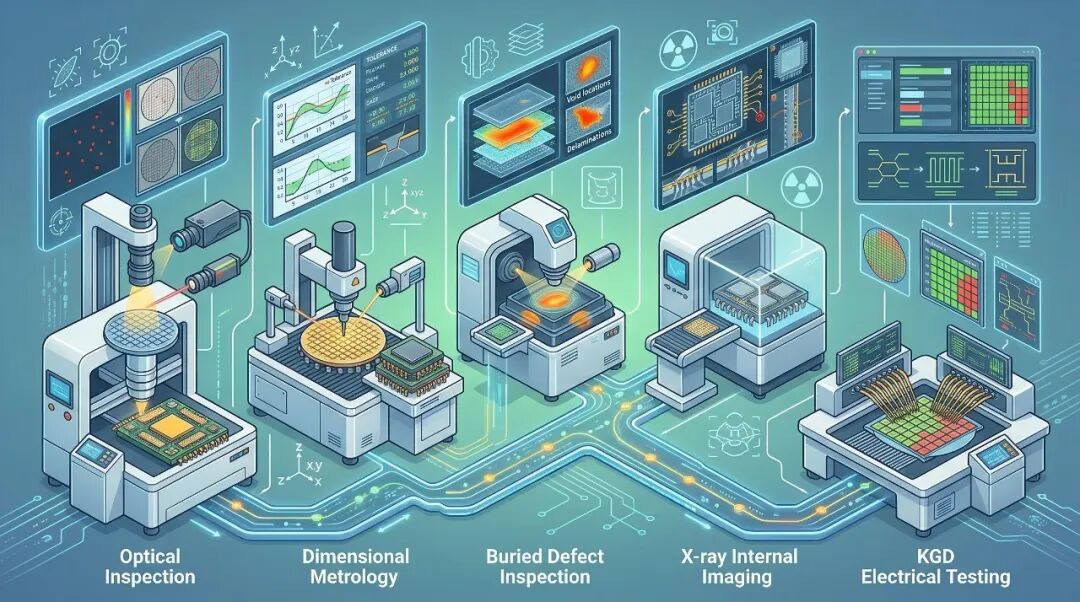

示意图：先进封装量检测与KGD测试不是单一AOI，而是光学、量测、X-ray与电测试共同组成的风险拦截链
为什么先进封装里的“坏”更难发现
如果缺陷都长在表面、尺寸都很大、die 也不昂贵，那么检测不会这么难。但是先进封装量检测的挑战会变大。
第一，缺陷越来越隐蔽。
很多关键缺陷不在表面，而在 buried interconnect、micro-bump、TSV、内部焊点、空洞或层间对准里。
第二，尺寸越来越小，密度越来越高。
RDL 更细、bump 更密、HBM 互连更多，导致原本还能容忍的小偏差，到了高密度封装里就会直接演变成失效来源。
第三，错误的代价越来越高。
你不是坏了一颗简单芯片，而可能是坏掉一整个包含多个 die 的高价值模块。
这也是为什么先进封装里会同时强化 inspection 和 KGD。
因为很多缺陷如果等到最终系统级测试才发现，已经太晚；而如果 die 在进入贴装前就不是 known good die，后面的每一步高价值装配都可能是在给坏品继续加成本。
光学、X-ray 和 KGD，为什么不是互相替代，而是互相补位
先进封装检测最容易被误解的一点，是很多人会问：到底是光学重要，还是 X-ray 重要，还是电测试重要？
其实都很重要，因为它们解决的是不同问题。
光学 inspection 更擅长看表面图形、颗粒、开路风险、对准偏差、外观缺陷和某些浅层结构异常。Camtek Hawk 和 Onto Dragonfly 这类设备的价值，就在于高速高灵敏地做大面积筛查。
X-ray / CT 更擅长看内部。比如隐藏焊点、桥连、空洞、内部偏位、封装内部裂纹或某些不可见连接异常。Nordson DAGE 的公开材料强调的，正是隐藏焊点检测和非破坏性失效分析。
而 KGD 电测试解决的是几何和结构完整性之外的功能评估。即使外观没问题、内部结构看上去也正常，die 仍然可能在电性能、时序、功耗或可靠性上不合格。FormFactor 和 Cohu 都把先进封装/芯粒测试与已知良好芯片筛选直接连在一起，本质上就是因为先进封装真正怕的是“看起来没问题，但装进去以后不能用”。
所以这几类设备不是替代关系，而是从表面、内部和功能三个维度共同降低装配失误成本。
为什么 Chiplet 和 HBM 会把这条设备线的战略地位推高
到了 Chiplet 和 HBM 时代，检测与测试的意义已经不只是“提高一点良率”，而是在决定整条商业模式是否成立。
如果一个 package 里只有一颗 die，那么坏掉一颗的损失相对单一；
但如果一个系统里有多个逻辑 die、多个 memory die、interposer、bridge、复杂 RDL 和昂贵装配步骤，那么一颗坏 die 混进去，后面的累计损失会急剧放大。
这也是为什么 chiplet 相关资料会反复把 KGD、测试可达性和良率分摊列为核心挑战之一。先进封装里的检测和 KGD，不再只是制造环节的“质量控制”，也直接决定 chiplet 的成本模型评价。
所以这条设备线服务的，不只是“找缺陷”本身，而是高价值异构系统的经济性。

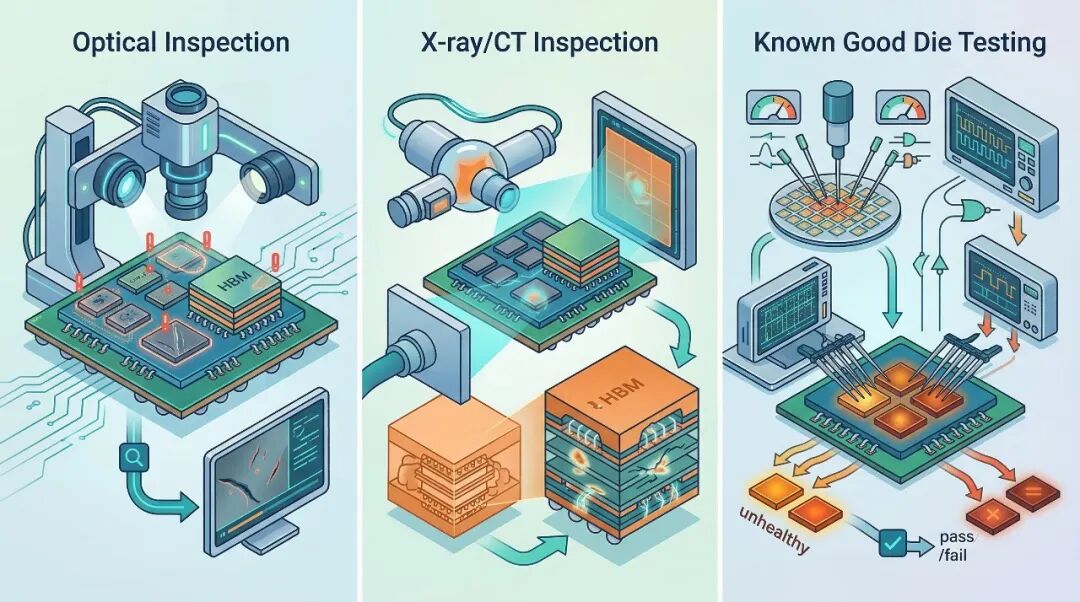

示意图：光学、X-ray与KGD分别从表面、内部和功能三个维度筛掉坏die与坏封装，共同支撑Chiplet与HBM量产
先进封装检测已经从补充设备变成主平台能力
从公开资料看，国际头部厂商对这条赛道的布局已经非常清晰，而且明显在往“平台化”走。
Onto 的路线代表先进封装检测的平台化。Dragonfly G3 直接把 HBM、2.5D/3D、chiplet、fan-out 和 buried defect inspection 打包成单独叙事。
Camtek 的路线代表高灵敏高速光学检测的持续强化。Hawk 平台把 micro-bumps、RDL、TSV、hybrid bonding 和 HBM 明确列为先进封装检测主战场。
Nordson DAGE 则代表 X-ray / CT 这条线的不可替代性。因为很多真正昂贵的封装缺陷，本来就不在表面，必须靠非破坏性内部成像去看。
FormFactor 和 Cohu 则说明测试并不是“另一个独立部门的事情”，而是先进封装流程的一部分。FormFactor 直接把先进封装测试和 chiplet / HBM 连在一起；Cohu 也把 KGD 与先进封装测试作为其面向异构集成的重要方向。
因此可以看出，先进封装量检测与 KGD 测试，已经不是制造末端的附属设备，而是在与贴装、键合、RDL 和 HBM 一起定义谁能真正做高价值先进封装。
这条设备线可能会往哪里走
从当前公开路线看，未来几年大概率的演进方向有：
1. 从表面检测走向更多埋藏缺陷检测
随着 HBM、hybrid bonding、2.5D / 3D 结构复杂度上升，除了表面 inspection，更多价值会流向看内部和亚表层缺陷的检测能力。
2. KGD 会从“建议”变成更硬的经济约束
chiplet 越多、package 越贵，known good die 筛选就越不是可选项，而是成本模型能否成立的前提。
3. 检测与测试会更早嵌入装配流程
未来不是等封装做完才看一眼，而是会把 inspection / metrology / e-test 更前置、更频繁地插到关键工艺节点之间。
4. 平台竞争会越来越依赖数据闭环
真正有竞争力的，不再只是单台设备的成像或测试能力，而是它能不能把缺陷数据、工艺偏移和良率风险及时回传到先进封装与工艺优化中。

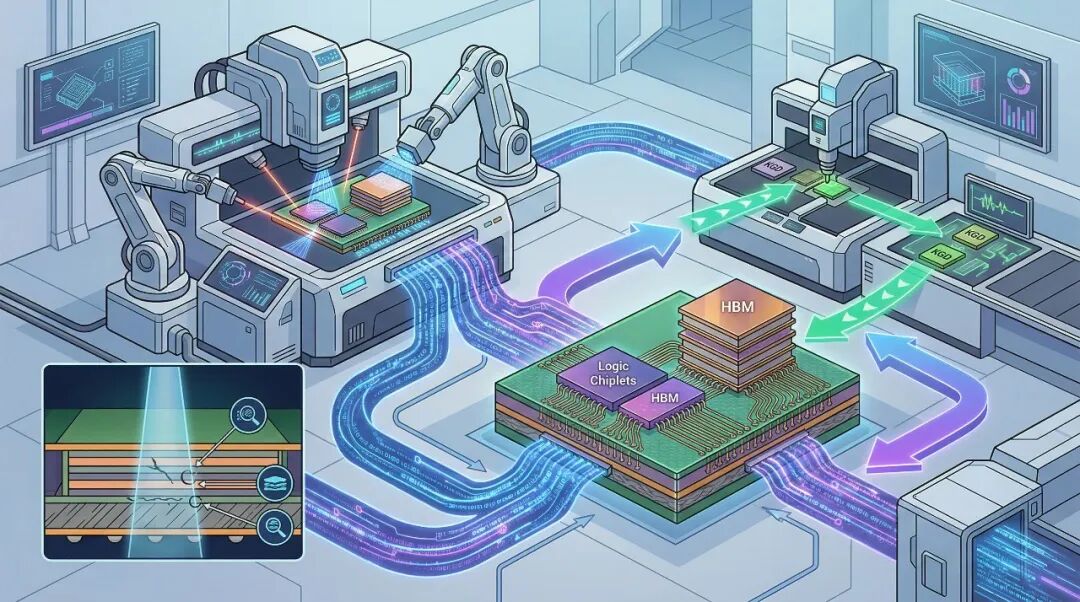

示意图：更深层缺陷检测、更强KGD筛选和更紧的数据闭环，正在共同定义下一代先进封装量检测平台
前面几篇我们一直在讲怎么把结构做出来、把 die 装上去、把垂直通道打通。但先进封装进入商业化量产，拼的不仅仅是工艺，也要保证良率能不能被控制住。
所以先进封装量检测与 KGD 测试设备真正决定的，不只是有没有找到缺陷，而是 Chiplet 时代那些昂贵而复杂的异构系统，能不能在坏品成本失控之前被及时筛出来。
|
