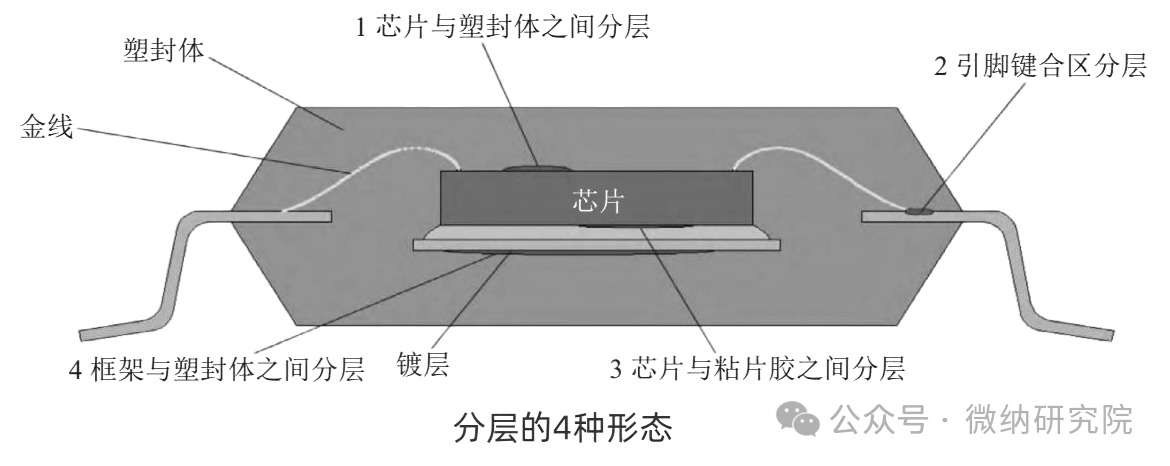

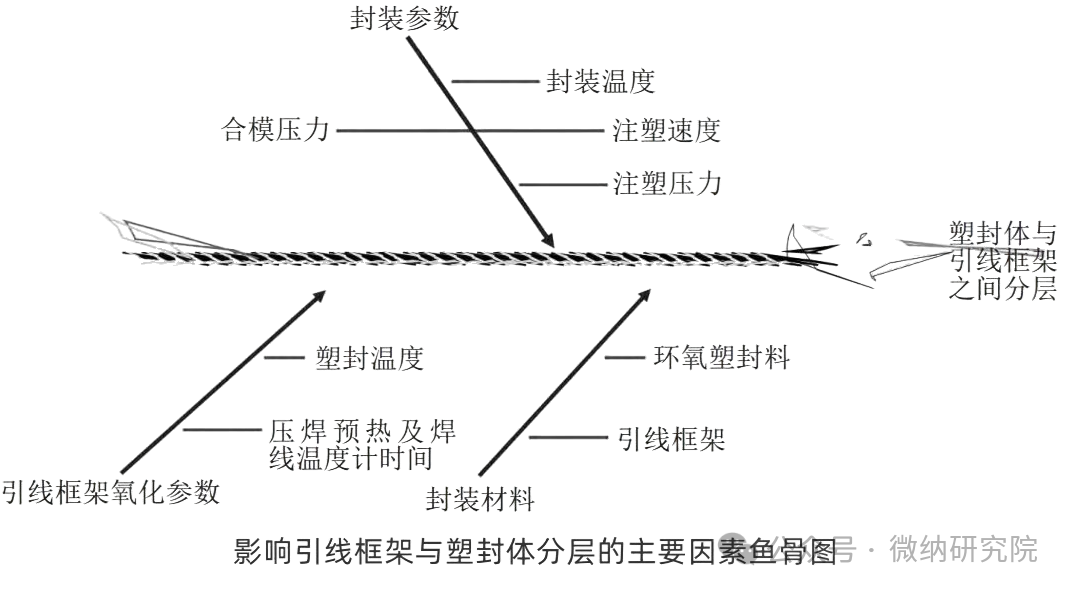

 在引线框架式IC封装工艺中，分层（Delamination）是一种严重的质量缺陷，直接威胁产品的长期可靠性。随着集成电路向高密度、微型化和无铅化发展，分层问题日益凸显。本文系统阐述了塑封器件分层的定义、分类及其失效机理（主要为热应力与湿气破坏），重点分析了引线框架与塑封体间分层的主要影响因素，包括封装工艺参数、材料特性及引线框架氧化等，并据此提出了综合性的工艺改善与材料选择对策，为提升封装良率与产品可靠性提供理论依据和实践指导。 1. 引言 塑封技术因其成本低廉、工艺成熟而在半导体封装领域占据主导地位。然而，随着芯片集成度不断提高、封装尺寸持续缩小以及无铅焊接对耐高温要求的提升，塑封器件面临着一系列严峻挑战：（1）封装体机械强度因尺寸减小而降低；（2）高温回流焊工艺要求塑封料具备更高的粘结强度以抵抗界面分层；（3）封装结构中不同材料间热膨胀系数（CTE）失配导致的热机械应力加剧。这些问题最终都集中表现为界面分层，成为影响产品可靠性的关键因素。因此，深入分析分层机理并制定有效的防治策略，对提高生产良率、保证器件寿命具有重要意义。 2. 分层问题概述与分类 分层是指塑封器件内部不同材料结合界面在应力作用下发生分离或剥离的现象，其本质是界面粘结强度不足以抵抗内应力的破坏。根据发生位置的不同，分层主要可分为以下四类（如下图所示）：  1. 芯片与塑封体界面分层：主要由芯片表面污染导致界面结合力下降引起。可通过封装前采用等离子清洗等工艺有效改善。 2. 引线键合区界面分层：通常源于键合过程中的机械应力或引线框架本身的品质缺陷。 3. 芯片与镀层（银/铜）界面分层：成因包括镀层分布不均、设备稳定性差或镀层本身附着力不佳。 4. 引线框架与塑封体界面分层：这是最常见且复杂的分层类型，引线框架氧化是其关键诱因之一，但并非绝对条件，即使经过清洗也难以完全避免。 从失效机理上看，分层可归结为两大主导因素：热应力破坏与湿气破坏。 2.1 热应力破坏机理 在温度循环或高温环境下，由于塑封料、芯片、引线框架等材料的热膨胀系数存在显著差异，会在封装体内产生局部应力集中。当应力超过界面粘结强度或材料的屈服强度时，即引发分层或裂纹。环氧塑封料（EMC）的性能在玻璃化转变温度（Tg）附近发生剧烈变化，其模量和CTE的突变会进一步放大热应力，使得工作在Tg附近的器件分层风险急剧增加。 2.2 湿气破坏机理 环氧塑封料并非致密结构，湿气可通过本体扩散或沿界面间隙两种途径侵入封装内部。抵达芯片表面后，湿气会形成导电水膜，并携带塑封料中的Na⁺、Cl⁻等离子，在电场作用下对芯片铝布线产生电化学腐蚀，最终导致电路开路。此外，在电镀等前道工序中残留的离子污染物也会加剧腐蚀和分层。 3. 分层关键因素分析及改善方案 本文以最常见的引线框架与塑封体间分层为代表进行深入分析。其影响因素可归纳为三大类（鱼骨图分析，如下图所示）：a. 塑封工艺参数、b. 材料体系、c. 引线框架特性。  3.1 塑封工艺参数的优化 封装工艺参数对界面粘结质量起着决定性作用。 模具温度：应控制在略高于EMC的Tg点（通常160°C–180°C），以保证良好的流动性并减少内应力。温度过高会导致固化过快和应力增大，温度过低则导致填充不良。模具各区域温度的均匀性也至关重要。 注塑压力与速度：需与EMC的凝胶化时间和流动性匹配。压力过低导致填充不实和粘结性差；压力过高则可能冲歪引线或产生溢料。注模速度须在凝胶化时间结束前完成充填。 合模压力：根据压痕和溢料情况调整，以确保封装完整性。 此外，还需加强对预成型料块的保管、模具的定期清洗和环境温湿度的控制。 3.2 材料体系的选择与匹配 材料是解决分层问题的根本。 降低湿气渗透：应选用高纯度（低Na⁺、Cl⁻离子含量）、环氧树脂与无机填料结合力强的EMC，以阻隔湿气本体渗透。同时，完善芯片表面钝化层质量。 减小热失配应力：尽可能选择低CTE的EMC以匹配芯片和框架，但需平衡其与导热性能的矛盾（低CTE往往伴随低导热率）。这需要通过优化EMC配方中填料的类型和比例来实现。 提高界面粘结性：要求EMC与框架金属具有良好的固有粘接性。 3.3 引线框架氧化层的控制与管理 引线框架铜材在多个加热工序（芯片粘贴烘烤、键合预热、塑封预热）中极易氧化，形成氧化膜（Cu₂O、CuO）。传统观点认为氧化膜会削弱粘结强度，但近年研究表明，一层薄而致密的纳米级氧化亚铜（Cu₂O）层反而能增强与EMC的结合力；而过厚或主要为氧化铜（CuO）的膜层则有害。 控制氧化：关键是在无法完全避免氧化的前提下，精确控制预热温度和时间，促进形成有益而非有害的氧化层。采用惰性气体（N₂）保护的关键工序是有效的预防措施。 影响机制：氧化膜改变了金属表面的化学和物理性质（如润湿性、表面能），从而直接影响其与聚合物的粘结强度。 3.4 后工序（去溢料）的影响与控制 去毛刺（去溢料）工序的药水可能对界面造成二次破坏。 药水温度：开发并使用低温药水，减少因热胀冷缩产生的应力。 药水成分：选用分子量大、渗透力弱的组分，避免药水渗入界面。 保护氧化层：避免药水溶解或破坏塑封前形成的、有益于粘结的纳米级Cu₂O层。 反应强度：控制药水对溢料的溶解和溶胀力度，不宜过于剧烈。 4. 结论 塑封器件的分层是一个涉及材料科学、工艺工程和界面物理化学的综合性技术难题。其防治并非依靠单一手段所能解决，必须采取系统性的综合策略： 1. 工艺优化：精确控制并优化塑封成型的温度、压力、速度等核心参数。 2. 材料创新：开发和应用低应力、低杂质、高粘结强度且与框架CTE匹配度更高的新型EMC材料。 3. 界面工程：深入研究并主动管理引线框架的表面状态（如氧化层），化不利为有利，将其作为增强界面粘结的一个可控变量。 4. 全过程控制：从芯片贴装、引线键合到塑封和后处理，全流程管控每一个可能引入缺陷或应力的环节。 通过上述多方面的协同改进，才能从根本上抑制分层的发生，显著提升塑封器件的可靠性，满足未来更高性能电子封装的需求。 |
